卧式水轮发电机安装工艺

卧式水轮发电机安装工艺_第1页
1/8
卧式水轮发电机安装工艺_第2页
2/8

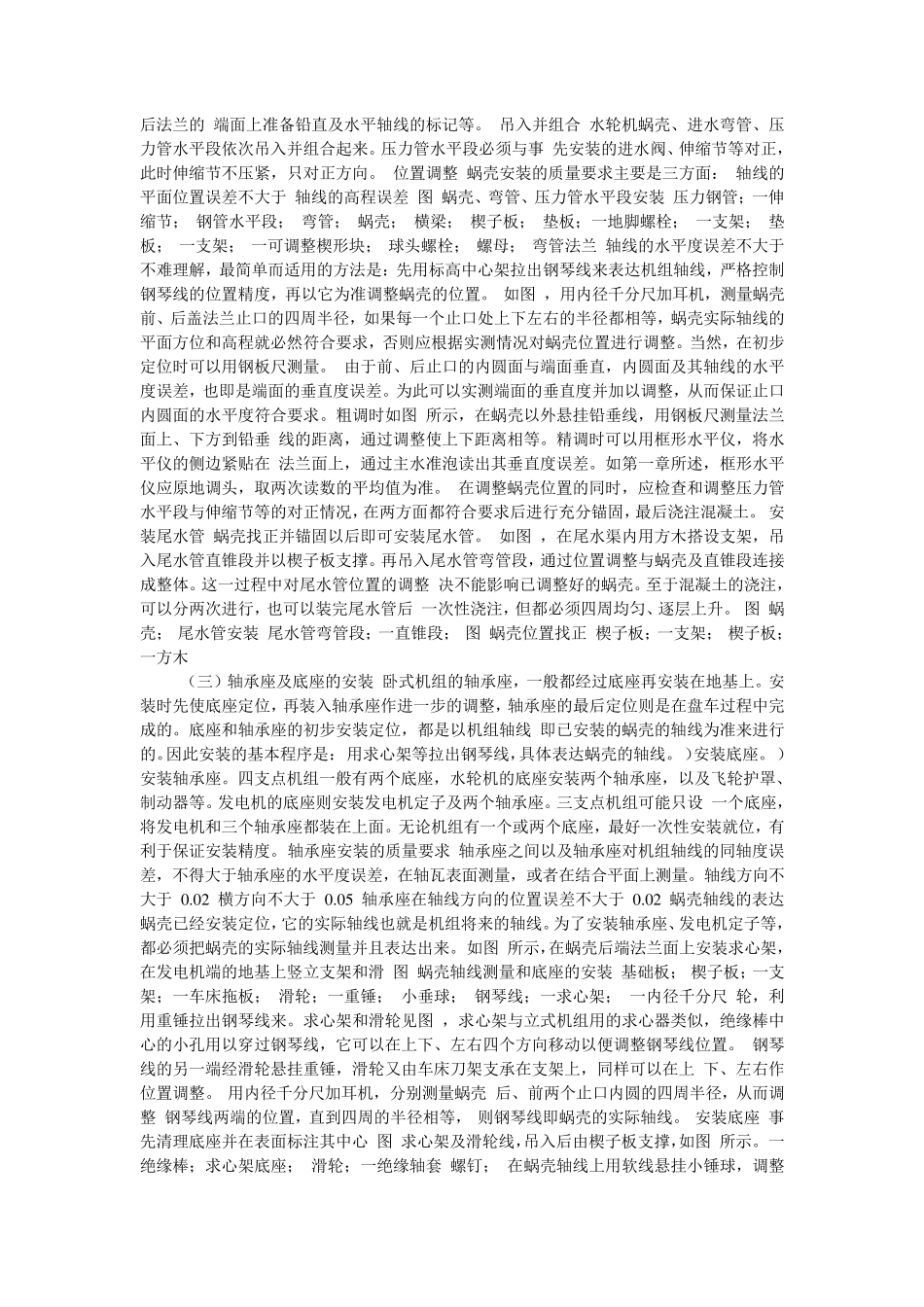

卧式水轮发电机安装工艺_第3页
3/8
卧式水轮发电机安装工艺 第一章 混流式水轮发电机组的安装 第一节 概 述 -、概述 卧式水轮发电机组,轴线成一条水平线。通常水轮机装在轴线的一端(常称为后端), 而发电机则装在轴线的另一端(前端),两者主轴直接连成一体并共同旋转。与立式水轮发电机组相比,卧式机组一般结构上相对简单,尺寸较小但转速更高。从电站厂房的情况看, 卧式机组占地的面积较大,但只需要一层厂房,而且水下的结构简单,工程量较小。因此 对中小型电站而言,采用卧式机组往往更为经济,中等水头的混流式水轮机,中高水头的水斗式水轮机就经常设计成卧式布置。 (一)卧式水轮发电机组的结构分类 卧式水轮发电机组由于尺寸小、转速高,其转动部分的转动惯量往往不够大,为此常在主轴上加装一个相当大的飞轮。另外,主轴是水平方向安装的,总得有两个或更多的轴承座来支撑主轴,而且其中的径向轴承(导轴承)总是分成上下两半的筒式轴承。如果是反击型水轮机,某个轴承座中还必须设有推力轴承来承受轴向水推力。但是,飞轮的位置,轴承座的个数和布置都可以 有不同的情况,这 就构成了 卧式水轮发电机组在结构上的不同类型。最 基 本 的分类如图 所 示 ,按 轴承座的个数不同分为: 四 支点 机组、三 支点 机组和两支点 机组。 四 支点 机组 图 )所 示 的机组,水轮机和发电机各 有两个轴承座支撑,飞轮设在水轮机主轴的中段 ,装在径向推力轴承与第一个径向轴承之 间 。就整 个机组而言,转动部分由四 个径向轴承支撑,因而称为四 支点 机组。 四 支点 机组,水轮机主轴与发电机主轴 图 卧式水轮发电机组的结构类型 轴由法 兰 或者联 轴节连成一体。如果不连轴,则水轮机、发电机都可以 单独 安装定 位。 )四 支点 机组;)三 支点 机组;)两支点 机组 一径向推力轴承; 径向轴承 三 支点 机组 将 飞轮设在水轮机和发电机之 间 ,两根主轴利 用飞轮连接成整 体,则机组的转动部分只需要三 个轴承座就能 支撑,这 就形 成了 三 支点 机组,正 如图 所 示 。 不难 看出 ,三 支点 机组中发电机可以 单独 安装定 位,但水轮机主轴是不能 独 立定 位的。 两支点 机组 如果把 发电机主轴延 长 ,将 水轮机转轮就安装在轴的端部,整 个机组就只有一根 主轴, 也 就只需要两个轴承座支撑,这 就形 成了 两支点 机组,如图 ()所 示 。 就结构的...
