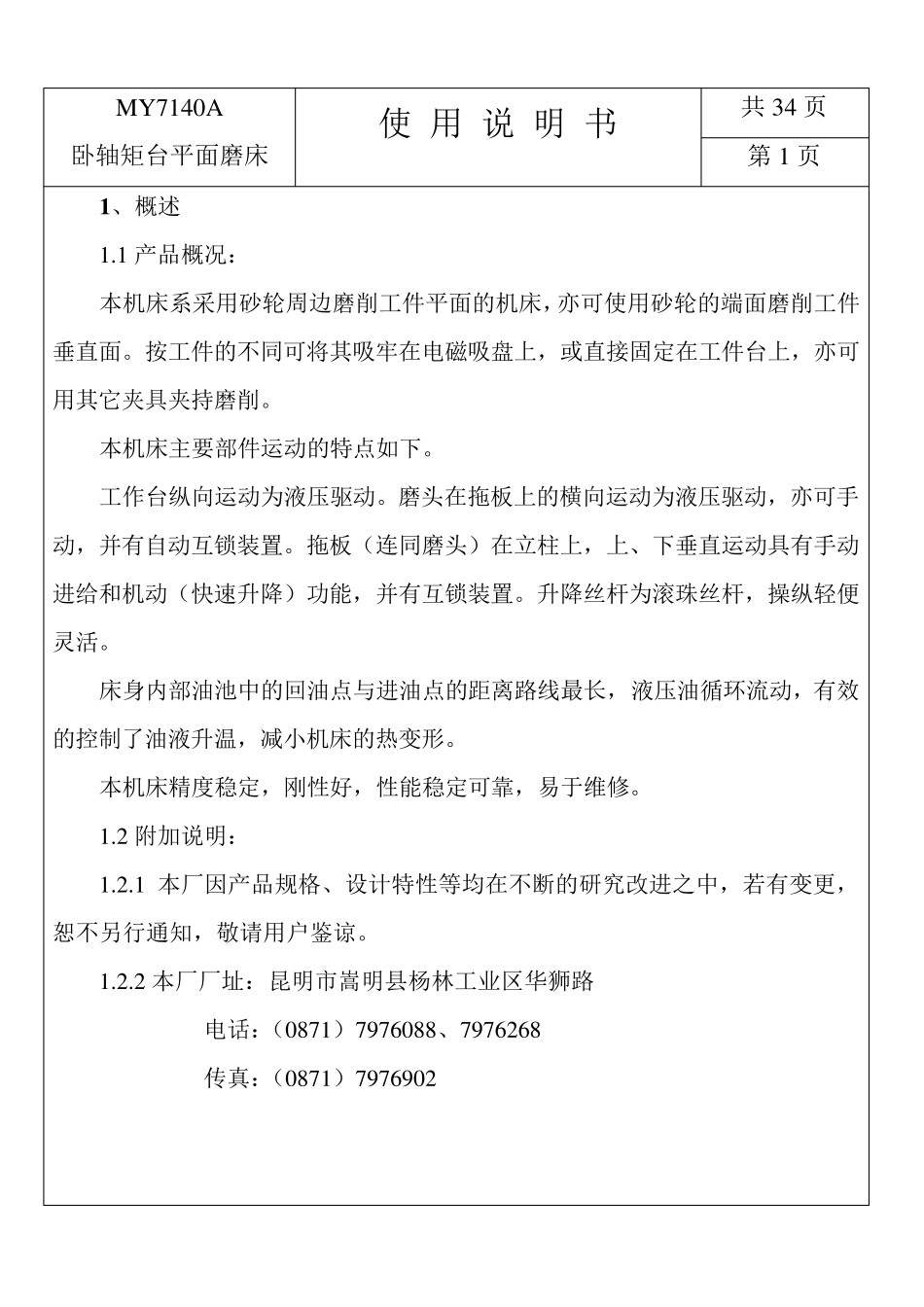

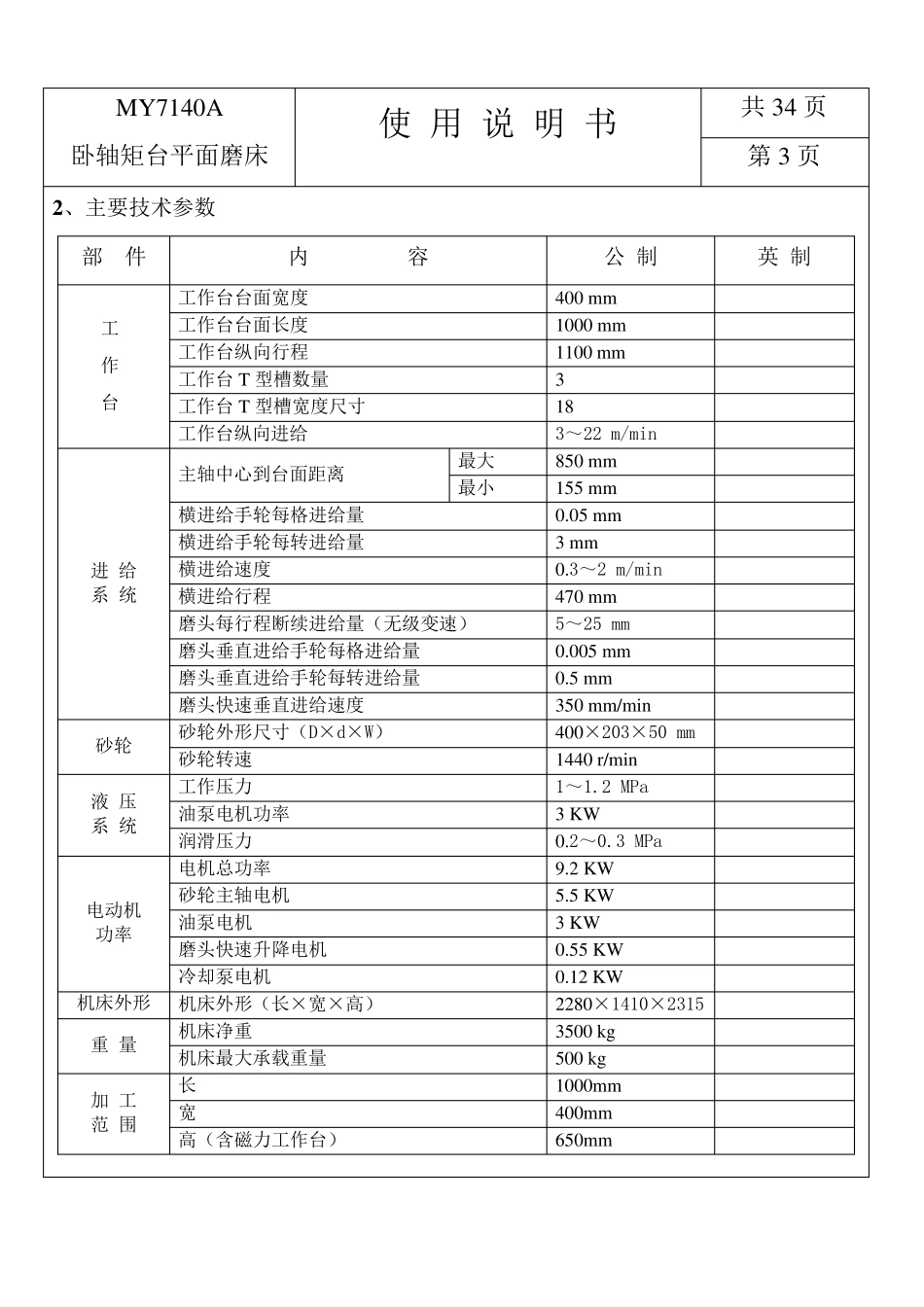

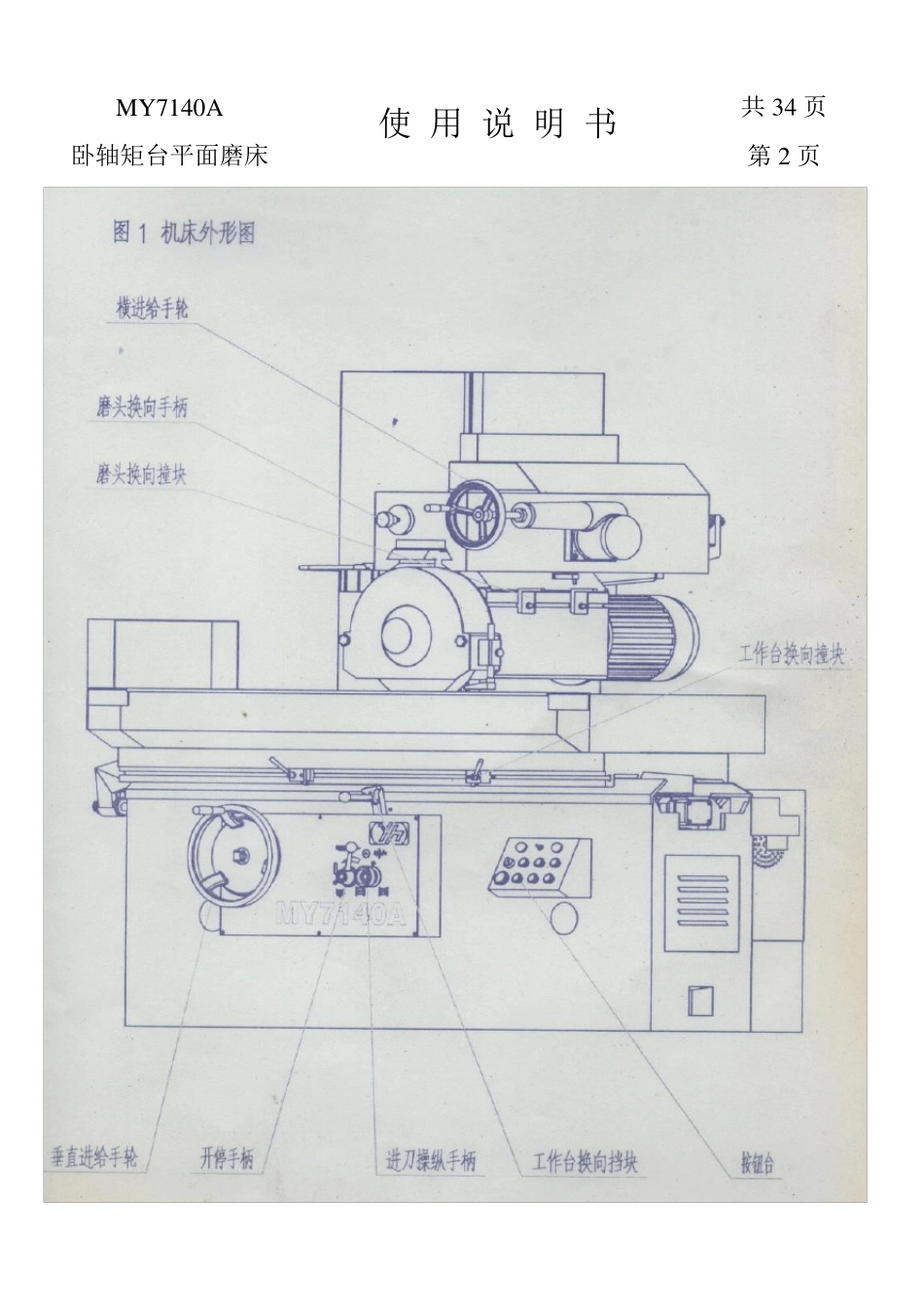

MY7140A 卧轴矩台平面磨床 使 用 说 明 书 共34 页 第1 页 1 、概述 1.1 产品概况： 本机床系采用砂轮周边磨削工件平面的机床，亦可使用砂轮的端面磨削工件垂直面。按工件的不同可将其吸牢在电磁吸盘上，或直接固定在工件台上，亦可用其它夹具夹持磨削。 本机床主要部件运动的特点如下。 工作台纵向运动为液压驱动。磨头在拖板上的横向运动为液压驱动，亦可手动，并有自动互锁装置。拖板（连同磨头）在立柱上，上、下垂直运动具有手动进给和机动（快速升降）功能，并有互锁装置。升降丝杆为滚珠丝杆，操纵轻便灵活。 床身内部油池中的回油点与进油点的距离路线最长，液压油循环流动，有效的控制了油液升温，减小机床的热变形。 本机床精度稳定，刚性好，性能稳定可靠，易于维修。 1.2 附加说明： 1.2.1 本厂因产品规格、设计特性等均在不断的研究改进之中，若有变更，恕不另行通知，敬请用户鉴谅。 1.2.2 本厂厂址：昆明市嵩明县杨林工业区华狮路 电话：（0871）7976088、7976268 传真：（0871）7976902 MY7140A 卧轴矩台平面磨床 使 用 说 明 书 共 34 页 第 2 页 MY7140A 卧轴矩台平面磨床 使 用 说 明 书 共34 页 第3 页 2 、主要技术参数 部 件 内 容 公 制 英 制 工 作 台 工作台台面宽度 400 mm 工作台台面长度 1000 mm 工作台纵向行程 1100 mm 工作台T 型槽数量 3 工作台T 型槽宽度尺寸 18 工作台纵向进给 3～22 m/min 进 给 系 统 主轴中心到台面距离 最大 850 mm 最小 155 mm 横进给手轮每格进给量 0.05 mm 横进给手轮每转进给量 3 mm 横进给速度 0.3～2 m/min 横进给行程 470 mm 磨头每行程断续进给量（无级变速） 5～25 mm 磨头垂直进给手轮每格进给量 0.005 mm 磨头垂直进给手轮每转进给量 0.5 mm 磨头快速垂直进给速度 350 mm/min 砂轮 砂轮外形尺寸（D×d×W） 400×203×50 mm 砂轮转速 1440 r/min 液 压 系 统 工作压力 1～1.2 MPa 油泵电机功率 3 KW 润滑压力 0.2～0.3 MPa 电动机 功率 电机总功率 9.2 KW 砂轮主轴电机 5.5 KW 油泵电机 3 KW 磨头快速升降电机 0.55 KW 冷却泵电机 0.12 KW 机床外形 机床外形（长×宽×高） 2280×1410×2315 重 量 机床净重 3500 kg 机床最大承载重量 500 kg 加 工 范 围 长 1000mm 宽 400mm 高（含磁力工作...
