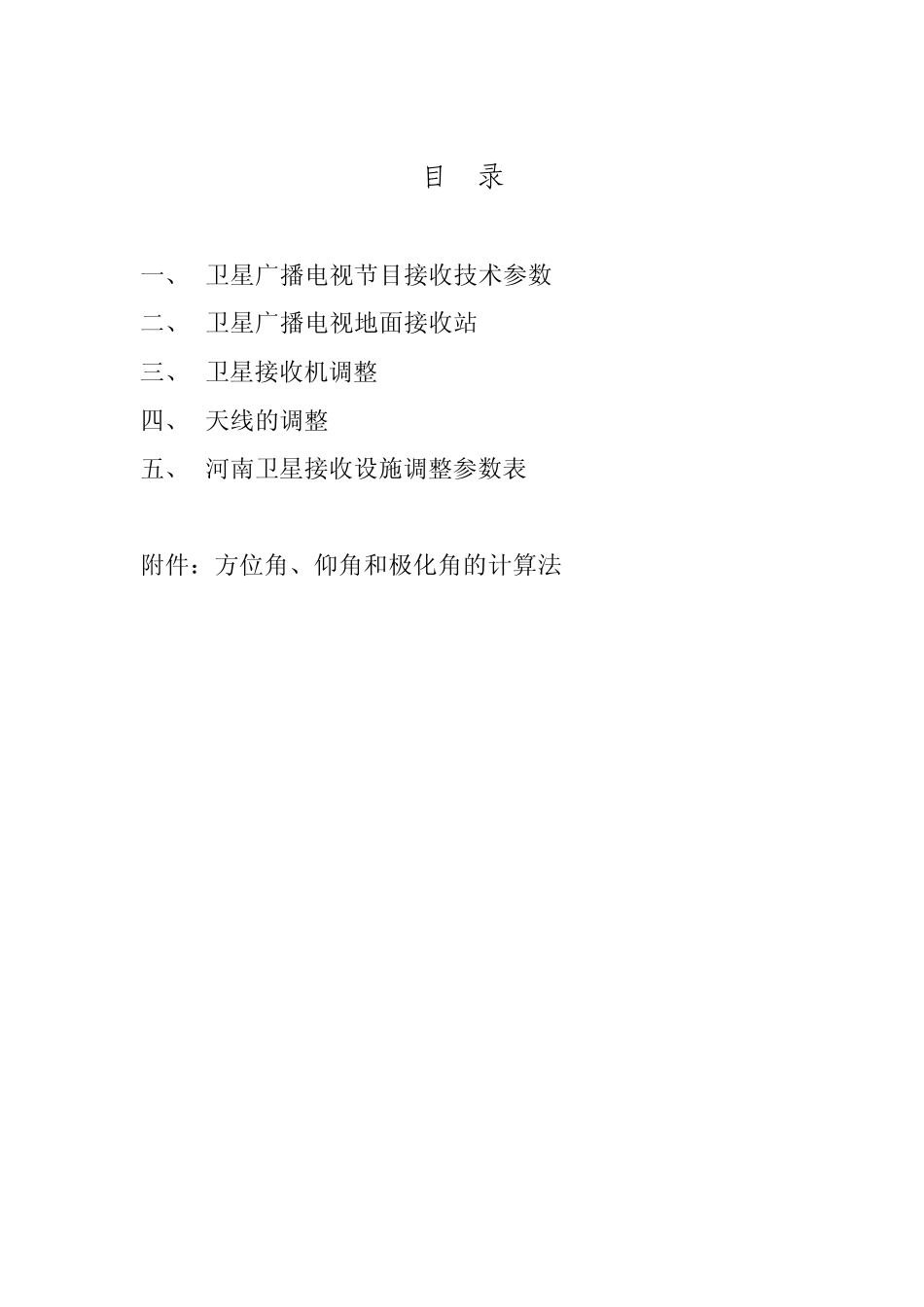

卫星广播电视转星调整 用户接收设备操作手册 （河 南 分 册） 国家广播电影电视总局 2007 年 7 月 目 录 一、 卫星广播电视节目接收技术参数 二、 卫星广播电视地面接收站 三、 卫星接收机调整 四、 天线的调整 五、 河南卫星接收设施调整参数表 附件：方位角、仰角和极化角的计算法 - 3 - 一、 卫星广播电视地面接收站 卫星广播电视地面接收站主要由室外接收设备（卫星接收天线、高频头）和室内接收设备（卫星电视接收机）等部分组成。 （一）卫星广播电视接收站 天线接收来自卫星的下行信号，经高频头得到中频信号，送入卫星接收机，经过图像和声音处理输出图像和声音信号，然后直接送给电视机，即可重现图像和声音。 根据用途不同，卫星地面接收站可分为三种类型：个体站、集体站和转播站。这三种类型接收站的卫星电视信号的接收部分都是相同的，不同的仅在于集体站和转播站需要对接收信号进行再调制处理和传输。图3-1所示的系统中，其输出端直接与用户电视机连接，就构成个体接收站。 室外设备室内设备图像信 号声 音 信 号数 据 图 3-1 卫星广播电视个体接收站设备组成图 图 3-2 为集体接收站的系统框图，室外设备输出经 - 4 - 过功率分配后，可以为多个室内设备提供卫星中频信号，各室内设备可以分别进行收看。 室外设备功率分配器室内设备图像信 号声 音 信 号数 据室内设备图像信 号声 音 信 号数 据图 3-2 卫星广播电视集体接收站设备组成图 图3-3 为有线电视前端卫星节目地面接收系统框图，它的前面接收部分与个体站完全相同，不同之处在于其输出的图像和伴音信号不是直接送给电视机，而是再调制到有线电视频道上，并通过有线网络传送给用户。 室外设备功率分配器接 收 机接 收 机调 制 器调 制 器多路混合器功率放大器至 有 线 电 视 用 户分配系 统 图 3-3 有线电视前端卫星节目地面接收系统框图 图 3-4 为卫星地面转播站系统框图。经过卫星接收设备解调后的图像与伴音信号被重新调制到地面电视频道上，并通过功率放大器放大后，从天线上再发射出去，这样用户的电视机能直接从空中接收到卫星转发的电视节目。 - 5 - 室外设备功率分配器接 收 机接 收 机调 制 器调 制 器功率放 大 器功率放 大 器 图 3-4 卫星地面转播站系统框图 （二）卫星数据广播接收卡/机 用于接收远程教育等数据广播的卫星数据广播接收系统由室外设备...
