卫星接收机高频头知识

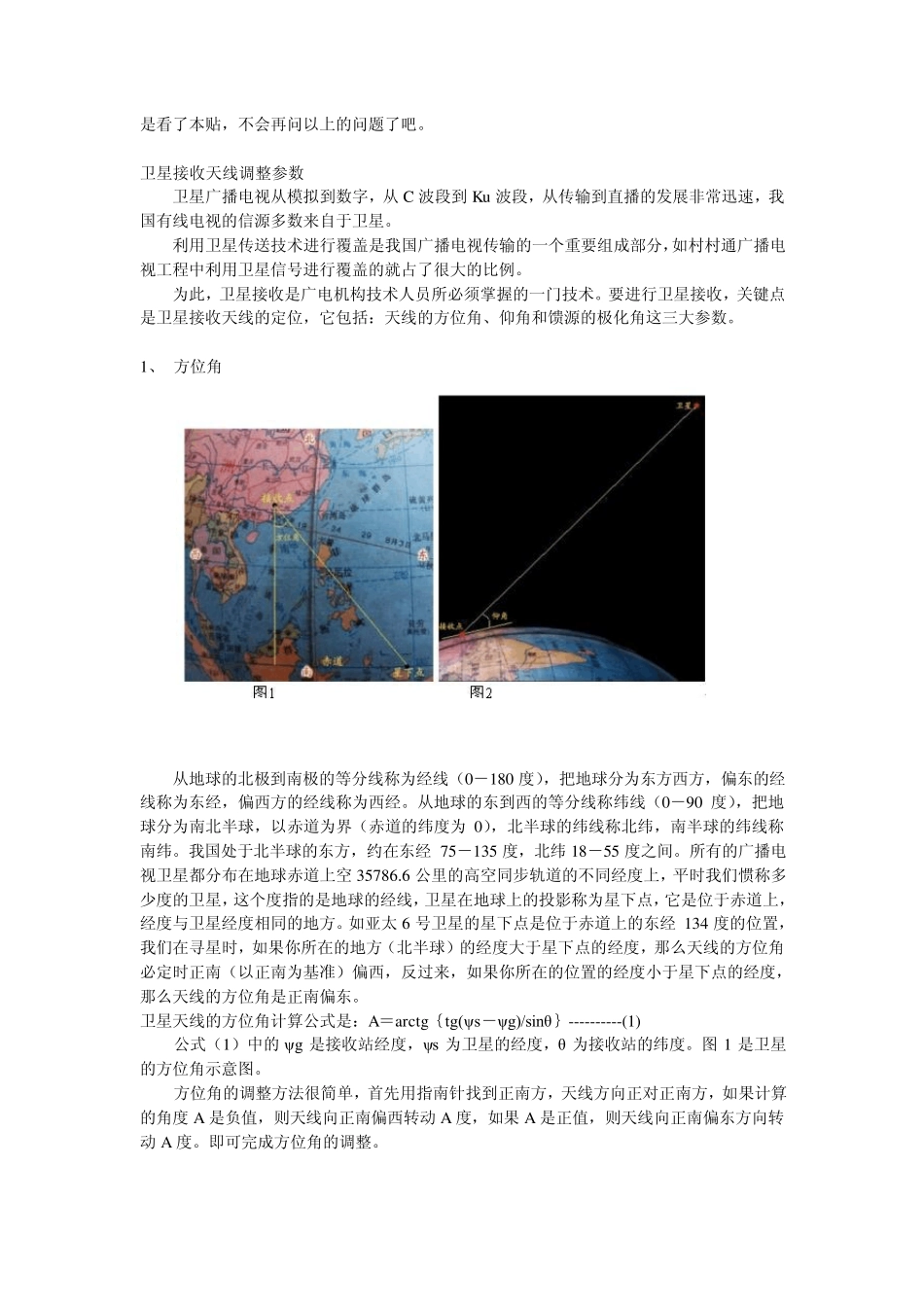

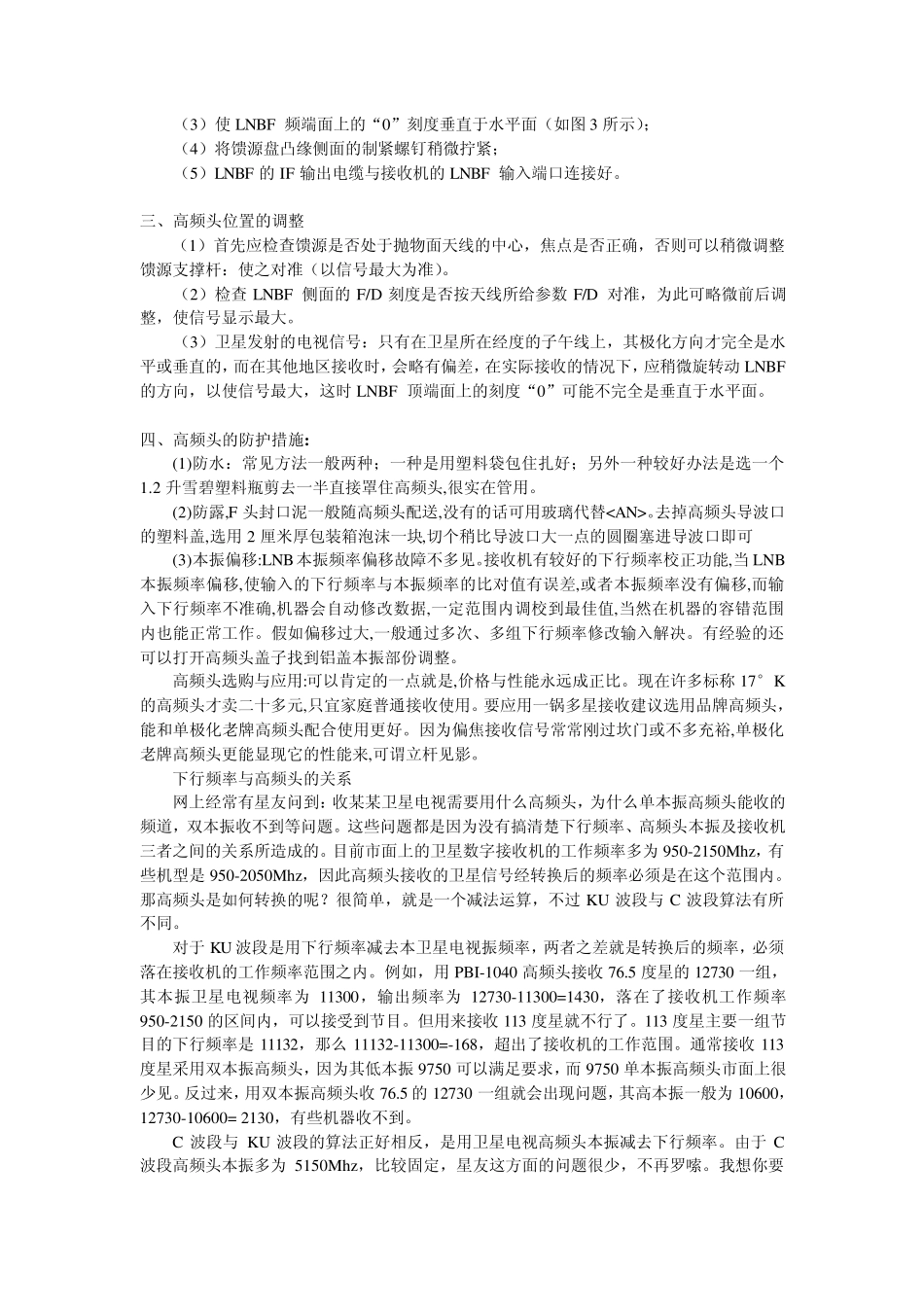

一、卫星接收机高频头知识 (1)LNB：Low Noise Block Kownconverter 简称 LNB,低杂讯降频器的意思。,俗称高频头。作用是把 C 波段频率范围 3.4GHz——4.2GHz； Ku 波段 10.75GHz——12.75GHz 卫星传送下 来的 微弱信 号放大 后再与 其中 的本振 作用后 输出卫 星接 收机所 需要的950MHz---2150MHz 中频信号,说白了就是信号的一个中转站。 (2)高频头内部结构：由 4 个单元组成, 低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为 78xx 系列三端稳压。 (3)本振频率:C 段高频头本振频率一般为 5150MHz, 本振 5150MHz 和 5750MHz 两种；Ku 段本振较多,有 9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz 等。了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率 950MHz----2150GHz 之内。否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头。 C 段输出中频=本振频率－下行频率；Ku 段输出中频=下行频率－本振频率 (4)噪声系数:C 波段高频头的质量标准是噪声系数,用 N lang=EN-US >( K )表示如25°K 、 17°K 等。都说数字越小越好；而 Ku 波段则用 dB (分贝)表示如0.8dB、0.6dB 等市面上已出现 13°>k 高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿 28°k 高频头后会有意外惊喜?难道是各厂标称不一。 (5)增益(GAIN):常见 LBN 增益为 60dB,数值偏高为好。但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰。一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益。 双极性 LNBF 每颗卫星上通常拥有 24 个电视频道，为充分利用这些频道，以及避免相邻频道的相互干扰，通常将频道顺序按单、双分开，分别以不同极化方式的电磁波发射,即水平与垂直,因为卫星的带宽为 27MHz,但频道间隔为 20MHz。说明有部分频率重合了。双极化高频头是一种不用伺服马达的与馈源一体化的。从 LNB 圆波导口看进去，您将看到两个互相垂直的探针，用来分别接收垂直极化和水平极化的信号。LNBF 波导采用最先进的设计，使两个探针间的水平/垂直信号隔离度超过 20dB 并获得超低系数噪声温度 利用来自接收机的13/18V 两种可切换的供电电压...
