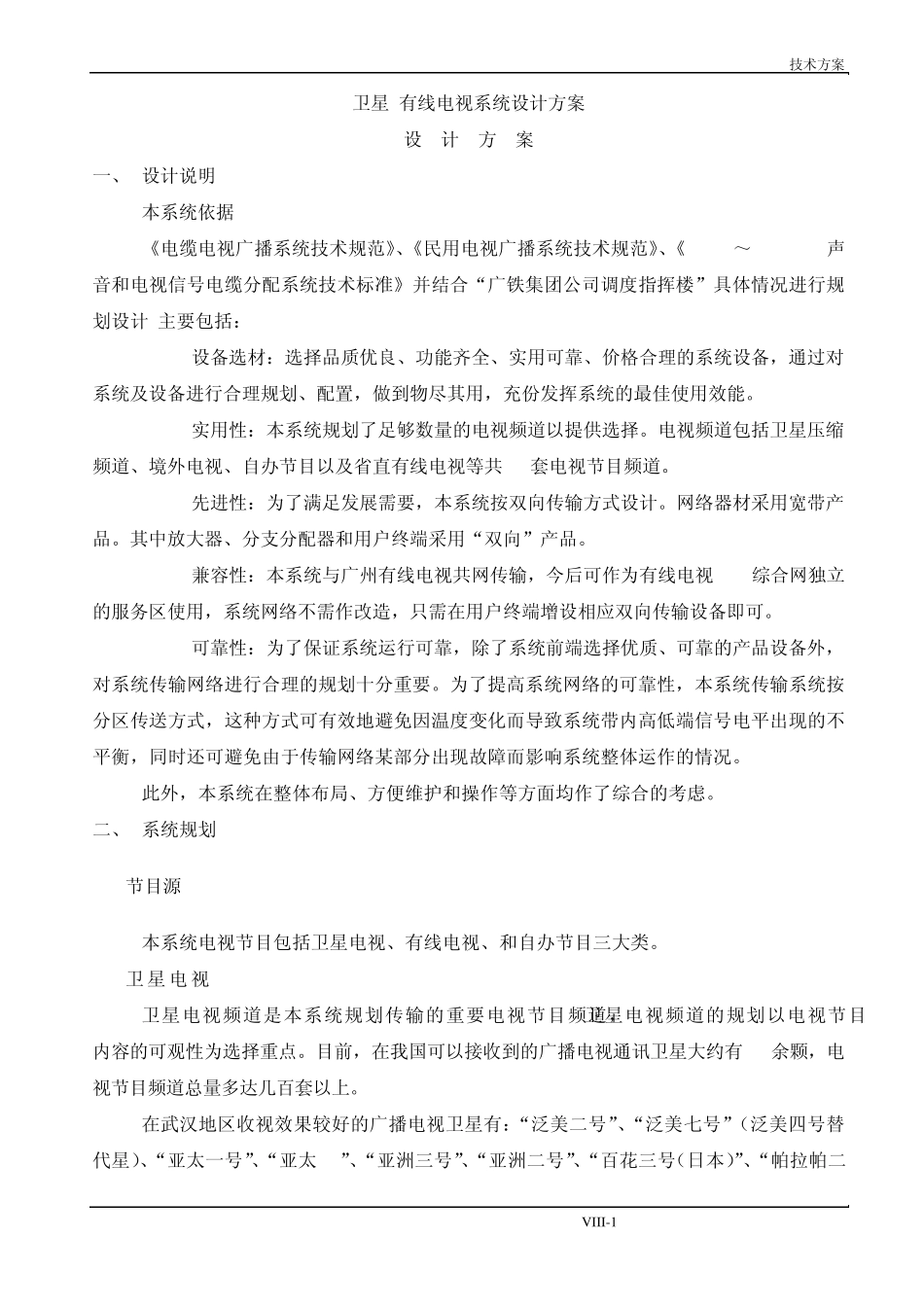

技术方案 V III-1 卫星/有线电视系统设计方案 设 计 方 案 一、 设计说明 本系统依据 《电缆电视广播系统技术规范》、《民用电视广播系统技术规范》、《30MHZ~1000MHZ声音和电视信号电缆分配系统技术标准》并结合“广铁集团公司调度指挥楼”具体情况进行规划设计,主要包括: 1. 设备选材:选择品质优良、功能齐全、实用可靠、价格合理的系统设备,通过对系统及设备进行合理规划、配置,做到物尽其用,充份发挥系统的最佳使用效能。 2. 实用性:本系统规划了足够数量的电视频道以提供选择。电视频道包括卫星压缩频道、境外电视、自办节目以及省直有线电视等共 30套电视节目频道。 3. 先进性:为了满足发展需要,本系统按双向传输方式设计。网络器材采用宽带产品。其中放大器、分支分配器和用户终端采用“双向”产品。 4. 兼容性:本系统与广州有线电视共网传输,今后可作为有线电视HFC综合网独立的服务区使用,系统网络不需作改造,只需在用户终端增设相应双向传输设备即可。 5. 可靠性:为了保证系统运行可靠,除了系统前端选择优质、可靠的产品设备外,对系统传输网络进行合理的规划十分重要。为了提高系统网络的可靠性,本系统传输系统按分区传送方式,这种方式可有效地避免因温度变化而导致系统带内高低端信号电平出现的不平衡,同时还可避免由于传输网络某部分出现故障而影响系统整体运作的情况。 此外,本系统在整体布局、方便维护和操作等方面均作了综合的考虑。 二、 系统规划 A. 节目源 本系统电视节目包括卫星电视、有线电视、和自办节目三大类。 1. 卫星电视 卫星电视频道是本系统规划传输的重要电视节目频道,卫星电视频道的规划以电视节目内容的可观性为选择重点。目前,在我国可以接收到的广播电视通讯卫星大约有50余颗,电视节目频道总量多达几百套以上。 在武汉地区收视效果较好的广播电视卫星有:“泛美二号”、“泛美七号”(泛美四号替代星)、“亚太一号”、“亚太 2R”、“亚洲三号”、“亚洲二号”、“百花三号(日本)”、“帕拉帕二技术方案 V III-2 号”、“韩国二号”、“泰国二号”、“日本通讯卫星三号”、“鑫诺一号”、“中卫一号”等等。 上述卫星播出的电视节目包括了世界各国和地区的国际卫星频道(除个别非洲国家外),境外卫星频道包括有香港、台湾等地的数十套卫星电视节目,国内卫星频道包括有中央电视1~8台、各省卫星电视频道等等。 根据上述卫星资料并结合“广铁集...
