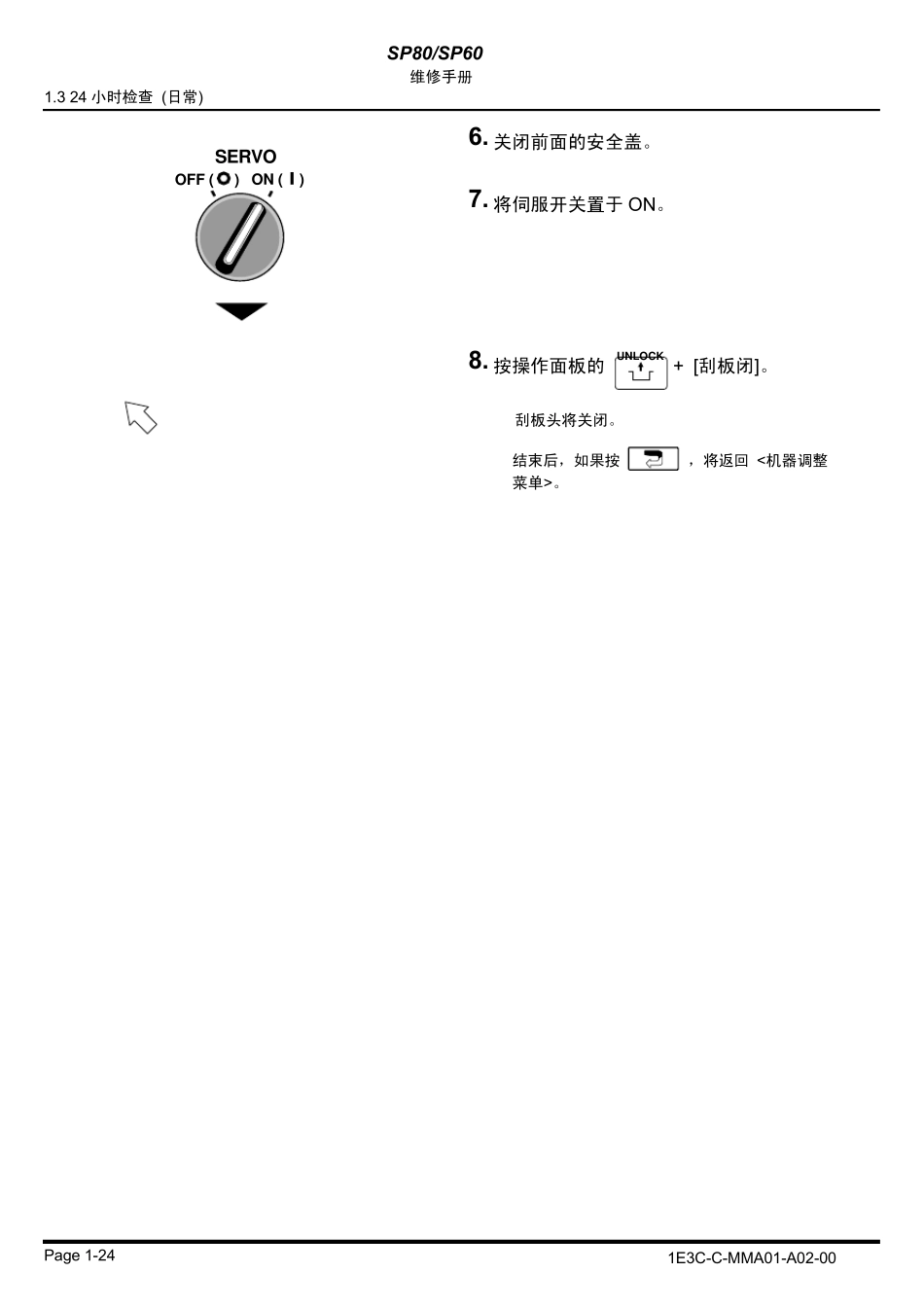

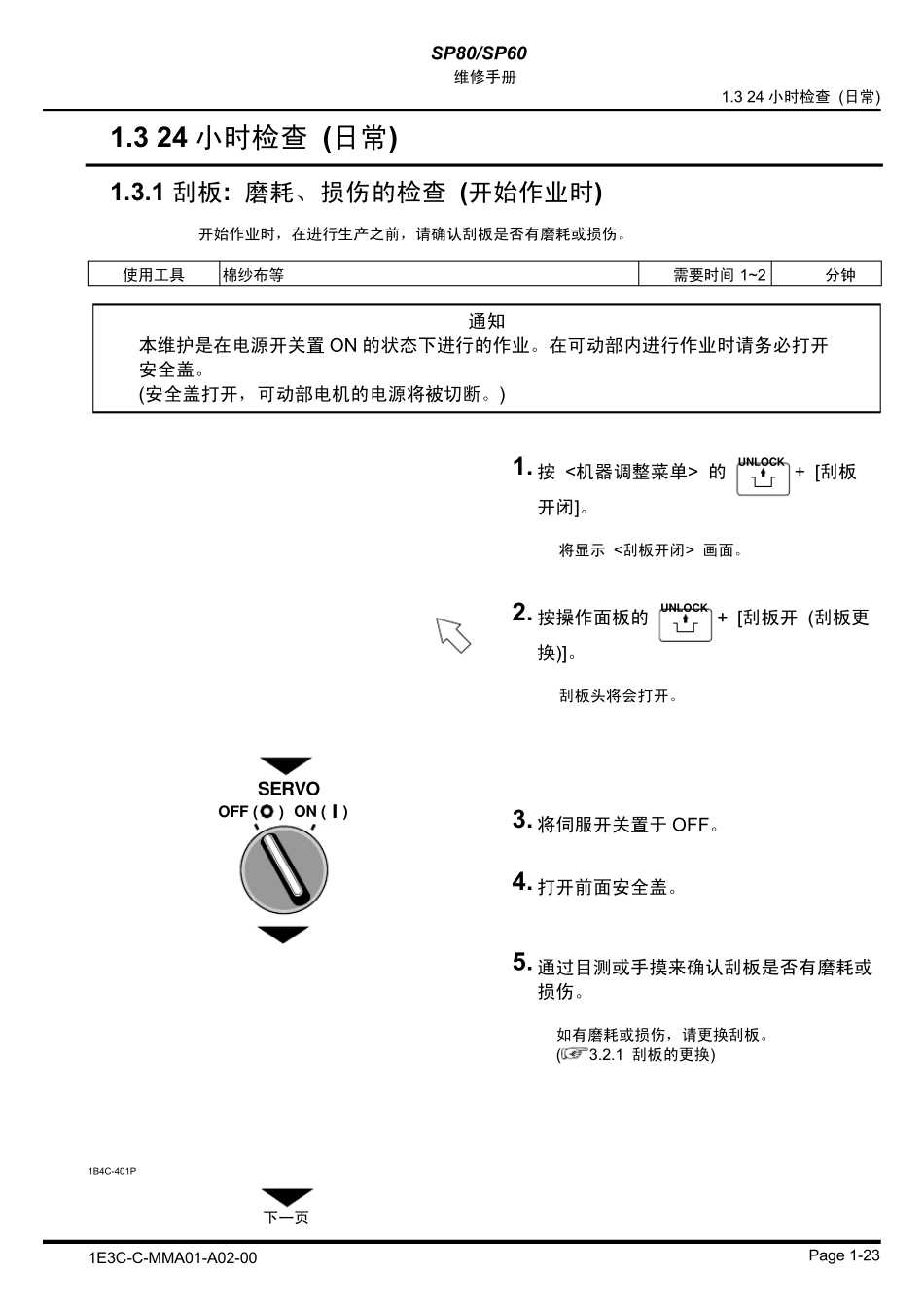

SP80/SP60 维修手册 1.3 24 小时检查 (日常) Page 1-23 1.3 24 小时检查 (日常) 1.3.1 刮板: 磨耗、损伤的检查 (开始作业时) 开始作业时，在进行生产之前，请确认刮板是否有磨耗或损伤。 使用工具 棉纱布等 需要时间 1~2分钟 通知 本维护是在电源开关置 ON 的状态下进行的作业。在可动部内进行作业时请务必打开安全盖。 (安全盖打开，可动部电机的电源将被切断。) 1. 按 <机器调整菜单> 的 UNLOCK + [刮板开闭]。 • 将显示 <刮板开闭> 画面。 2. 按操作面板的 UNLOCK + [刮板开 (刮板更换)]。 • 刮板头将会打开。 3. 将伺服开关置于 OFF。 4. 打开前面安全盖。 5. 通过目测或手摸来确认刮板是否有磨耗或损伤。 ∗ 如有磨耗或损伤，请更换刮板。 (3.2.1 刮板的更换) 下一页 OFF ( ) ON ( ) SERVO 1B4C-401P 1E3C-C-MMA01-A02-00 SP80/SP60 维修手册 1.3 24 小时检查 (日常) Page 1-24 6. 关闭前面的安全盖。 7. 将伺服开关置于 ON。 8. 按操作面板的 UNLOCK + [刮板闭]。 • 刮板头将关闭。 ∗ 结束后，如果按 ，将返回 <机器调整菜单>。 OFF ( ) ON ( ) SERVO 1E3C-C-MMA01-A02-00SP80/SP60 维修手册 1.3 24 小时检查 (日常) Page 1-25 1.3.2 异常声音的确认 (启动后、运转中) 请确认在开始作业时及运转中，是否从刮板驱动装置、识别装置、网板清扫装置、基板定位升降机、XY 工作台、搬送传送带 (两侧)、温度调节器装置 (选购件) 中发出异常音。 使用工具 需要时间 1 分钟  搬送传送带 (两侧)  基板定位升降机  网板清扫装置  刮板驱动装置  刮板头  XY 工作台  识别驱动装置  温度调节器装置 1E3C-AB 1D3C-070QC0 1D3C-X039HA 1D3C-X039C 1D3C-X039E 1D3C-045E 1D3C-X039KA 1D3C-181CC0 1D3C-AL 1E3C-C-MMA01-A02-00 SP80/SP60 维修手册 1.3 24 小时检查 (日常) Page 1-26 1.3.3 刮板支架的清扫 (结束作业时) 结束作业时，请进行刮板支架的清扫。如果该部分积存污垢，将会导致刮板橡胶的变形、劣化，有时将不能进行正常的涂敷动作。 使用工具 刮板清扫治具 需要时间 5 分钟 通知 本维护是在电源开关置 ON 的状态下进行的作业。在可动部内进行作业时请务必打开安全盖。 (安全盖打开，可动部电机的电源将被切断。) 1. 按主菜单的 。 • 将显示 <...
