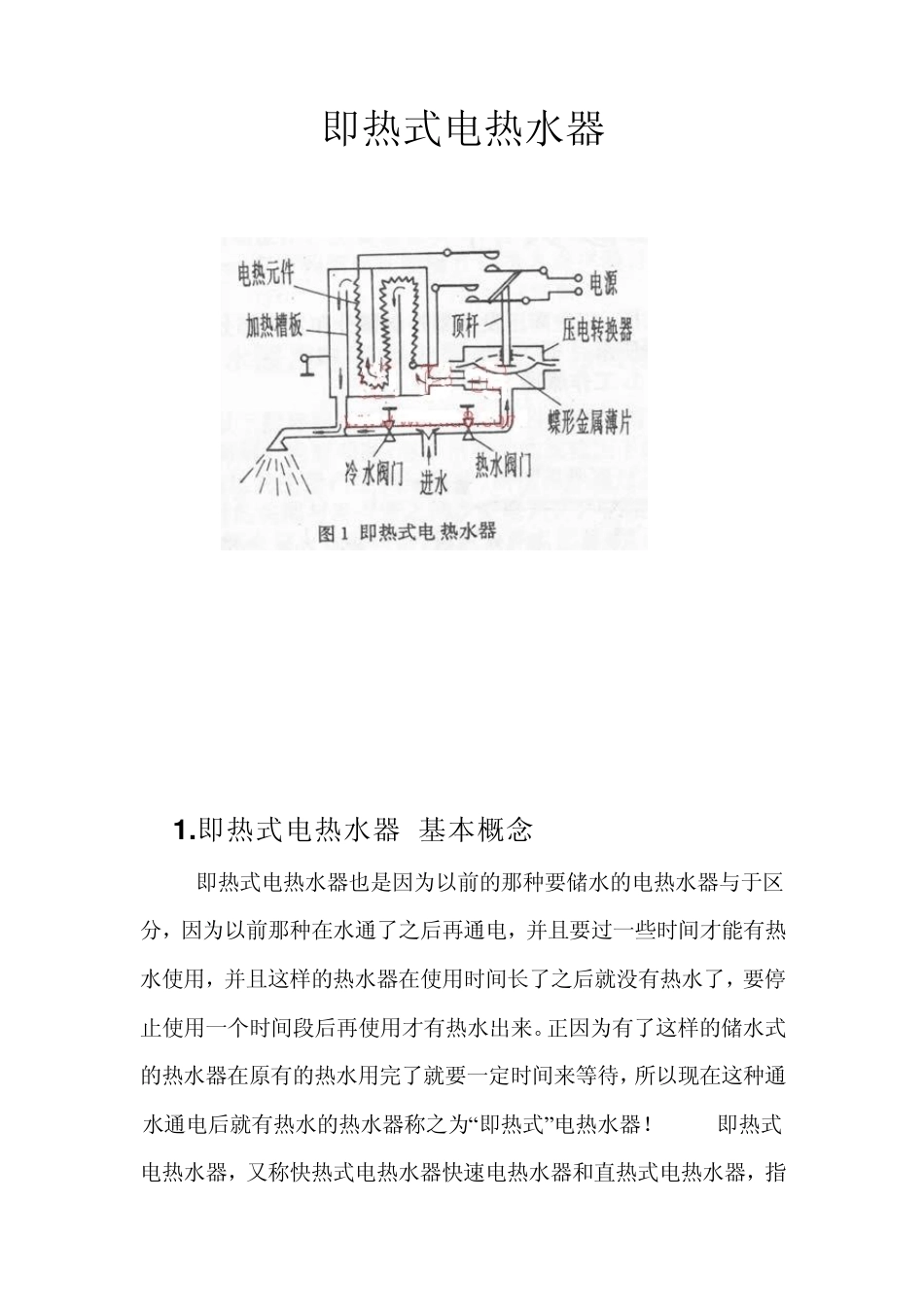

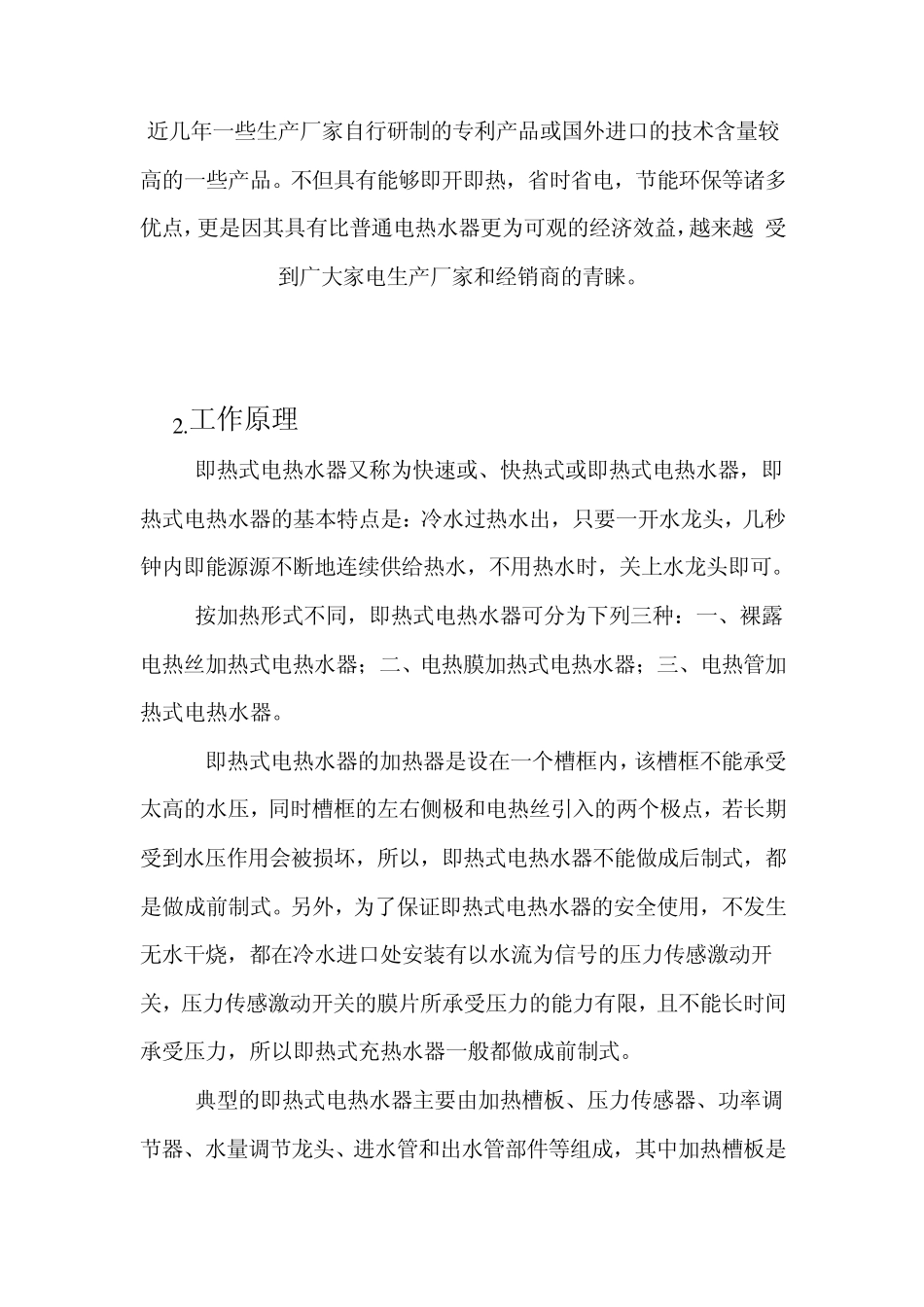

家用电器技术解剖研究报告 技术研究人 武 凯 陈 浩 专业 应电1 0 2 1 年级 1 0 级 指导教师 二0 一一年五月 即热式电热水器 1 .即热式电热水器 基本概念 即热式电热水器也是因为以前的那种要储水的电热水器与于区分，因为以前那种在水通了之后再通电，并且要过一些时间才能有热水使用，并且这样的热水器在使用时间长了之后就没有热水了，要停止使用一个时间段后再使用才有热水出来。正因为有了这样的储水式的热水器在原有的热水用完了就要一定时间来等待，所以现在这种通水通电后就有热水的热水器称之为“即热式”电热水器！ 即热式电热水器，又称快热式电热水器快速电热水器和直热式电热水器，指近几年一些生产厂家自行研制的专利产品或国外进口的技术含量较高的一些产品。不但具有能够即开即热，省时省电，节能环保等诸多优点，更是因其具有比普通电热水器更为可观的经济效益，越来越 受到广大家电生产厂家和经销商的青睐。 2 .工作原理 即热式电热水器又称为快速或、快热式或即热式电热水器，即热式电热水器的基本特点是：冷水过热水出，只要一开水龙头，几秒钟内即能源源不断地连续供给热水，不用热水时，关上水龙头即可。 按加热形式不同，即热式电热水器可分为下列三种：一、裸露电热丝加热式电热水器；二、电热膜加热式电热水器；三、电热管加热式电热水器。 即热式电热水器的加热器是设在一个槽框内，该槽框不能承受太高的水压，同时槽框的左右侧极和电热丝引入的两个极点，若长期受到水压作用会被损坏，所以，即热式电热水器不能做成后制式，都是做成前制式。另外，为了保证即热式电热水器的安全使用，不发生无水干烧，都在冷水进口处安装有以水流为信号的压力传感激动开关，压力传感激动开关的膜片所承受压力的能力有限，且不能长时间承受压力，所以即热式充热水器一般都做成前制式。 典型的即热式电热水器主要由加热槽板、压力传感器、功率调节器、水量调节龙头、进水管和出水管部件等组成，其中加热槽板是即热式电热水器的关键部件，电热元件位于槽板的槽中。 即热式电热水器是采用直接传导的加热方式进行工作的，由于电热元件置于槽板的槽中，所以当冷水流经槽中时便能直接流经电热元件表面而被加热。又因水槽似蛇形，所以进水口流入的冷水是逐步被加热的，在出水口处便可得到温度较高的热水。 加热槽板 变频电压转换器 先将频率可变的信号送到一个线性高通滤波器，然后对滤波器的输出进行整流，再...
