卷尺技术规范

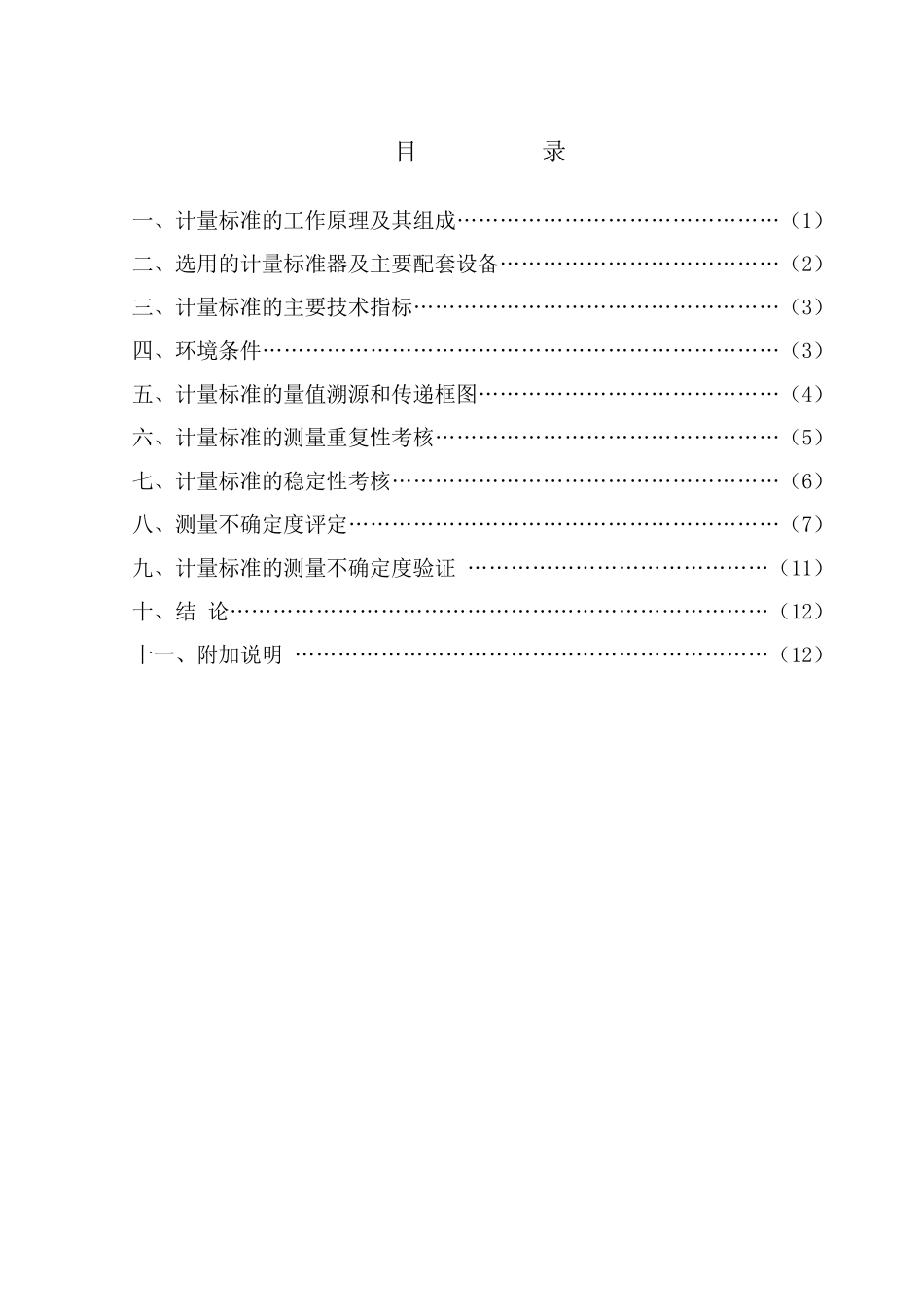

卷尺技术规范 目 录 一、计量标准的工作原理及其组成………………………………………（1） 二、选用的计量标准器及主要配套设备…………………………………（2） 三、计量标准的主要技术指标……………………………………………（3） 四、环境条件………………………………………………………………（3） 五、计量标准的量值溯源和传递框图……………………………………（4） 六、计量标准的测量重复性考核…………………………………………（5） 七、计量标准的稳定性考核………………………………………………（6） 八、测量不确定度评定……………………………………………………（7） 九、计量标准的测量不确定度验证 ……………………………………（11） 十、结 论…………………………………………………………………（12） 十一、附加说明 …………………………………………………………（12） 一、计量标准的工作原理及其组成 按JJG4-1999《钢卷尺检定规程》和JJG-2001《布卷尺检定规程》，本套计量标准主要用于新制造、使用中的普通钢卷尺、测深钢卷尺、钢围尺及布卷尺、测绳的检定。 以钢卷尺示值误差为例，计量标准的工作原理叙述如下： 1. 零值误差的方法 将尺端装有尺钩或拉环的普通钢卷尺平铺在钢卷尺台上，加上规定的拉力后，与经合格的Ⅰ级标准钢卷尺进行比较.将表示零位位置的尺钩(或拉环)与标准钢卷尺的零值线纹对准 ，在100mm 处读出误差值。 2. 任意段钢卷尺示值误差的方法 在钢卷尺台上用经合格的Ⅰ级标准钢卷尺与被检尺进行比较测量（钢卷尺台面与 被检尺的摩擦力应≤4N）。 首先用压紧装置将标准钢卷尺和被检钢卷尺紧固在台上，分别在标准尺及被检尺的另一端按规定加上拉力。调整台上的调零机构。使被检尺的零值线纹与标准尺的零值线纹对齐（测深钢卷尺是用500mm 处线纹与标准钢卷尺零值线纹对齐），按每米逐段连续读取各段和全长误差。全长不足 3m 的钢卷尺，受检段应不小于3 段。 任意两线纹见的示值误差是在逐米进行的同时在全长范围内任选 2~3 段进行评定，其示值误差不得超过相应段允许误差的要求。当被检尺全长大于台面长度时，可用分段法进行，其全长误差为各段误差的代数和。 测深钢卷尺和钢围尺的工作原理同普通钢卷尺 1 二、选用的计量标准器及主要配套设备 计 量 标 准 器 名 称 型 号 测量范围 不确定度或 准确度等级或 最大允许误差 制造厂及 出厂编号...
