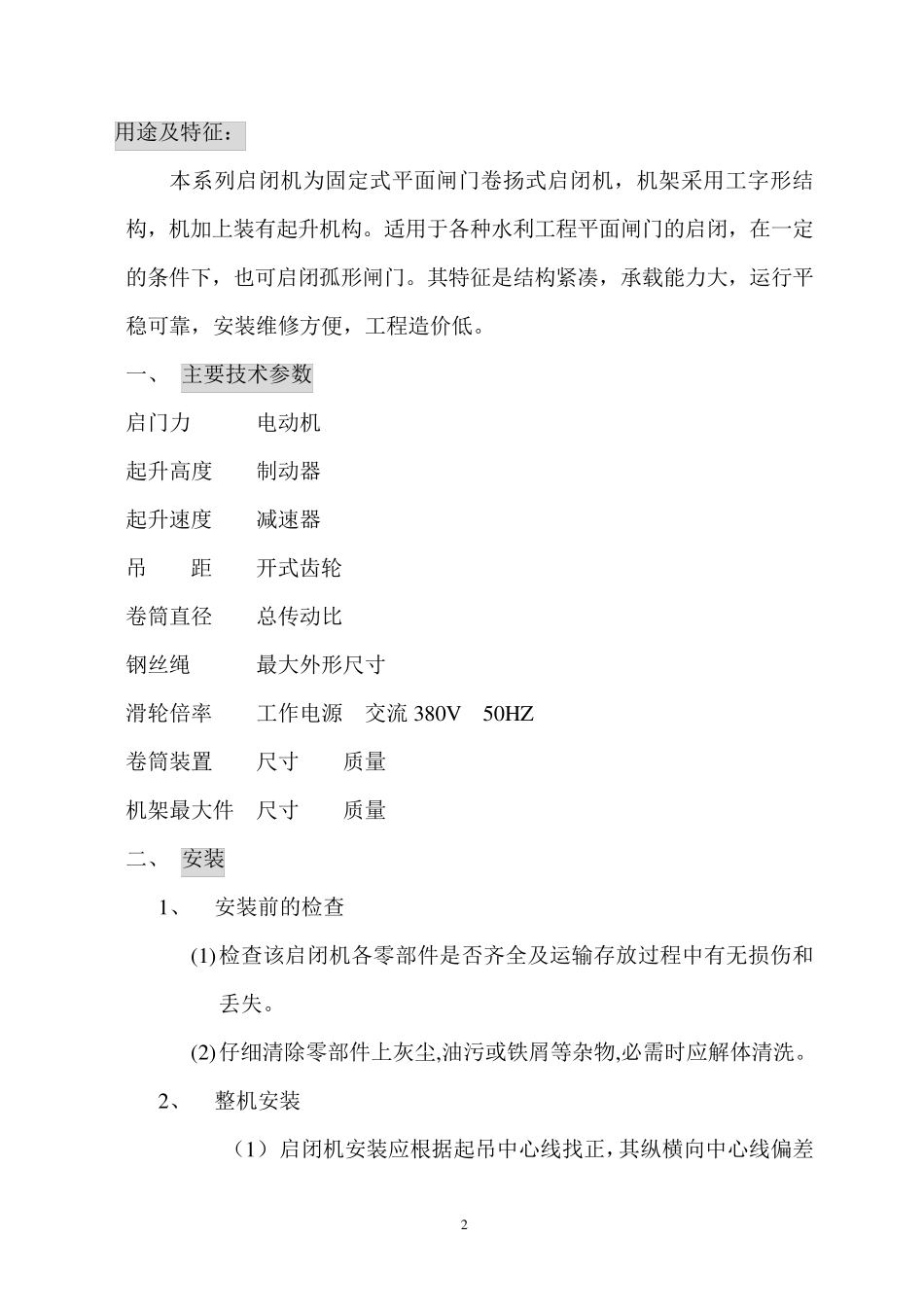

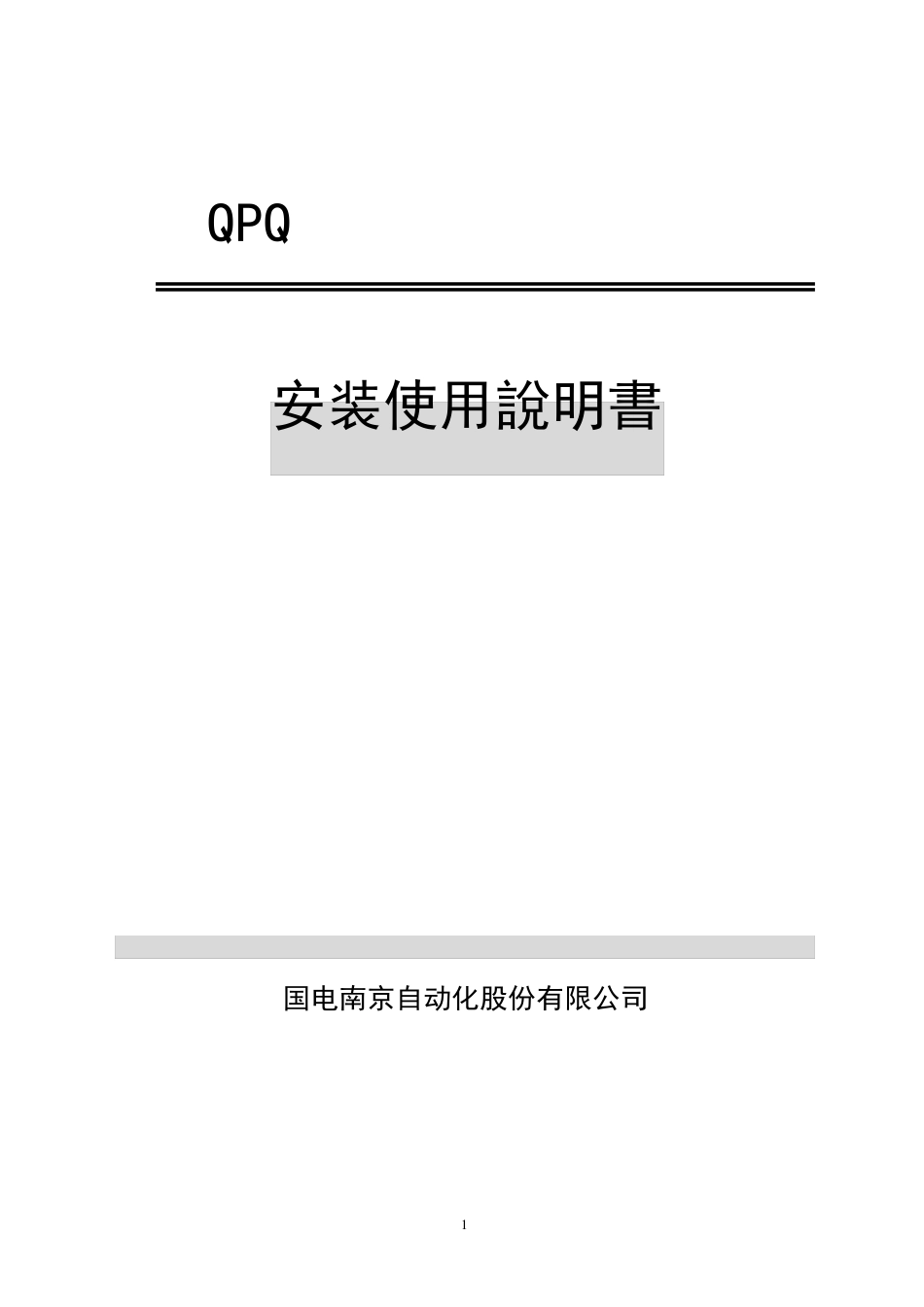

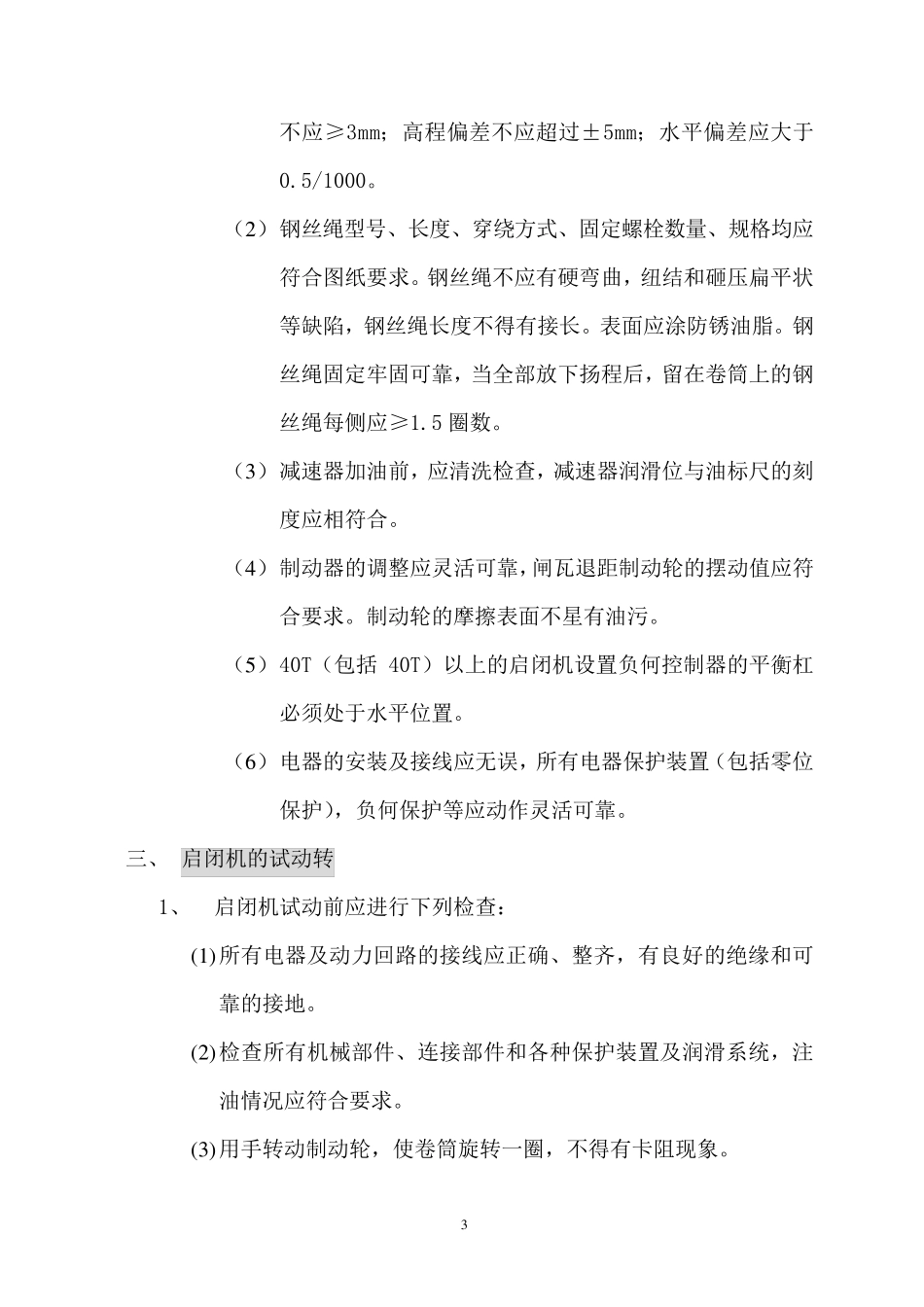

1 QPQ 型卷揚式啓閉機 安装使用說明書 国电南京自动化股份有限公司 2 用途及特征： 本系列启闭机为固定式平面闸门卷扬式启闭机，机架采用工字形结构，机加上装有起升机构。适用于各种水利工程平面闸门的启闭，在一定的条件下，也可启闭孤形闸门。其特征是结构紧凑，承载能力大，运行平稳可靠，安装维修方便，工程造价低。 一、 主要技术参数 启门力 电动机 起升高度 制动器 起升速度 减速器 吊 距 开式齿轮 卷筒直径 总传动比 钢丝绳 最大外形尺寸 滑轮倍率 工作电源 交流 380V 50HZ 卷筒装置 尺寸 质量 机架最大件 尺寸 质量 二、 安装 1、 安装前的检查 (1) 检查该启闭机各零部件是否齐全及运输存放过程中有无损伤和丢失。 (2) 仔细清除零部件上灰尘,油污或铁屑等杂物,必需时应解体清洗。 2、 整机安装 （ 1） 启闭机安装应根 据 起吊中心 线 找 正 ，其纵 横 向 中心 线 偏 差 3 不应≥3mm；高程偏差不应超过±5mm；水平偏差应大于0.5/1000。 （2 ） 钢丝绳型号、长度、穿绕方式、固定螺栓数量、规格均应符合图纸要求。钢丝绳不应有硬弯曲，纽结和砸压扁平状等缺陷，钢丝绳长度不得有接长。表面应涂防锈油脂。钢丝绳固定牢固可靠，当全部放下扬程后，留在卷筒上的钢丝绳每侧应≥1.5 圈数。 （3 ） 减速器加油前，应清洗检查，减速器润滑位与油标尺的刻度应相符合。 （4 ） 制动器的调整应灵活可靠，闸瓦退距制动轮的摆动值应符合要求。制动轮的摩擦表面不星有油污。 （5 ） 40T（包括 40T）以上的启闭机设置负何控制器的平衡杠必须处于水平位置。 （6 ） 电器的安装及接线应无误，所有电器保护装置（包括零位保护），负何保护等应动作灵活可靠。 三、 启闭机的试动转 1、 启闭机试动前应进行下列检查： (1 ) 所有电器及动力回路的接线应正 确 、整齐 ，有良 好 的绝 缘 和可靠的接地 。 (2 ) 检查所有机械 部件 、连 接部件 和各 种 保护装置及润滑系 统 ，注油情 况 应符合要求。 (3 ) 用 手 转动制动轮，使 卷筒旋 转一 圈，不得有卡 阻 现 象 。 4 (4 ) 钢丝绳起端固定牢靠，在卷筒和滑轮中缠绕应无交叉现象。 (5 ) 检查和调试高度指示及制动器。 2、 空载试运转 安装检查合格后，方可进行空载试试运转，空载试运转要求起升机构全程上下三次，并检查下列电器与机械部分。 (1) 电动机运行平稳，三相电流...
