厂房10mm花纹钢板施工方案定稿

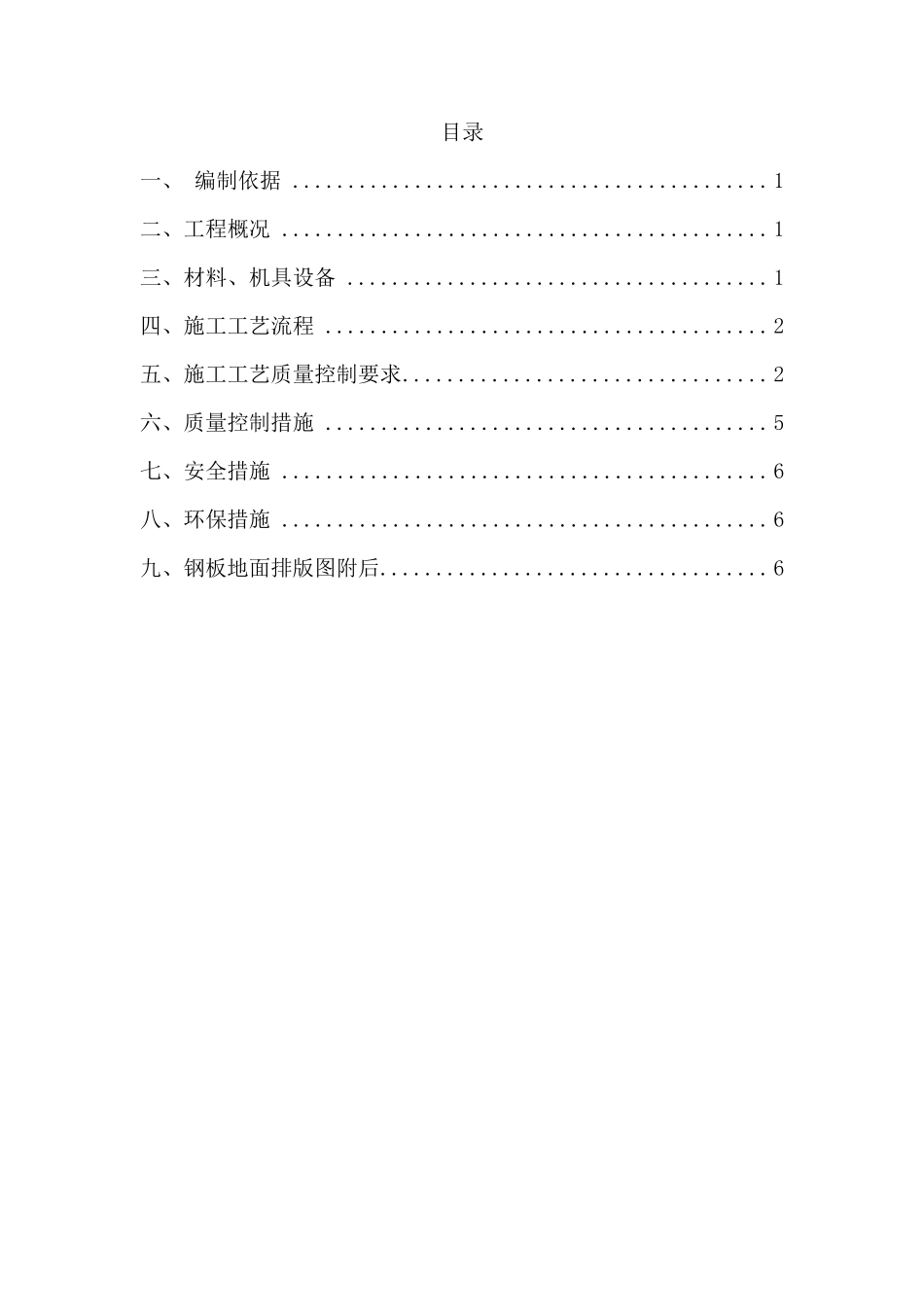

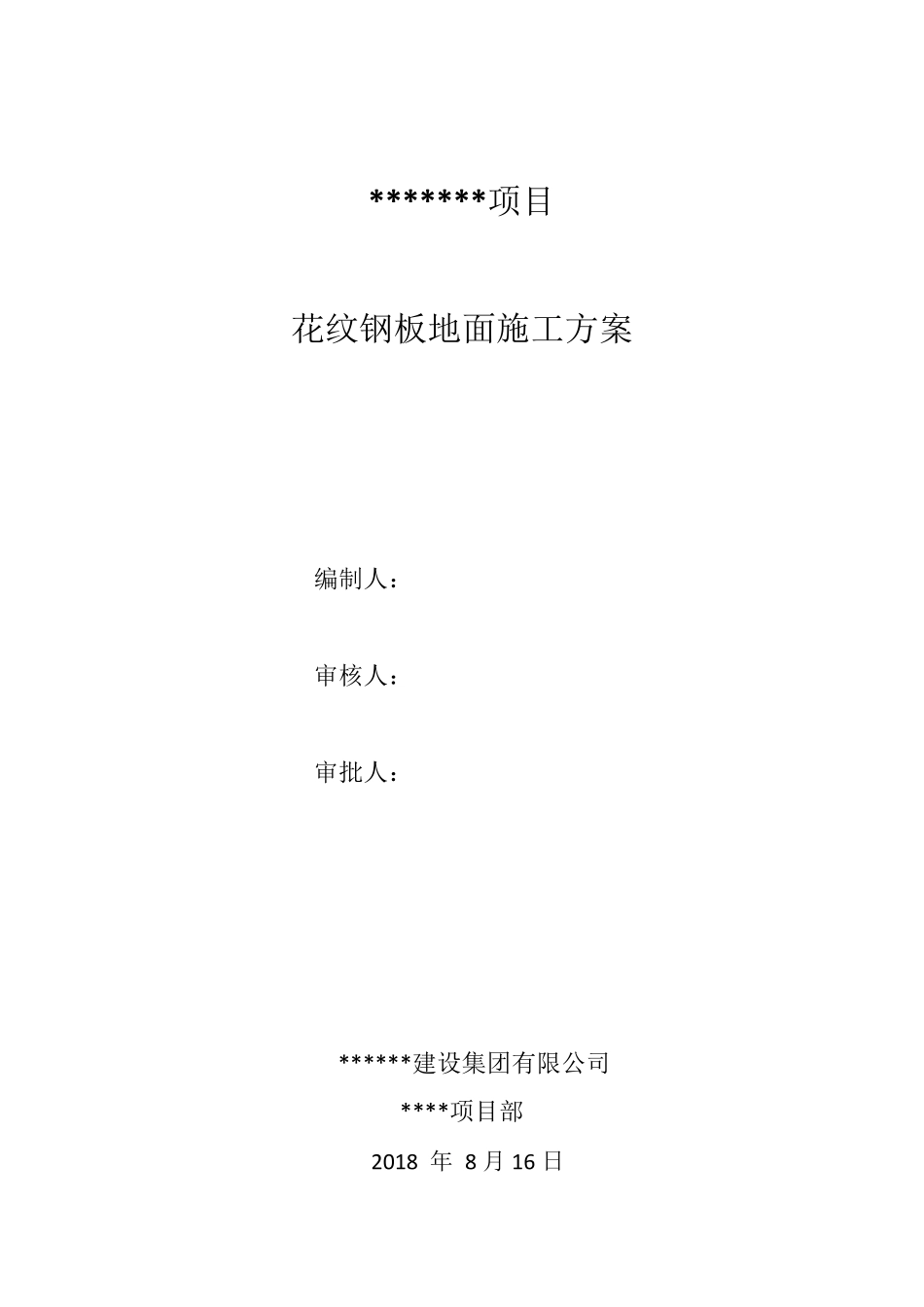

* * * * * * * 项目 花纹钢板地面施工方案 编制人： 审核人： 审批人： ******建设集团有限公司 ****项目部 2018 年 8 月 16 日 目录 一、 编制依据 ........................................... 1 二、工程概况 ............................................ 1 三、材料、机具设备 ...................................... 1 四、施工工艺流程 ........................................ 2 五、施工工艺质量控制要求 ................................. 2 六、质量控制措施 ........................................ 5 七、安全措施 ............................................ 6 八、环保措施 ............................................ 6 九、钢板地面排版图附后 ................................... 6 - 1 - 一、 编制依据 1、依据本工程施工蓝图 2、《建筑钢结构焊接技术规程》JGJ81-2002 3、《钢结构焊接规范》GB50661-2011 4、《钢结构工程施工质量验收规范》 GB50205-2001 5、《建筑地面工程施工质量验收规范》GB50209-2010 二、工程概况 ******调试工位地面采用10 厚花纹钢板地面，设置50 宽*50深U 形钢板导油槽；300 宽*300 深U 形钢板导油槽，1%找坡，上设金属多空盖板；2018 年8 月22 日与甲方、监理沟通就铺已采购的6mm 花纹钢板，不需要在花纹钢板底部用任何材料处理高差。 三、材料、机具设备 材料 序号 名称 规格 材质 1 花纹钢板 1250*6000*6mm Q235 2 焊丝 φ1mm H08MnSi 3 二氧化碳气体 机具 序号 名称 数量 1 二氧化碳保护焊机 2 台 2 交流电焊机 2 台 3 水准仪 1 台 4 经纬仪 1 台 5 大锤 10 磅、8 磅各 2 把 - 2 - 6 等离子切割机 2 台 7 铆工锤 2 磅1 把 8 气焊工具 1 套 9 室内单梁起重机 四、施工工艺流程 基层打磨平整→ 制定焊接工艺→ 排料放样→固定划焊→整平焊接→消除应力→安装导油槽→验收 1、根据焊接应力和变形产生的原因确定焊接顺序为： 划焊→消除应力→满焊→消除应力 2、为了减少热影响区，防止变形过大，同时提高功效，优先采用二氧化碳气体保护焊。 3、二氧化碳气体保护焊接工艺参数 五、施工工艺质量控制要求 5.1 花纹钢板切割磨边后，应平整后才能进行焊接。 5.2 原材料应使用机械切割，切割后应打磨毛刺，施工切割毛料一律打磨光洁...
