厄瓜多尔191队70D50钻机设备性能参数

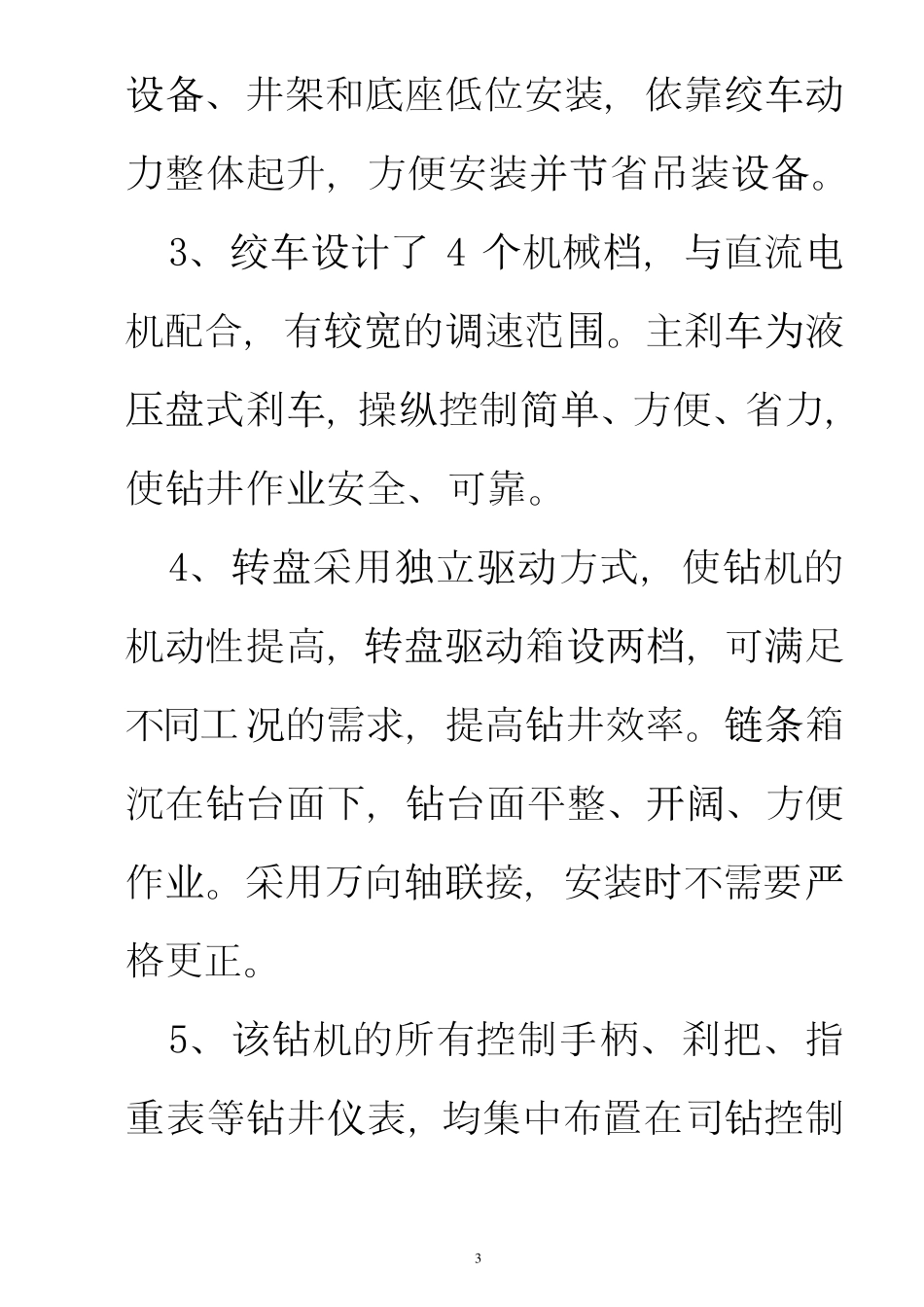

1 70D 钻机性能简介 一、简介 ZJ70 钻机是一种最大钻深能力为7000m(22966ft)的陆地 SCR 直流电驱动钻机，主要用于 4500～7000m 深度石油、天然气的勘探开发。其形式及基本参数符合中国石油天然气行业标准 SY/T5609 的规定，主要配套部件符合 API 有关规范的规定。能满足钻井新工艺的要求，钻机安全可靠。 该钻机绞车、钻井泵电传动系统采用一对二控制方式，即一套 SCR 电控柜同时控制两台直流电机。转盘电传动系统采用一对二控制方式，即一套 SCR 电控柜同时控 2 制一台直流电机。绞车由两台直流电机通过链条传动驱动主滚筒和猫头轴，转盘由一台直流电机通过两档一级减速链条箱驱动，泥浆泵由两台直流电机通过窄 V 带驱动。 ZJ70D 钻机技术和结构特点 1、采用 AC-SCR-DC 一对二全数控电传动动力系统，绞车、转盘和泥浆泵可实现无级调速，获得良好的钻井特性。启动平稳、传动效率高、负荷能自动均衡分配。 2、采用模块化设计，多种组合方式，增强了钻机通用性和互换性。总体布置整齐、协调，设备模块少，搬家拆装方便，满足钻机快速移运的要求。外钻台面上的 3 设备、井架和底座低位安装，依靠绞车动力整体起升，方便安装并节省吊装设备。 3、绞车设计了 4 个机械档，与直流电机配合，有较宽的调速范围。主刹车为液压盘式刹车，操纵控制简单、方便、省力，使钻井作业安全、可靠。 4、转盘采用独立驱动方式，使钻机的机动性提高，转盘驱动箱设两档，可满足不同工 况的需求，提高钻井效率。链条箱沉在钻台面下，钻台面平整、开阔、方便作业。采用万向轴联接，安装时不需要严格更正。 5、该钻机的所有控制手柄、刹把、指重表等钻井仪表，均集中布置在司钻控制 4 房内，便于司钻操作和观察。 6、电控系统采用国际上先进的可控硅整流控制技术，控制简单、方便、可靠。 7、采用先进的电子 防碰装置和防碰过圈阀、重锤式防碰阀等组成防碰网络，可有效地防止上碰天车、下砸转盘事故的发生。 8、采用了高效泥浆固控系统，固控设备和系统流程能满足不同的钻井工艺技术要求，系统搬家方便、罐面平整、干净、整洁。并满足 HSE 的要求。 9、适应钻井市场的需要，满足新型钻井工艺的要求。在环境温度-20℃～50℃，相对湿度≤90%(+20℃时)及其它恶劣情 5 况下均可正常工作。 二、钻机总体布置与传动简介 1、钻机采用 4 台 CAT3512 1500KVA 或CAT3512B 1900KVA 柴油机组作为主动力，发出的 600V，50HZ 交...
