压井节流管汇设计计算书

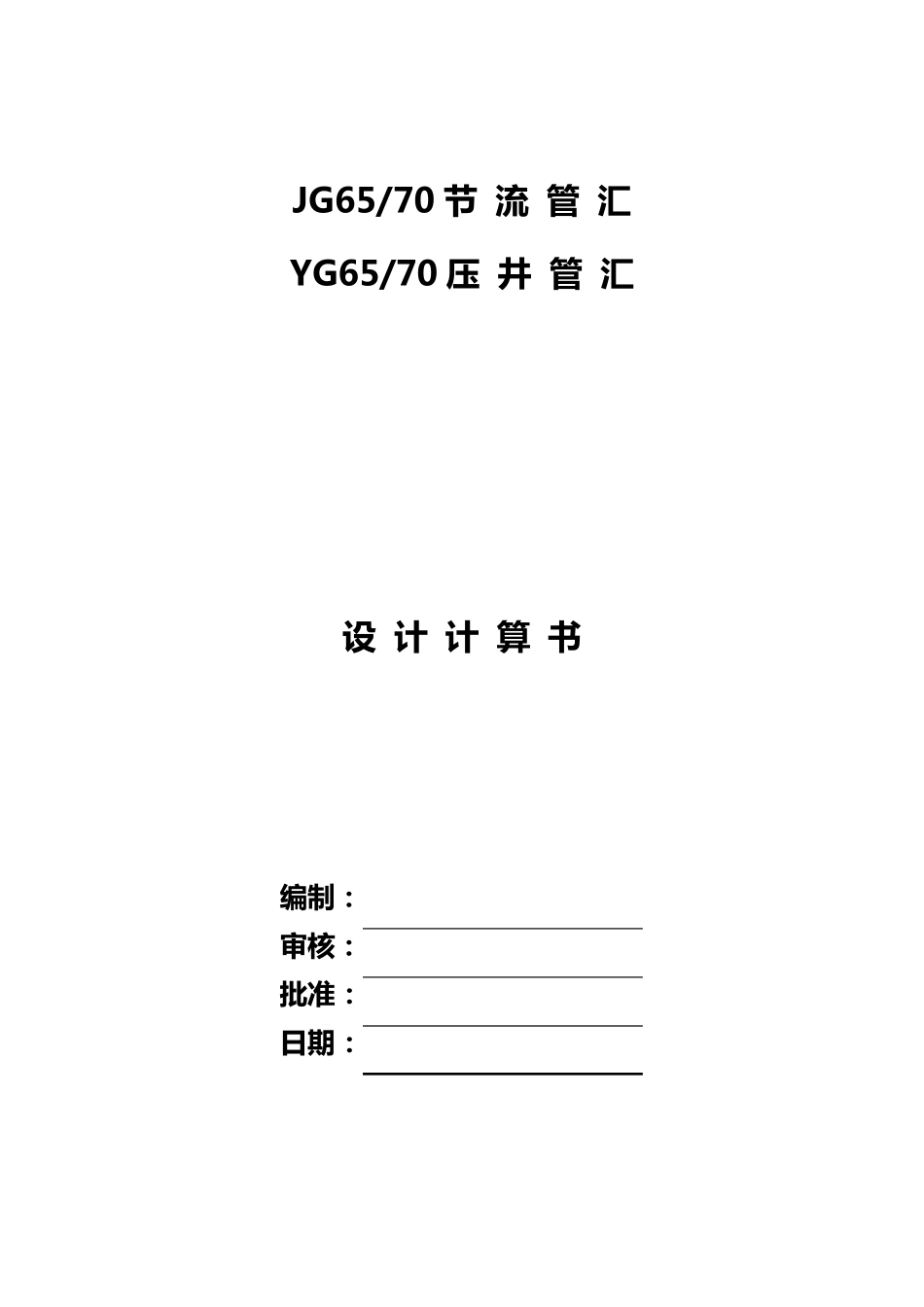

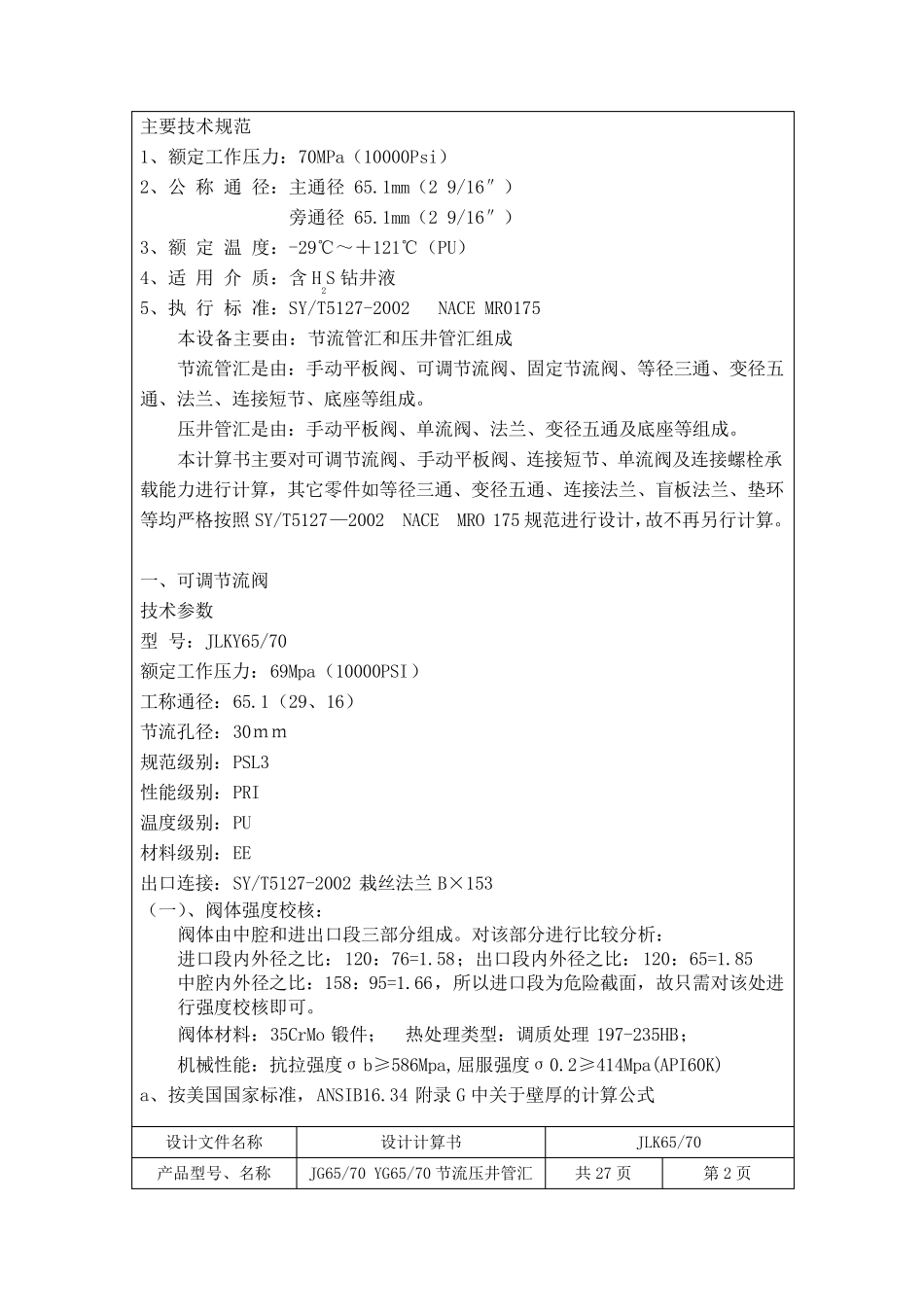

JG65/70 节 流 管 汇 YG65/70 压 井 管 汇 设 计 计 算 书 编制： 审核： 批准： 日期： 设计文件名称 设计计算书 JLK65/70 产品型号、名称 JG65/70、YG65/70 节流、压井管汇 共 27 页 第 1 页 主要技术规范 1、额定工作压力：70MPa（10000Psi） 2、公 称 通 径：主通径 65.1mm（2 9/16″） 旁通径 65.1mm（2 9/16″） 3、额 定 温 度：-29℃～＋121℃（PU） 4、适 用 介 质：含H2S 钻井液 5、执 行 标 准：SY/T5127-2002 NACE MR0175 本设备主要由：节流管汇和压井管汇组成 节流管汇是由：手动平板阀、可调节流阀、固定节流阀、等径三通、变径五通、法兰、连接短节、底座等组成。 压井管汇是由：手动平板阀、单流阀、法兰、变径五通及底座等组成。 本计算书主要对可调节流阀、手动平板阀、连接短节、单流阀及连接螺栓承载能力进行计算，其它零件如等径三通、变径五通、连接法兰、盲板法兰、垫环等均严格按照SY/T5127—2002 NACE MRO 175 规范进行设计，故不再另行计算。 一、可调节流阀 技术参数 型 号：JLKY65/70 额定工作压力：69Mpa（10000PSI） 工称通径：65.1（29、16） 节流孔径：30ｍｍ 规范级别：PSL3 性能级别：PRI 温度级别：PU 材料级别：EE 出口连接：SY/T5127-2002 栽丝法兰B×153 （一）、阀体强度校核： 阀体由中腔和进出口段三部分组成。对该部分进行比较分析： 进口段内外径之比：120：76=1.58；出口段内外径之比：120：65=1.85 中腔内外径之比：158：95=1.66，所以进口段为危险截面，故只需对该处进行强度校核即可。 阀体材料：35CrMo 锻件； 热处理类型：调质处理197-235HB； 机械性能：抗拉强度σb≥586Mpa,屈服强度σ0.2≥414Mpa(API60K) a、按美国 国 家 标准，ANSIB16.34 附 录 G 中关 于 壁 厚 的 计算公式 设计文 件名 称 设计计算书 JLK65/70 产 品 型号、名 称 JG65/70 YG65/70 节流压井管汇 共 27 页 第 2 页 S=1.5×  )(2.12(DN)(PN)K11PNK+C （1） 式中：S—计算壁厚（mm） DN—内径，DN=76mm PN--额定工作压力。P=69Mpa K1—壁厚系数，PN≥5.0Mpa,K1=1.0 根据 APISpec16C3.1.1 的规定 [σ]—材料许用应力（Mpa） [σ]=2/3σ0.2 =2/3×414=276(Mpa) C----附加裕量 C=2.5mm 代入公式（1）得： SJ=1.5×691.01.2-276276690.1+2.5 =13.7mm Smin=276120...
