压力波动预止阀的工作原理与检修

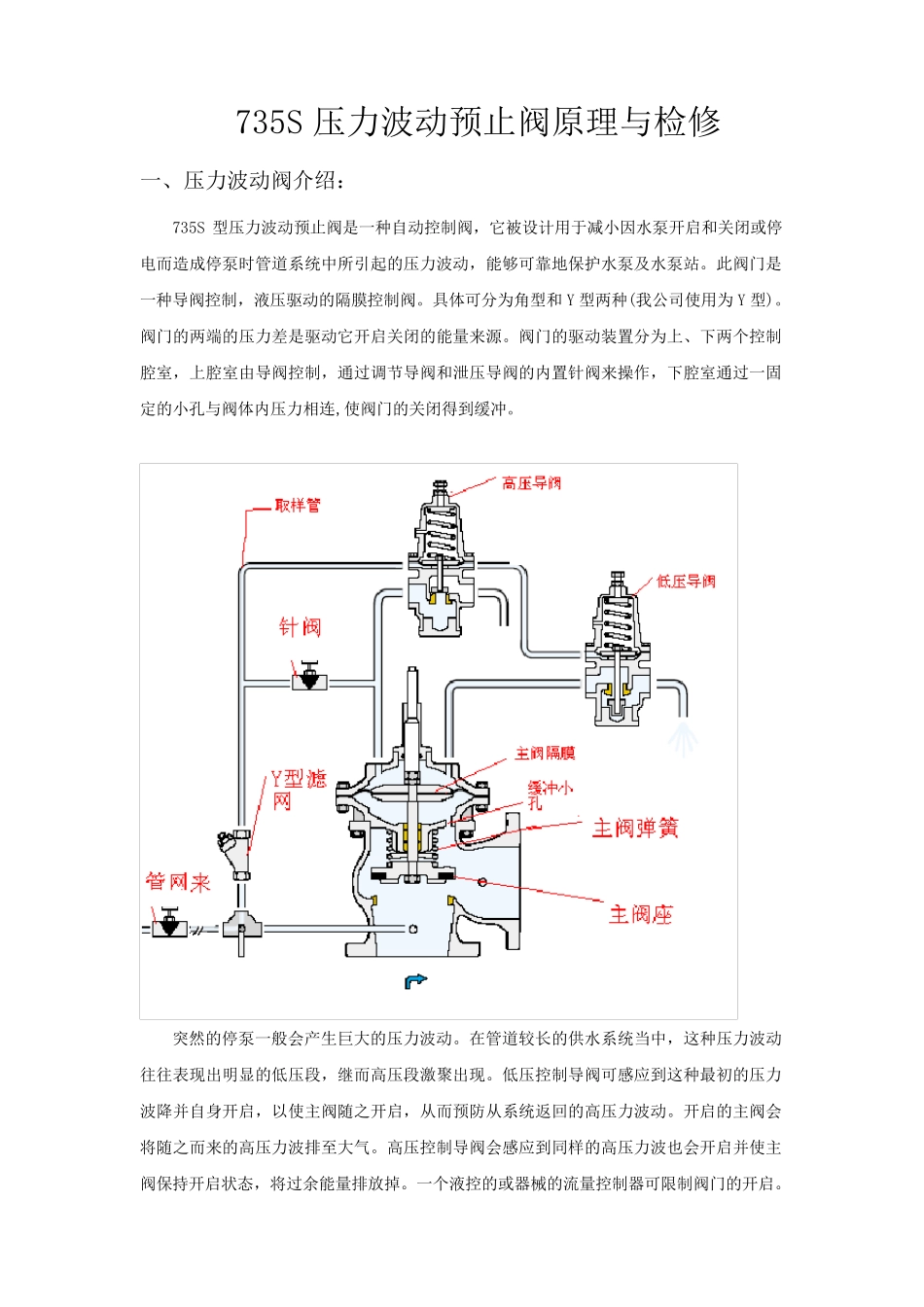

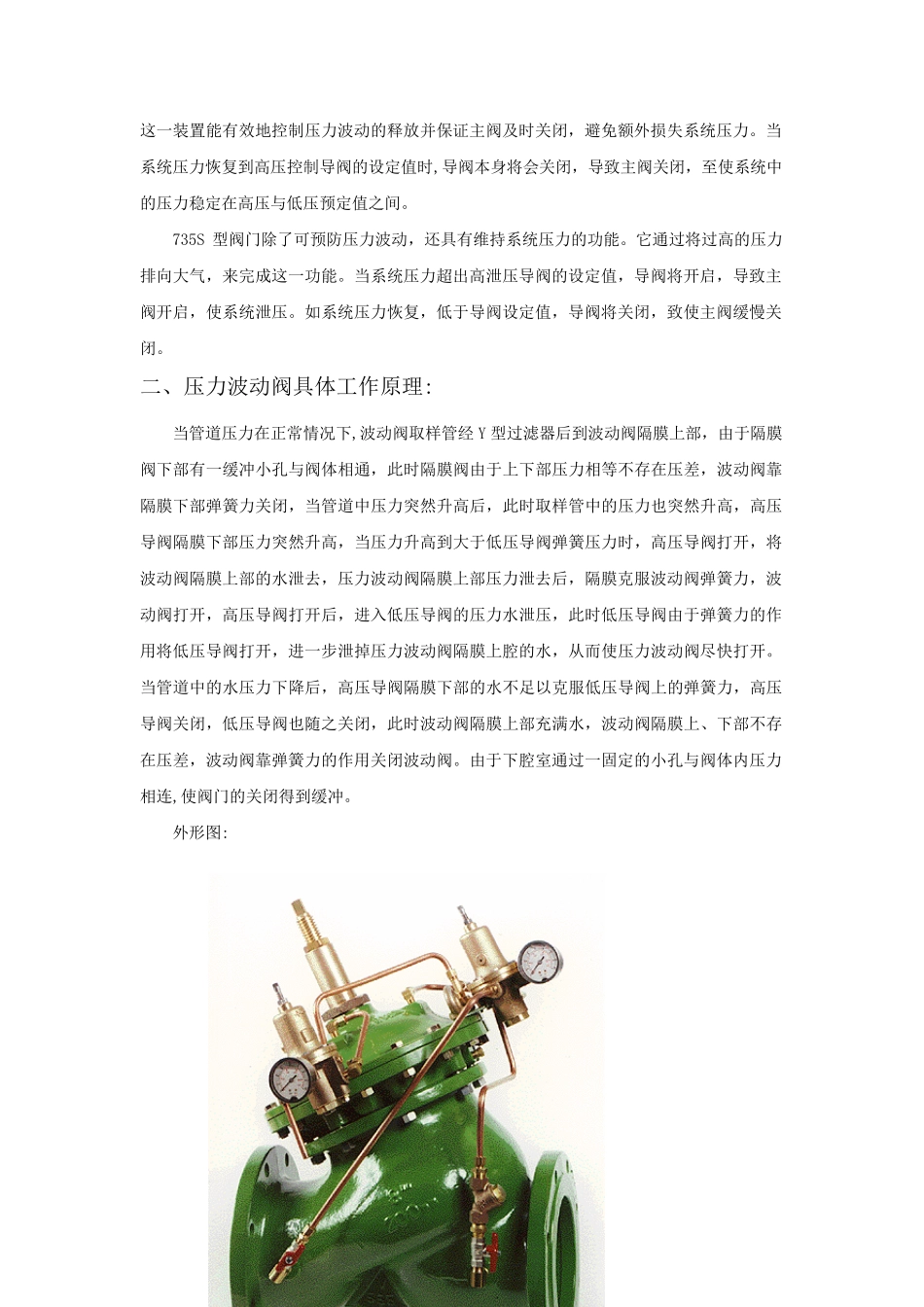

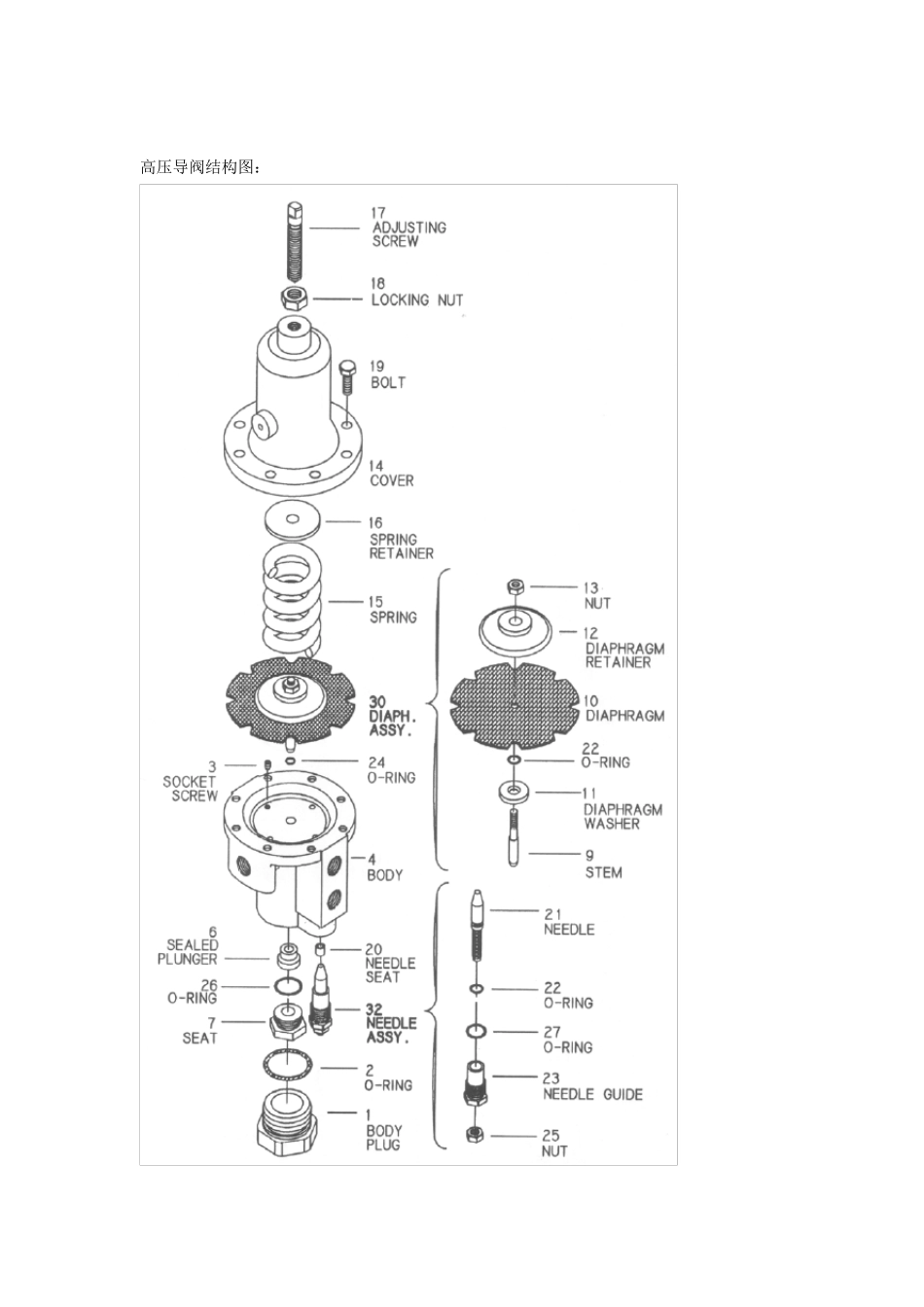

735S 压力波动预止阀原理与检修 一、压力波动阀介绍： 735S 型压力波动预止阀是一种自动控制阀，它被设计用于减小因水泵开启和关闭或停电而造成停泵时管道系统中所引起的压力波动，能够可靠地保护水泵及水泵站。此阀门是一种导阀控制，液压驱动的隔膜控制阀。具体可分为角型和 Y 型两种(我公司使用为 Y 型)。阀门的两端的压力差是驱动它开启关闭的能量来源。阀门的驱动装置分为上、下两个控制腔室，上腔室由导阀控制，通过调节导阀和泄压导阀的内置针阀来操作，下腔室通过一固定的小孔与阀体内压力相连,使阀门的关闭得到缓冲。 突然的停泵一般会产生巨大的压力波动。在管道较长的供水系统当中，这种压力波动往往表现出明显的低压段，继而高压段激聚出现。低压控制导阀可感应到这种最初的压力波降并自身开启，以使主阀随之开启，从而预防从系统返回的高压力波动。开启的主阀会将随之而来的高压力波排至大气。高压控制导阀会感应到同样 的高压力波也 会开启并使主阀保持 开启状 态 ，将过余 能量排放 掉 。一个液控的或器 械 的流 量控制器 可限 制阀门的开启。 这一装置能有效地控制压力波动的释放并保证主阀及时关闭，避免额外损失系统压力。当系统压力恢复到高压控制导阀的设定值时,导阀本身将会关闭，导致主阀关闭，至使系统中的压力稳定在高压与低压预定值之间。 735S 型阀门除了可预防压力波动，还具有维持系统压力的功能。它通过将过高的压力排向大气，来完成这一功能。当系统压力超出高泄压导阀的设定值，导阀将开启，导致主阀开启，使系统泄压。如系统压力恢复，低于导阀设定值，导阀将关闭，致使主阀缓慢关闭。 二、压力波动阀具体工作原理: 当管道压力在正常情况下,波动阀取样管经 Y 型过滤器后到波动阀隔膜上部，由于隔膜阀下部有一缓冲小孔与阀体相通，此时隔膜阀由于上下部压力相等不存在压差，波动阀靠隔膜下部弹簧力关闭，当管道中压力突然升高后，此时取样管中的压力也突然升高，高压导阀隔膜下部压力突然升高，当压力升高到大于低压导阀弹簧压力时，高压导阀打开，将波动阀隔膜上部的水泄去，压力波动阀隔膜上部压力泄去后，隔膜克服波动阀弹簧力，波动阀打开，高压导阀打开后，进入低压导阀的压力水泄压，此时低压导阀由于弹簧力的作用将低压导阀打开，进一步泄掉压力波动阀隔膜上腔的水，从而使压力波动阀尽快打开。当管道中的水压力下降后，高压导阀隔膜下部的水不足以克服低压导阀上的弹簧力，高...
