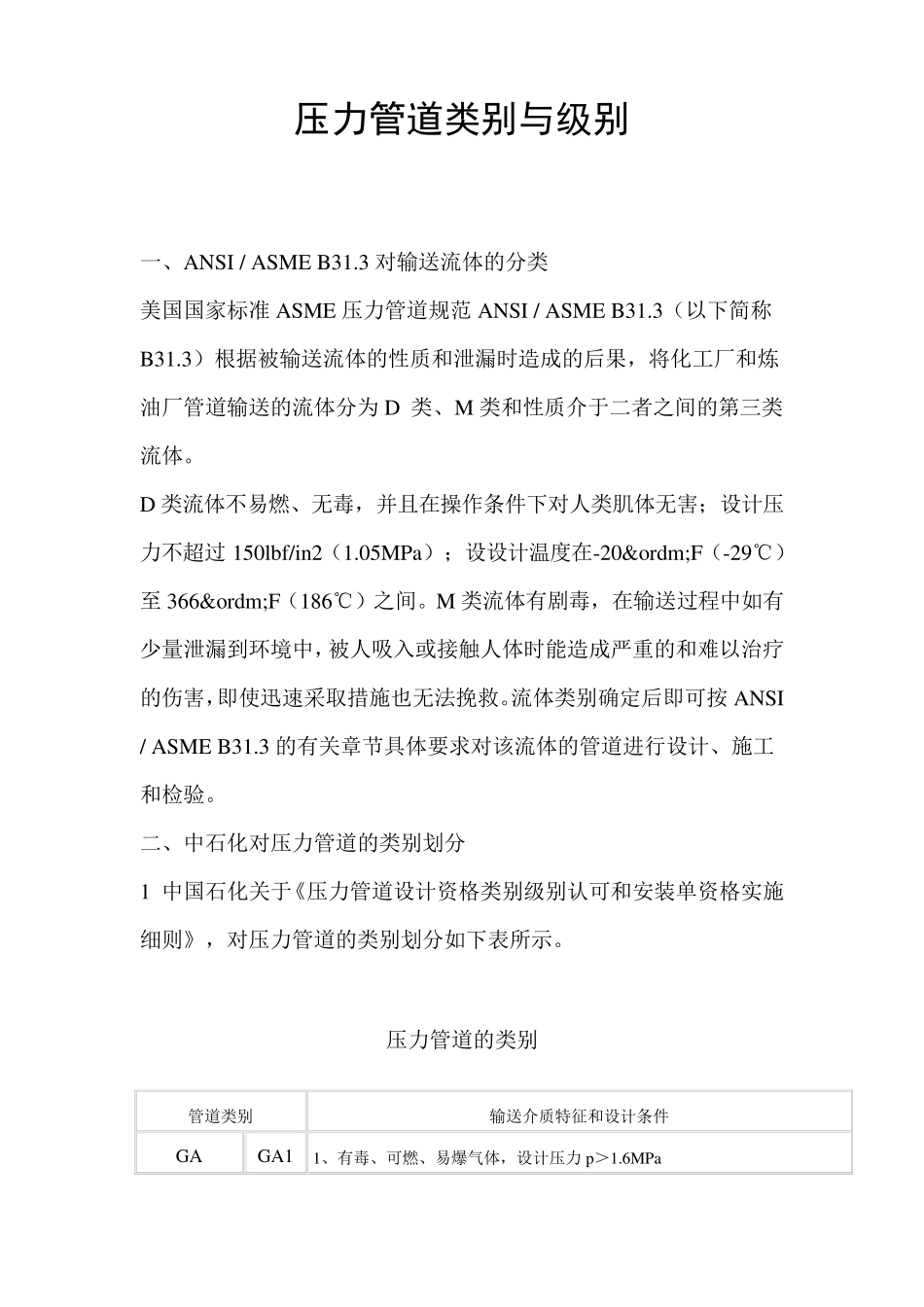

压力管道类别与级别 一、ANSI / ASME B31.3 对输送流体的分类 美国国家标准ASME 压力管道规范ANSI / ASME B31.3(以下简称 B31.3)根据被输送流体的性质和泄漏时造成的后果,将化工厂和炼油厂管道输送的流体分为D 类、M 类和性质介于二者之间的第三类流体。 D 类流体不易燃、无毒,并且在操作条件下对人类肌体无害;设计压力不超过150lbf/in2(1.05MPa);设设计温度在-20ºF(-29℃)至 366ºF(186℃)之间。M 类流体有剧毒,在输送过程中如有少量泄漏到环境中,被人吸入或接触人体时能造成严重的和难以治疗的伤害,即使迅速采取措施也无法挽救。流体类别确定后即可按 ANSI / ASME B31.3 的有关章节具体要求对该流体的管道进行设计、施工和检验。 二、中石化对压力管道的类别划分 1 中国石化关于《压力管道设计资格类别级别认可和安装单资格实施细则》,对压力管道的类别划分如下表所示。 压力管道的类别 管道类别 输送介质特征和设计条件 GA GA1 1、有毒、可燃、易爆气体,设计压力p>1.6MPa (长输管道) 2、有毒、可燃、易爆气体①,输送距离≥200km 且DN≥300mm 3、浆体,输送距离≥50km 且DN≥150mm GA2 1、有毒、可燃、易爆气体,设计压力p≤1.6MPa 2、GA1(2)范围以外的 3、GA1(3)范围以外的 GB (公用管道) GB1 燃气 GB2 热力 GC (工业管道) GC1 1、毒性程度为极度危害介质② 2、甲、乙类可燃气体或甲类液体③,且设计压力p≥4.0MPa 3、可燃流体、有毒流体设计压力p≥4.0MPa 且设计温度T≥400℃ 4、流体且设计压力p≥10.0MPa GC2 1、甲、乙类可燃气体或甲类液体,且设计压力p<4.0MPa 2、可燃流体、有毒流体p<4.0MPa、T≥400℃ 3、非可燃流体、有毒流体p<10.0MPa 且T≥400℃ 4、流体,p<10.0MPa 且T<400℃ 注:①输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。 ②GB 5044《职业性接触毒物危害程度分级》规定的。 ③GB 50160《石油化工企业设计防火规范》规定的。 2 SH 3059 对管道的分级如下表。 SH 3059——2001《石油化工管道设计器材选用通则》管道分级 管道级别 适用范围 SHA 1、毒性程度为极度危害介质管道(苯管道除外); 2、毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道; 3、设计压力大于或等于10.0MPa 的介质管道 SHB 1、毒性程度为极度危害介质的苯管道; 2、毒性程度为高度...
