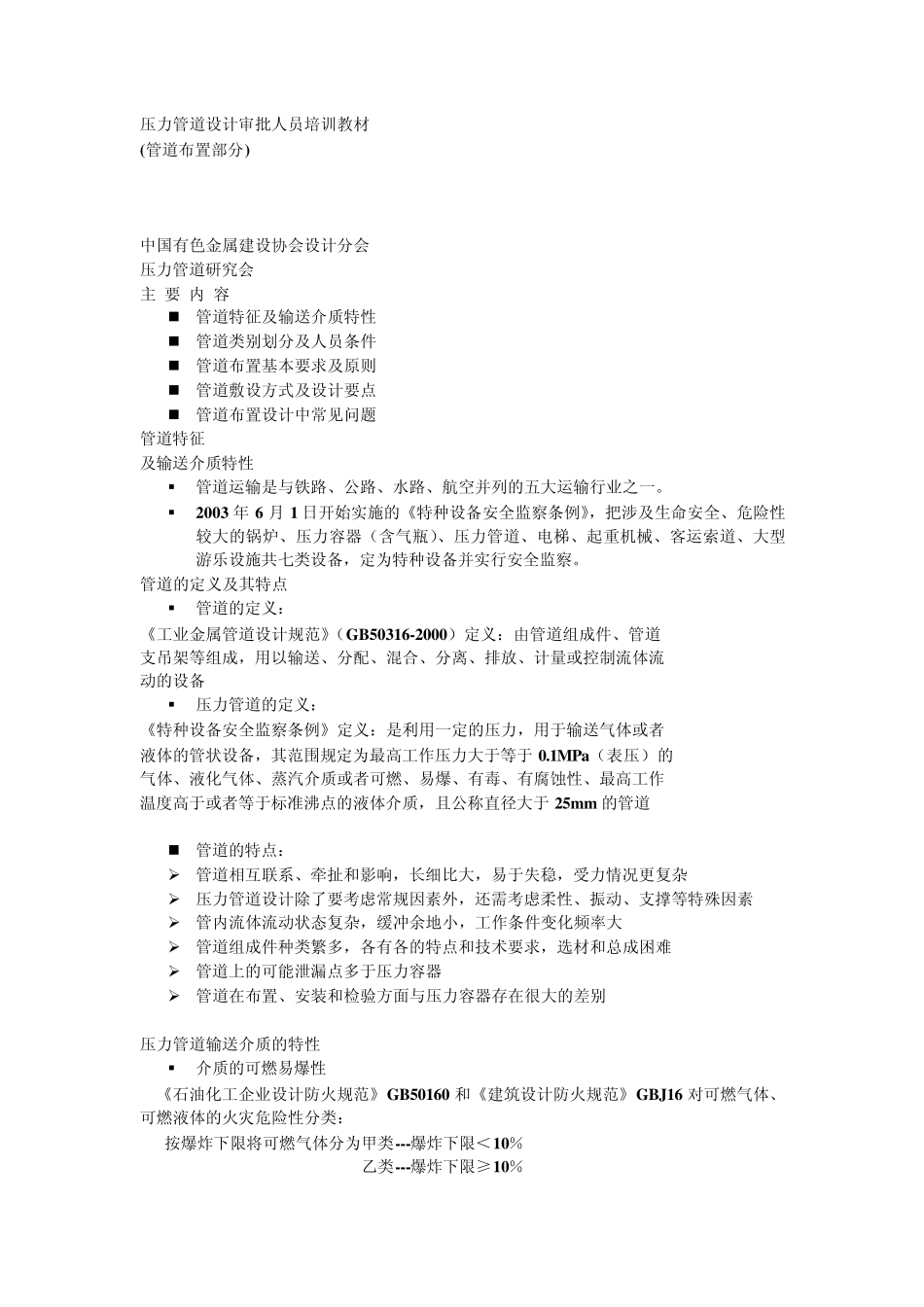

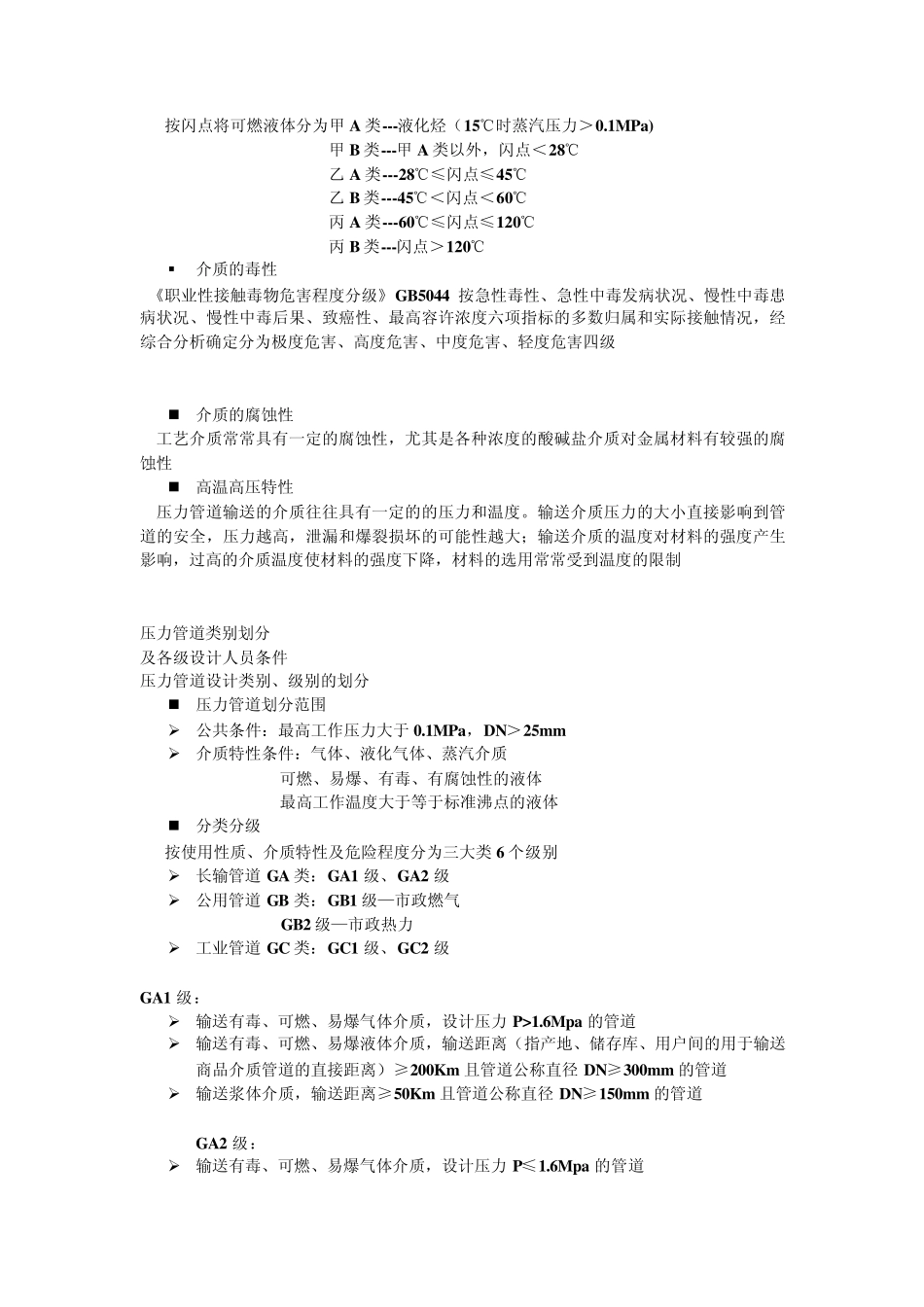

压力管道设计审批人员培训教材 (管道布置部分) 中国有色金属建设协会设计分会 压力管道研究会 主 要 内 容 管道特征及输送介质特性 管道类别划分及人员条件 管道布置基本要求及原则 管道敷设方式及设计要点 管道布置设计中常见问题 管道特征 及输送介质特性 管道运输是与铁路、公路、水路、航空并列的五大运输行业之一。 2003 年 6 月 1 日开始实施的《特种设备安全监察条例》，把涉及生命安全、危险性较大的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施共七类设备，定为特种设备并实行安全监察。 管道的定义及其特点 管道的定义： 《工业金属管道设计规范》（GB50316-2000）定义：由管道组成件、管道 支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流 动的设备 压力管道的定义： 《特种设备安全监察条例》定义：是利用一定的压力，用于输送气体或者 液体的管状设备，其范围规定为最高工作压力大于等于0.1MPa（表压）的 气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作 温度高于或者等于标准沸点的液体介质，且公称直径大于25m m 的管道 管道的特点： 管道相互联系、牵扯和影响，长细比大，易于失稳，受力情况更复杂 压力管道设计除了要考虑常规因素外，还需考虑柔性、振动、支撑等特殊因素 管内流体流动状态复杂，缓冲余地小，工作条件变化频率大 管道组成件种类繁多，各有各的特点和技术要求，选材和总成困难 管道上的可能泄漏点多于压力容器 管道在布置、安装和检验方面与压力容器存在很大的差别 压力管道输送介质的特性 介质的可燃易爆性 《石油化工企业设计防火规范》GB50160 和《建筑设计防火规范》GBJ16 对可燃气体、可燃液体的火灾危险性分类： 按爆炸下限将可燃气体分为甲类---爆炸下限＜10％ 乙类---爆炸下限≥10％ 按闪点将可燃液体分为甲 A 类---液化烃（15℃时蒸汽压力＞0.1MPa) 甲 B 类---甲 A 类以外，闪点＜28℃ 乙 A 类---28℃≤闪点≤45℃ 乙 B 类---45℃＜闪点＜60℃ 丙 A 类---60℃≤闪点≤120℃ 丙 B 类---闪点＞120℃ 介质的毒性 《职业性接触毒物危害程度分级》GB5044 按急性毒性、急性中毒发病状况、慢性中毒患病状况、慢性中毒后果、致癌性、最高容许浓度六项指标的多数归属和实际接触情况，经...
