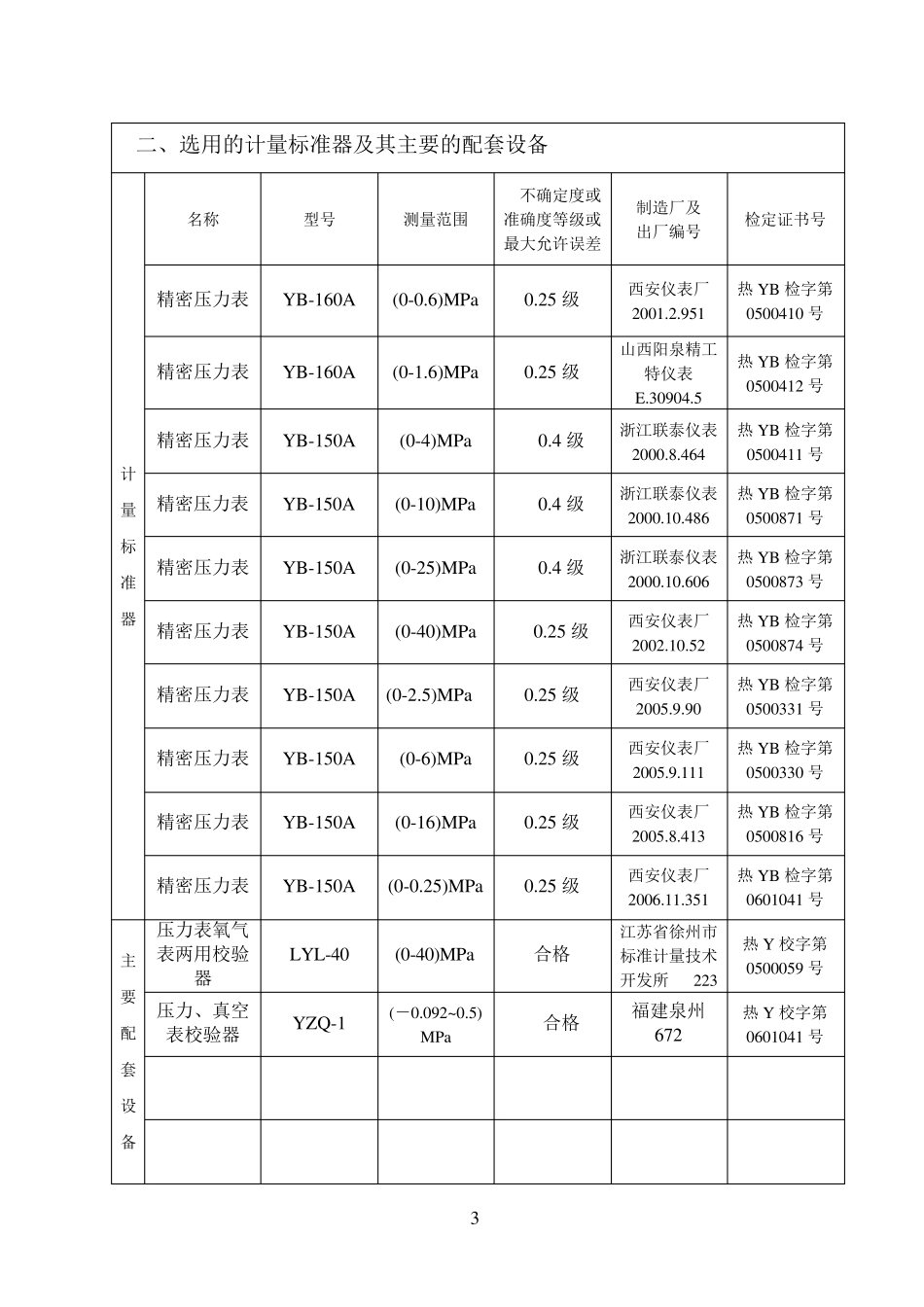

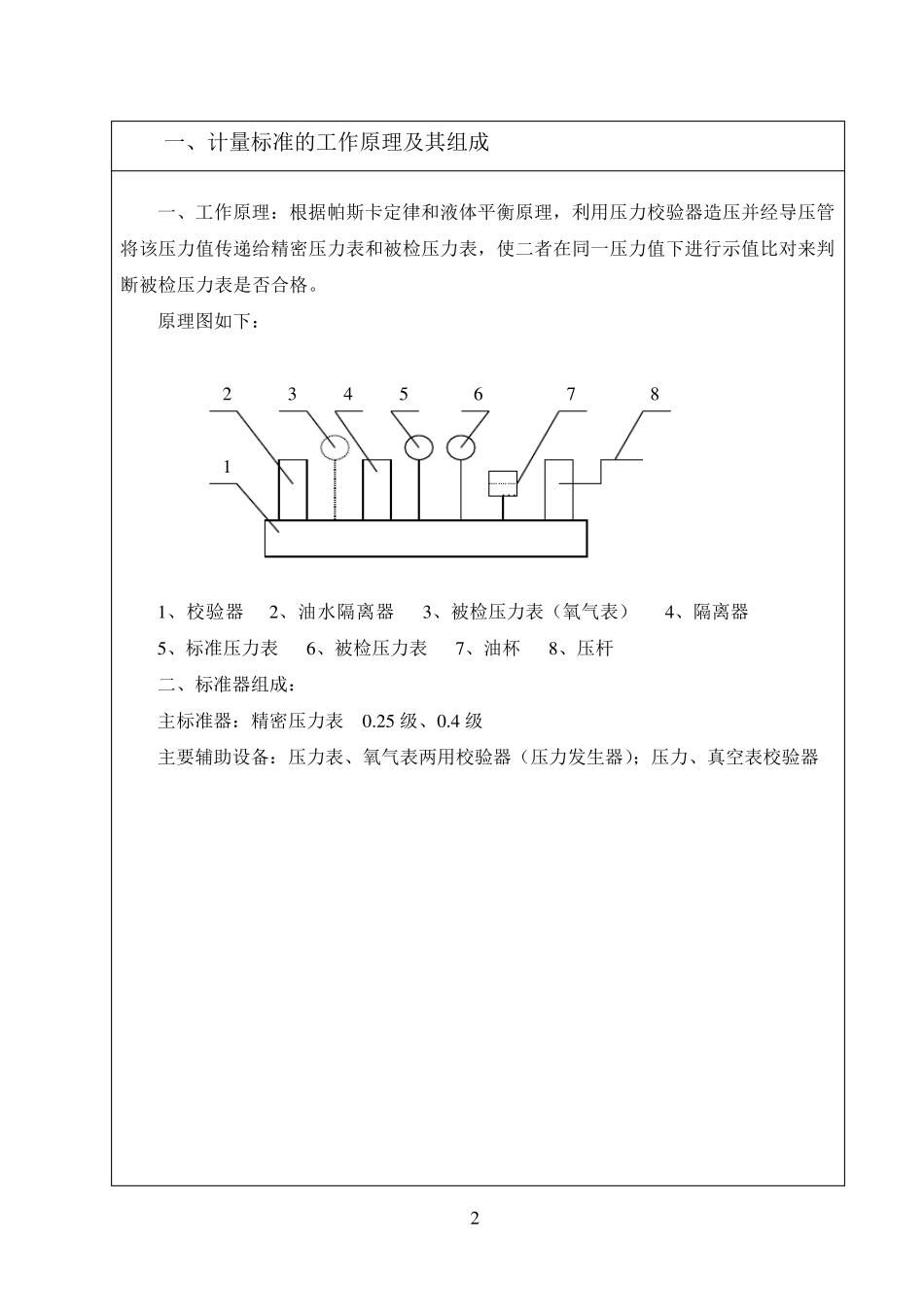

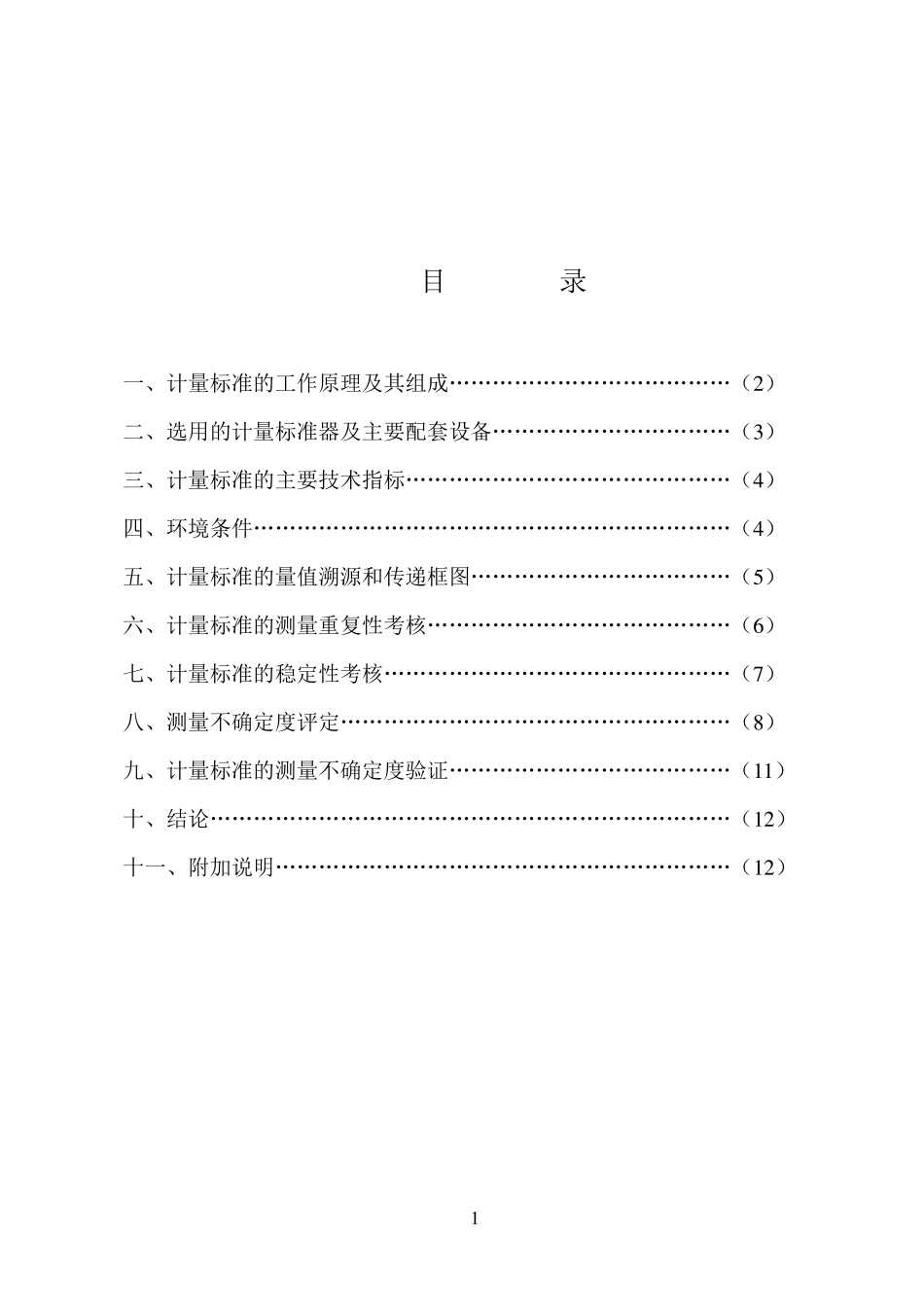

1 目 录 一、计量标准的工作原理及其组成…………………………………(2 ) 二、选用的计量标准器及主要配套设备……………………………(3 ) 三、计量标准的主要技术指标………………………………………(4 ) 四、环境条件…………………………………………………………(4 ) 五、计量标准的量值溯源和传递框图………………………………(5 ) 六、计量标准的测量重复性考核……………………………………(6 ) 七、计量标准的稳定性考核…………………………………………(7 ) 八、测量不确定度评定………………………………………………(8 ) 九、计量标准的测量不确定度验证…………………………………(1 1 ) 十、结论………………………………………………………………(1 2 ) 十一、附加说明………………………………………………………(1 2 ) 2 一、计量标准的工作原理及其组成 一、工作原理:根据帕斯卡定律和液体平衡原理,利用压力校验器造压并经导压管将该压力值传递给精密压力表和被检压力表,使二者在同一压力值下进行示值比对来判断被检压力表是否合格。 原理图如下: 2 3 4 5 6 7 8 1 1 、校验器 2 、油水隔离器 3 、被检压力表(氧气表) 4 、隔离器 5 、标准压力表 6 、被检压力表 7 、油杯 8 、压杆 二、标准器组成: 主标准器:精密压力表 0 .2 5 级、0 .4 级 主要辅助设备:压力表、氧气表两用校验器(压力发生器);压力、真空表校验器 …3 二、选用的计量标准器及其主要的配套设备 计量标准器 名称 型号 测量范围 不确定度或准确度等级或最大允许误差 制造厂及 出厂编号 检定证书号 精密压力表 YB-160A (0-0.6)MPa 0.25 级 西安仪表厂 2001.2.951 热 YB 检字第0500410 号 精密压力表 YB-160A (0-1.6)MPa 0.25 级 山西阳泉精工特仪表 E.30904.5 热 YB 检字第0500412 号 精密压力表 YB-150A (0-4)MPa 0.4 级 浙江联泰仪表 2000.8.464 热 YB 检字第0500411 号 精密压力表 YB-150A (0-10)MPa 0.4 级 浙江联泰仪表 2000.10.486 热 YB 检字第0500871 号 精密压力表 YB-150A (0-25)MPa 0.4 级 浙江联泰仪表 2000.10.606 热 YB 检字第0500873 号 精密压力表 YB-150A (0-40)MPa 0.25 级 西安仪表厂 2002.10.52 热 YB 检字第0500874 号 精密压力表 YB-150A (0-2.5)MPa 0...
