压型钢板组合楼板施工方案 压型钢板组合楼板施工方案 第 1 页 共 7 页 压型钢板组合楼板施工方案 压型钢板与混凝土组合楼板是指由压型钢板上浇筑混凝土组成的组合楼板，根据压型钢板是否与混凝土共同工作可分为组合板和非组合板
组合板是指压型钢板除用作浇筑混凝土的永久性模板外，还充当板底受拉钢筋的现浇混凝土楼（屋面）板
非组合板是指压型钢板仅作为混凝土楼板的永久性模板，不考虑参与结构受力的现浇混凝土楼（屋面）板

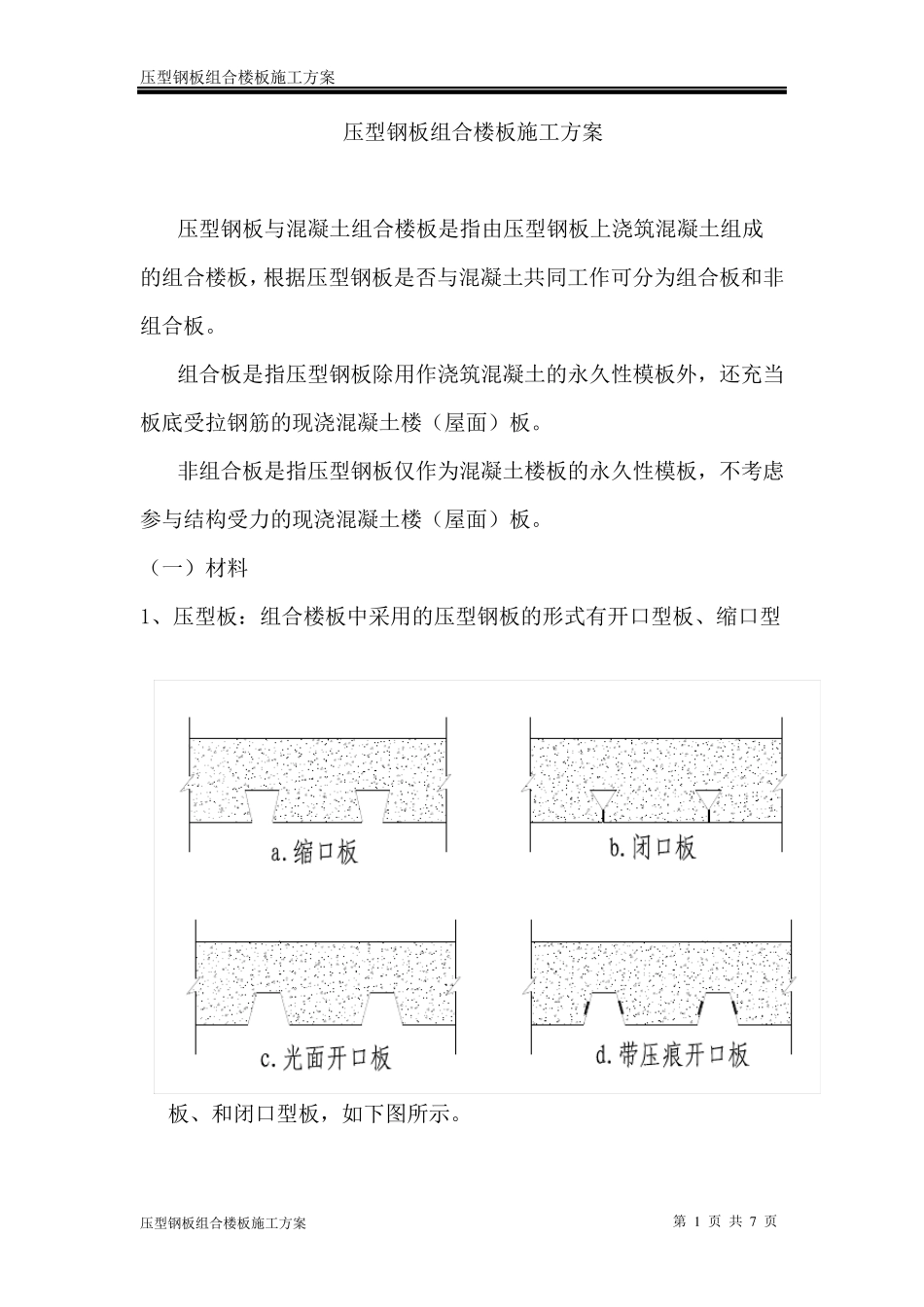

（一）材料 1、 压型板：组合楼板中采用的压型钢板的形式有开口型板、缩口型板、和闭口型板，如下图所示

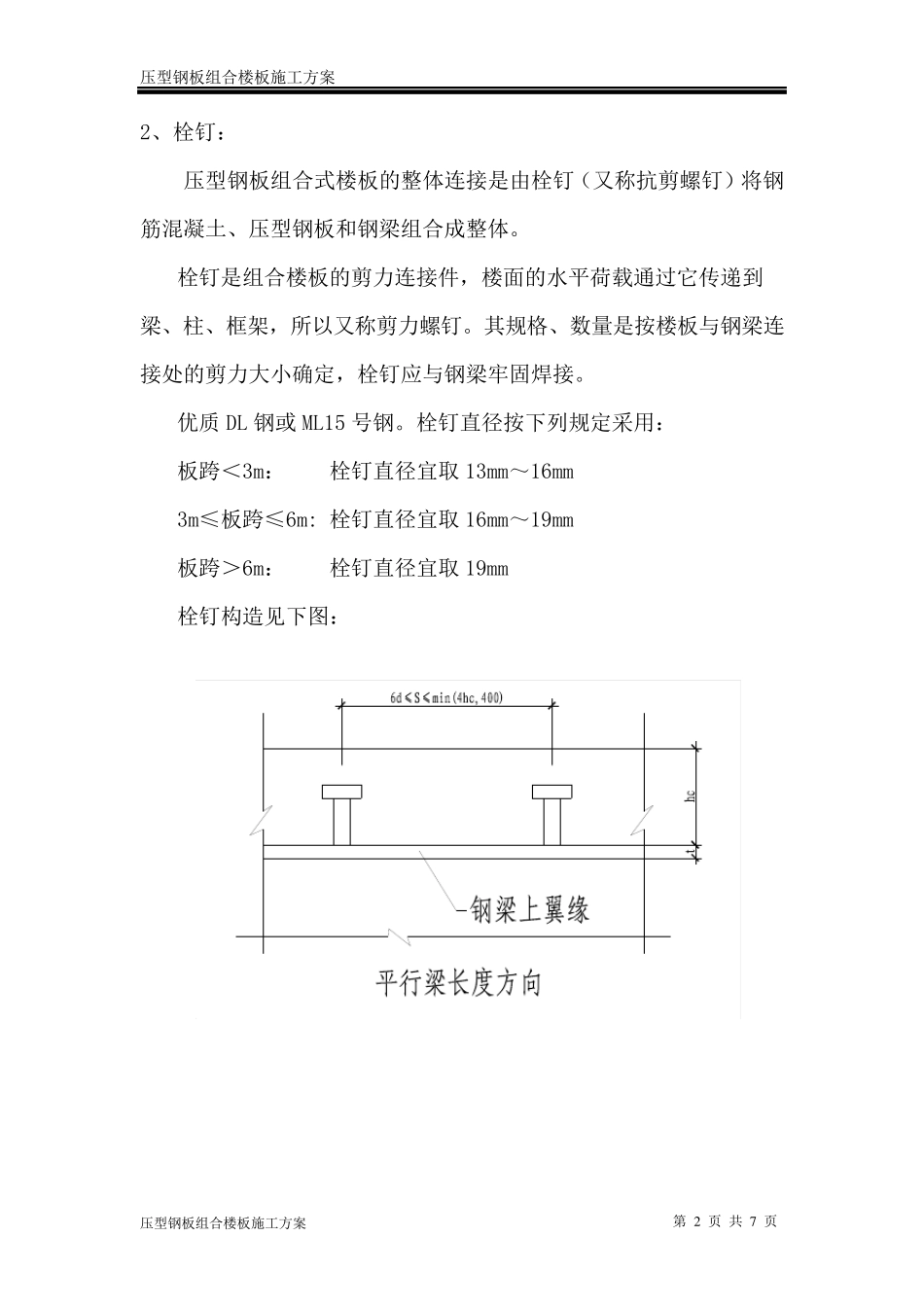

压型钢板组合楼板施工方案 压型钢板组合楼板施工方案 第 2 页 共 7 页 2、 栓钉： 压型钢板组合式楼板的整体连接是由栓钉（又称抗剪螺钉）将钢筋混凝土、压型钢板和钢梁组合成整体
栓钉是组合楼板的剪力连接件，楼面的水平荷载通过它传递到梁、柱、框架，所以又称剪力螺钉
其规格、数量是按楼板与钢梁连接处的剪力大小确定，栓钉应与钢梁牢固焊接
优质DL 钢或ML15 号钢

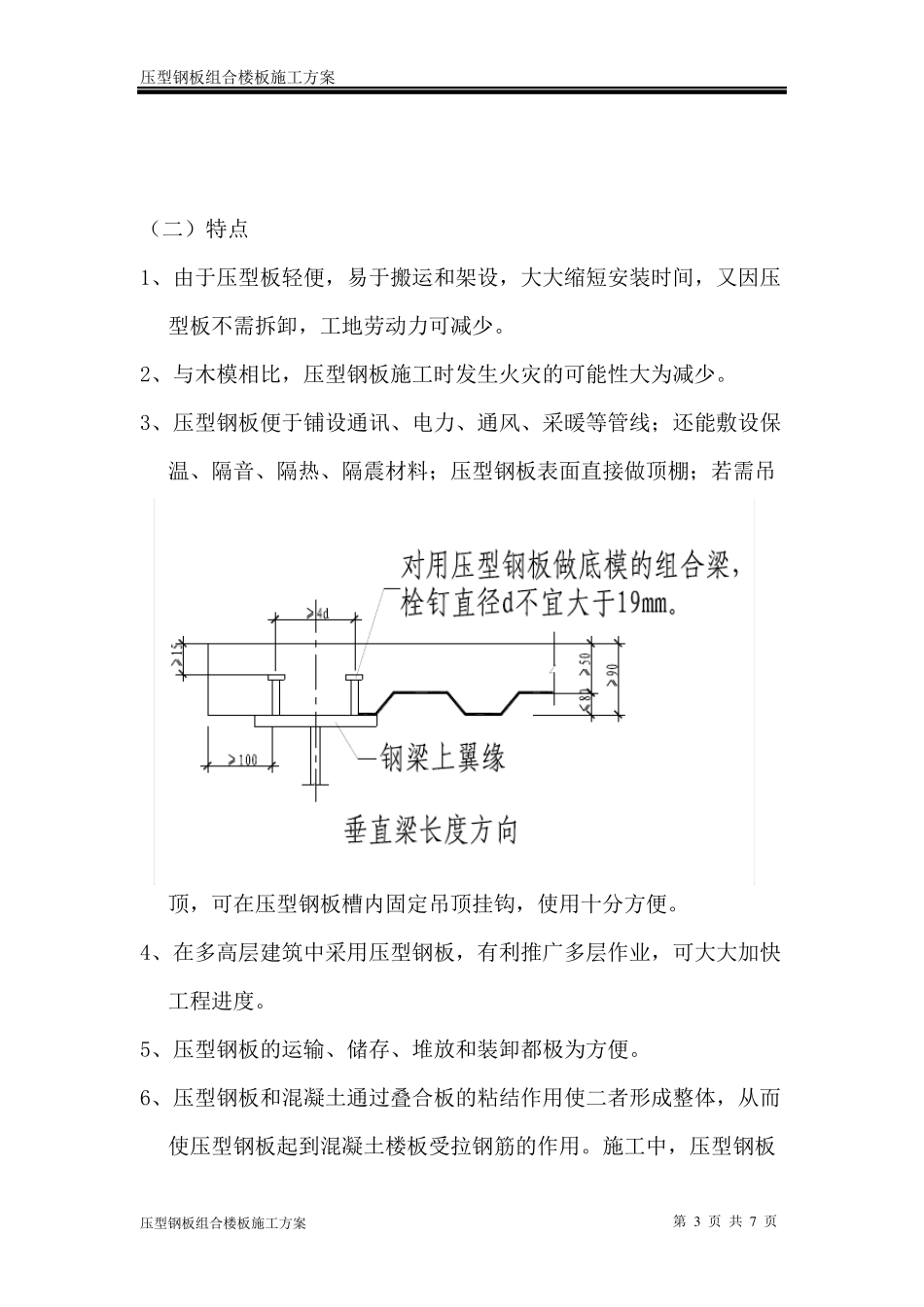

栓钉直径按下列规定采用： 板跨＜3m： 栓钉直径宜取13mm～16mm 3m≤板跨≤6m: 栓钉直径宜取16mm～19mm 板跨＞6m： 栓钉直径宜取19mm 栓钉构造见下图： 压型钢板组合楼板施工方案 压型钢板组合楼板施工方案 第 3 页 共 7 页 （二）特点 1、 由于压型板轻便，易于搬运和架设，大大缩短安装时间，又因压型板不需拆卸，工地劳动力可减少
2、 与木模相比，压型钢板施工时发生火灾的可能性大为减少
3、 压型钢板便于铺设通讯、电力、通风、采暖等管线；还能敷设保温、隔音、隔热、隔震材料；压型钢板表面直接做顶棚；若需吊顶，可在压型钢板槽内固定吊顶挂钩，使用十分方便
4、 在多高层建筑中采用压型钢板，有利推广多层作业，可大大加快工程进度
5、 压型钢板的运输、储存、堆放和装卸都极
