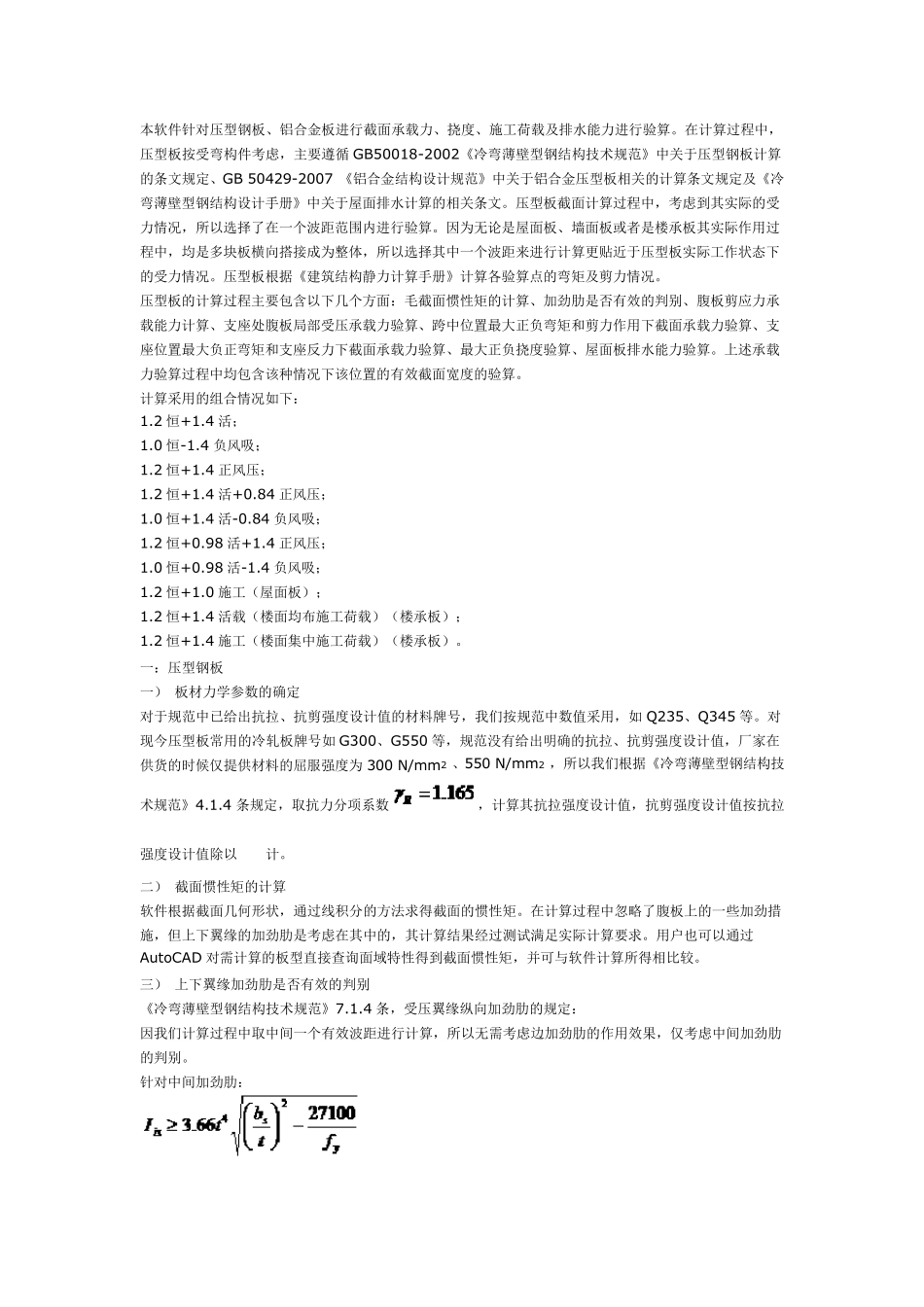

压型钢板计算手册

本软件针对压型钢板、铝合金板进行截面承载力、挠度、施工荷载及排水能力进行验算。在计算过程中，压型板按受弯构件考虑，主要遵循 GB50018-2002《冷弯薄壁型钢结构技术规范》中关于压型钢板计算的条文规定、GB 50429-2007 《铝合金结构设计规范》中关于铝合金压型板相关的计算条文规定及《冷弯薄壁型钢结构设计手册》中关于屋面排水计算的相关条文。压型板截面计算过程中，考虑到其实际的受力情况，所以选择了在一个波距范围内进行验算。因为无论是屋面板、墙面板或者是楼承板其实际作用过程中，均是多块板横向搭接成为整体，所以选择其中一个波距来进行计算更贴近于压型板实际工作状态下的受力情况。压型板根据《建筑结构静力计算手册》计算各验算点的弯矩及剪力情况。 压型板的计算过程主要包含以下几个方面：毛截面惯性矩的计算、加劲肋是否有效的判别、腹板剪应力承载能力计算、支座处腹板局部受压承载力验算、跨中位置最大正负弯矩和剪力作用下截面承载力验算、支座位置最大负正弯矩和支座反力下截面承载力验算、最大正负挠度验算、屋面板排水能力验算。上述承载力验算过程中均包含该种情况下该位置的有效截面宽度的验算。 计算采用的组合情况如下： 1.2 恒+1.4 活； 1.0 恒-1.4 负风吸； 1.2 恒+1.4 正风压； 1.2 恒+1.4 活+0.84 正风压； 1.0 恒+1.4 活-0.84 负风吸； 1.2 恒+0.98 活+1.4 正风压； 1.0 恒+0.98 活-1.4 负风吸； 1.2 恒+1.0 施工（屋面板）； 1.2 恒+1.4 活载（楼面均布施工荷载）（楼承板）； 1.2 恒+1.4 施工（楼面集中施工荷载）（楼承板）。 一：压型钢板 一） 板材力学参数的确定 对于规范中已给出抗拉、抗剪强度设计值的材料牌号，我们按规范中数值采用，如 Q235、Q345 等。对现今压型板常用的冷轧板牌号如 G300、G550 等，规范没有给出明确的抗拉、抗剪强度设计值，厂家在供货的时候仅提供材料的屈服强度为 300 N/mm2 、550 N/mm2 ，所以我们根据《冷弯薄壁型钢结构技术规范》4.1.4 条规定，取抗力分项系数，计算其抗拉强度设计值，抗剪强度设计值按抗拉强度设计值除以计。 二） 截面惯性矩的计算 软件根据截面几何形状，通过线积分的方法求得截面的惯性矩。在计算过程中忽略了腹板上的一些加劲措施，但上下翼缘的加劲肋是考虑在其中的，其计算结果经过测试满足实际计算要求。用户也可以通过Au toCAD 对需计算的板型直接查询面域特性得到截面惯性矩，并...
