吉博力112米水箱整套装置手册[教学]

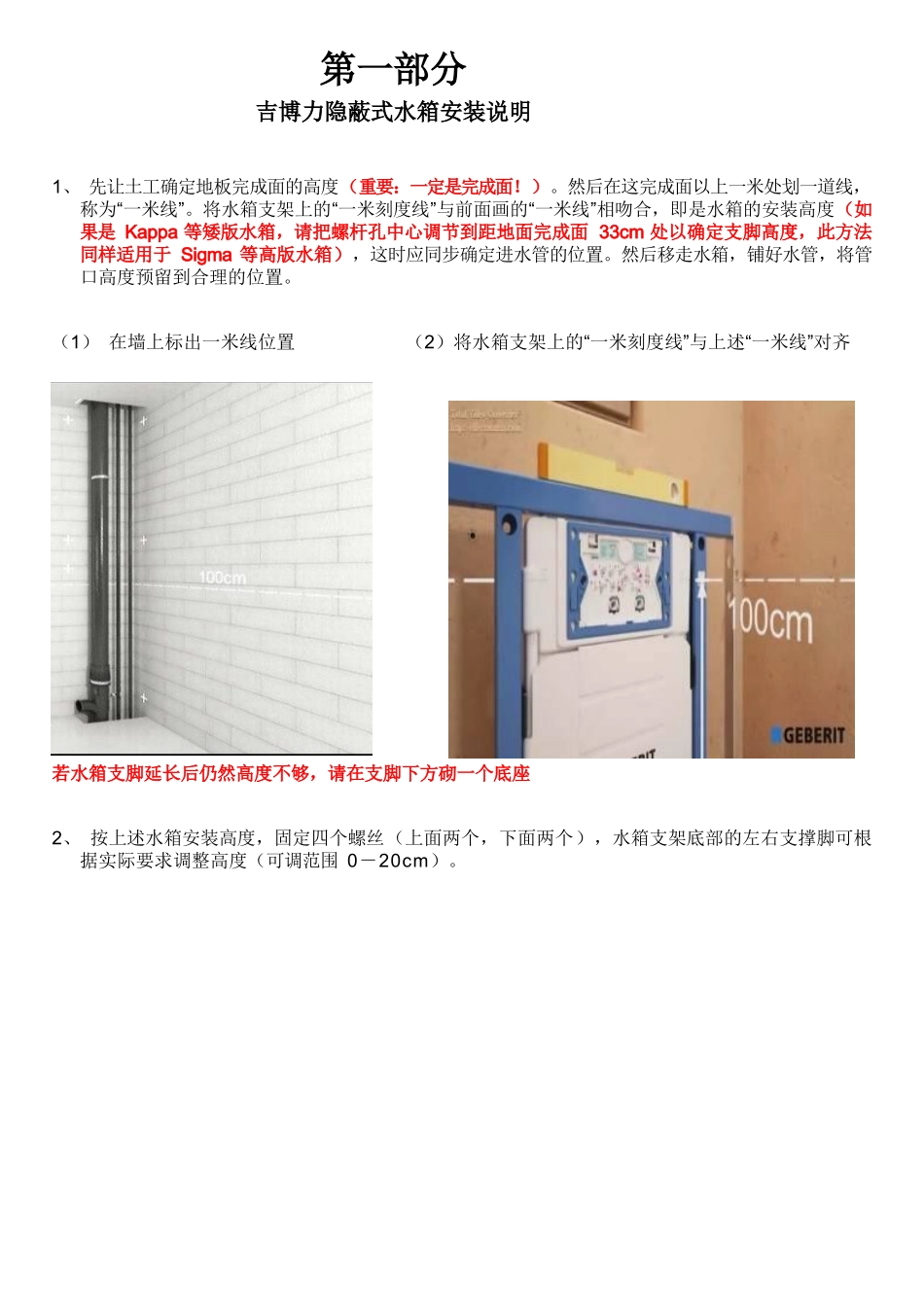

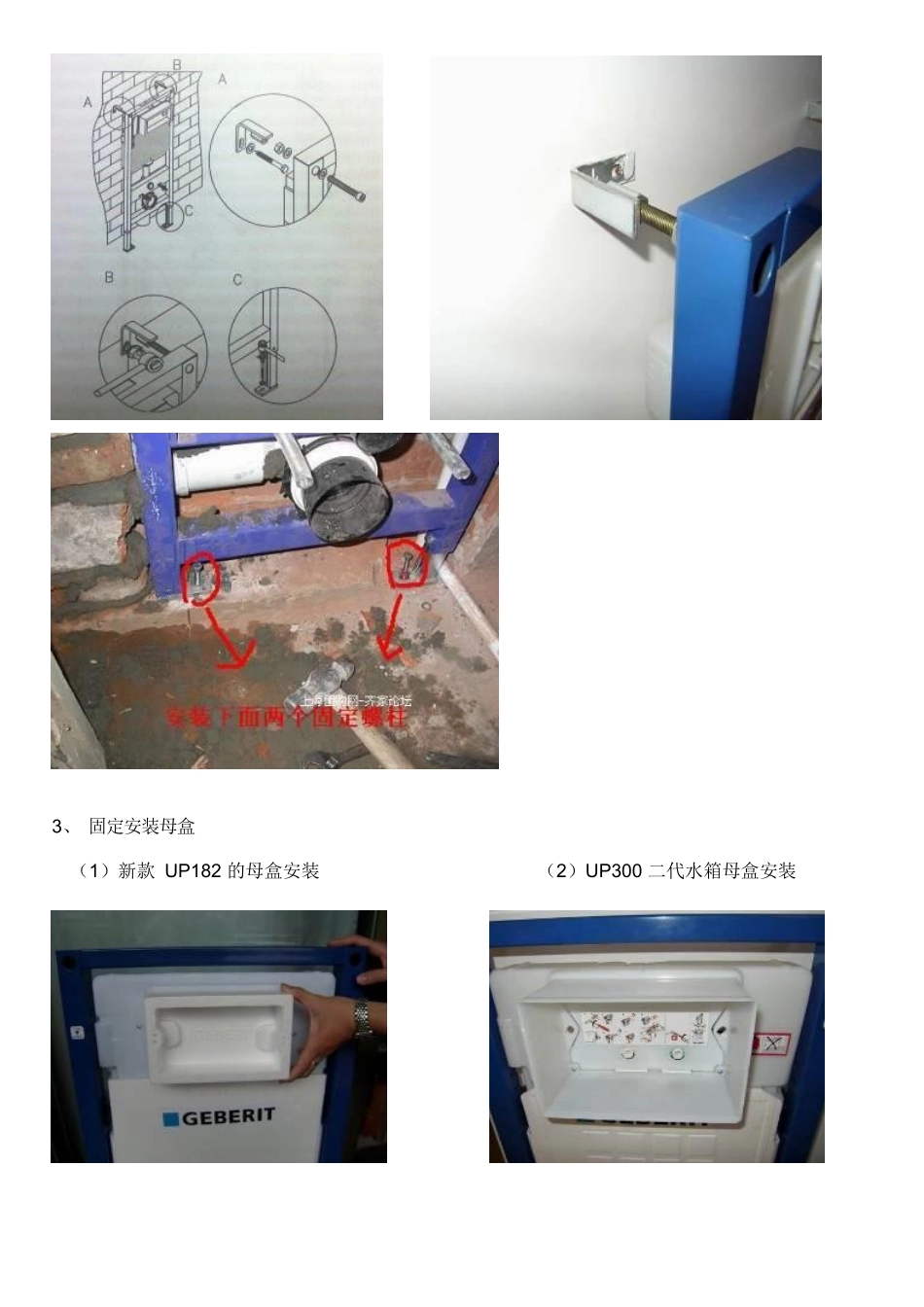

第一部分：水箱安装指导第二部分：面板安装指导第三部分：挂厕安装指导第一部分吉博力隐蔽式水箱安装说明1、 先让土工确定地板完成面的高度（重要：一定是完成面！）。然后在这完成面以上一米处划一道线，称为“一米线”。将水箱支架上的“一米刻度线”与前面画的“一米线”相吻合，即是水箱的安装高度（如果是 Kappa 等矮版水箱，请把螺杆孔中心调节到距地面完成面 33cm 处以确定支脚高度，此方法同样适用于 Sigma 等高版水箱），这时应同步确定进水管的位置。然后移走水箱，铺好水管，将管口高度预留到合理的位置。（1） 在墙上标出一米线位置（2）将水箱支架上的“一米刻度线”与上述“一米线”对齐若水箱支脚延长后仍然高度不够，请在支脚下方砌一个底座2、 按上述水箱安装高度，固定四个螺丝（上面两个，下面两个），水箱支架底部的左右支撑脚可根据实际要求调整高度（可调范围 0－20cm）。3、 固定安装母盒（1）新款 UP182 的母盒安装（2）UP300 二代水箱母盒安装可用一字螺丝刀在此处旋转控制进水4、 进水连接（1）打开水箱挡板（2）装上角阀（3） 此处连接外部的进水管（4） 将箱体内的金属软管与角阀相连5、 固定厕具弯头，套上保护套，按上管箍6、 将悬挂马桶的两根螺丝旋好，套上螺丝保护套所有的保护套和封口装上之后在安装马桶之前不得移除，否则泥瓦操作时异物掉入可能会导致堵塞7、 做假墙水箱面上装饰层厚度 2－6cm。通常做法是在水箱面牵铁丝网，浇上水泥浆，然后贴上瓷砖，这样做法可以让水箱面上的装饰厚度达到最薄。（1） 在水箱面牵铁丝网（2） 浇上水泥浆（3） 贴瓷砖（4） 装面板（具体参见第二部分“面板安装”）8、 挂马桶（具体参见第三部分“挂厕安装”）第二部分面板安装（老款，不适用现在新款面板）（一）旋开螺钉；移去保护板（二）移去距离杆（三）移去推杆；移去保护板（四）检查软管是否已连接及扭曲；打开进水角阀（五）旋进推杆约 2 厘米（六）装上封板（七）用距离销旋紧封板；距离 A 必须为 33mmA（八）取出闸杆（九）通过旋转取出闸杆（十一）将固定杆插入封板上部孔洞（十二）从下钩住箱体封板（十三）调整水平第三部分坐便器安装（一） 取出橡胶密封圈（二）略扩孔洞尺寸以便管子容易插入（二） 将冲水管插到底并紧贴瓷砖面在管上作标记（四）装上冲水管并沿座便器边在管上作标记；在冲水管上套入橡胶圈（五）装上排水管并座便器沿边在管上作标记（六）量出排水管和冲...
