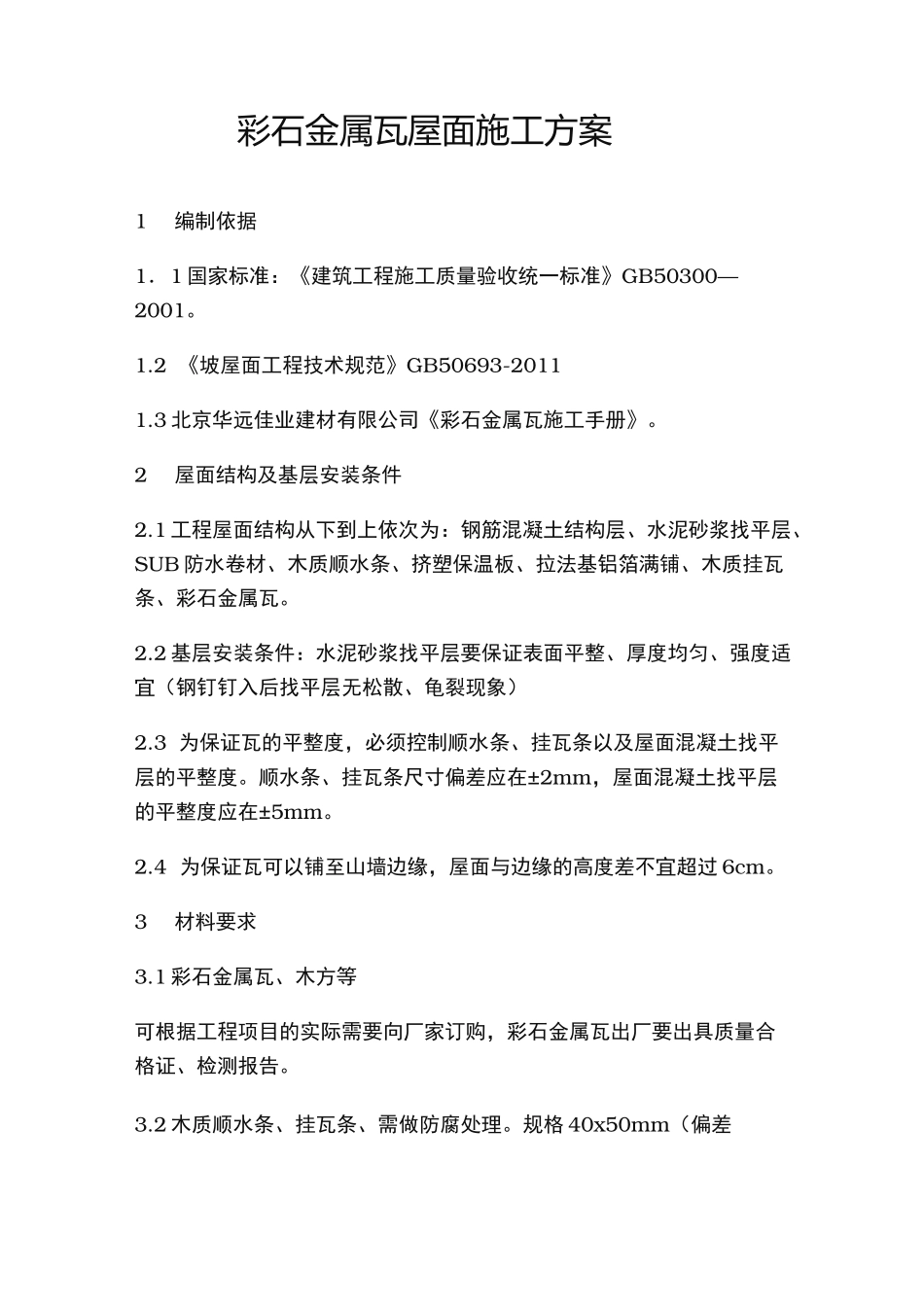

彩石金属瓦屋面工程施工组织设计方案

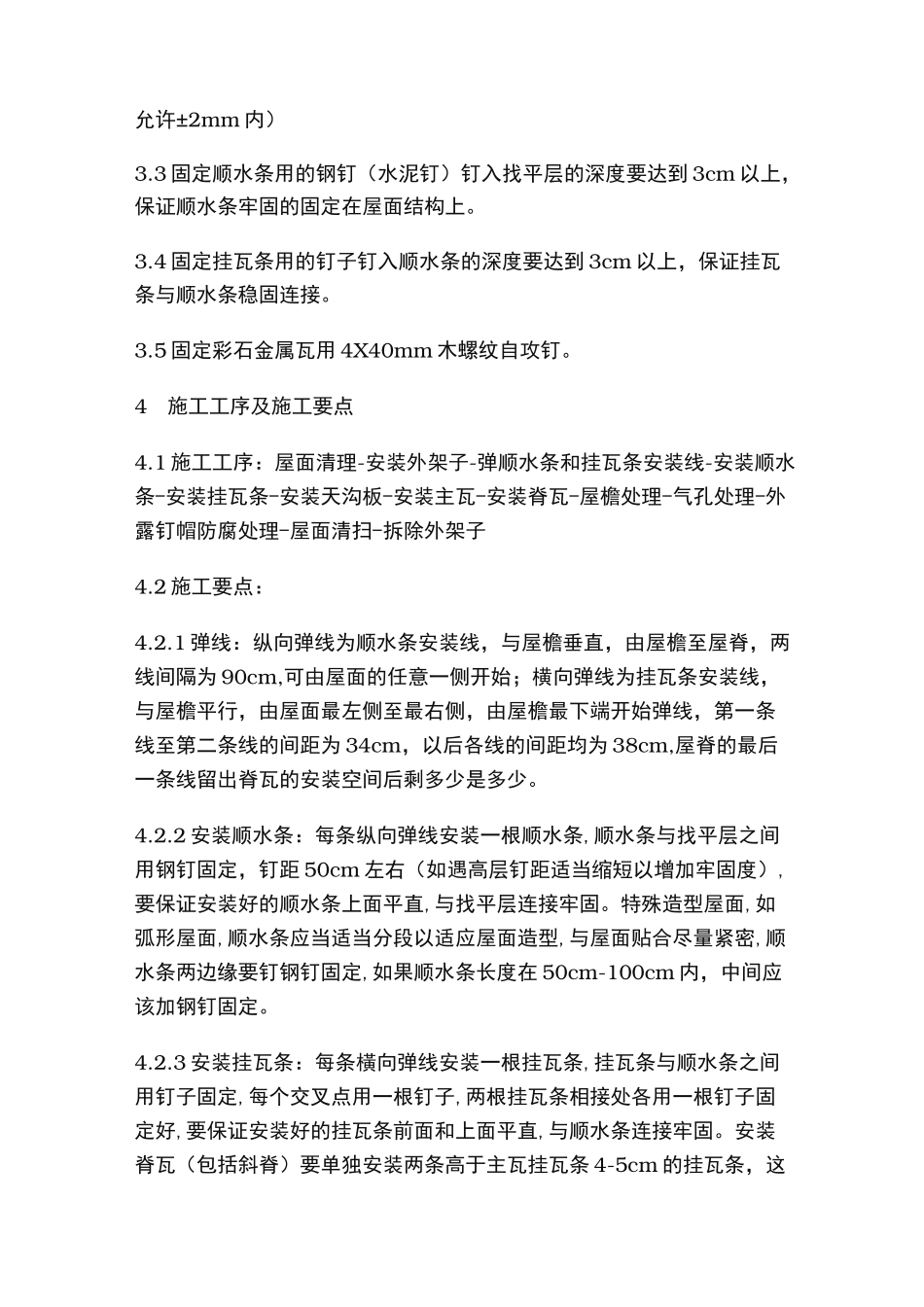

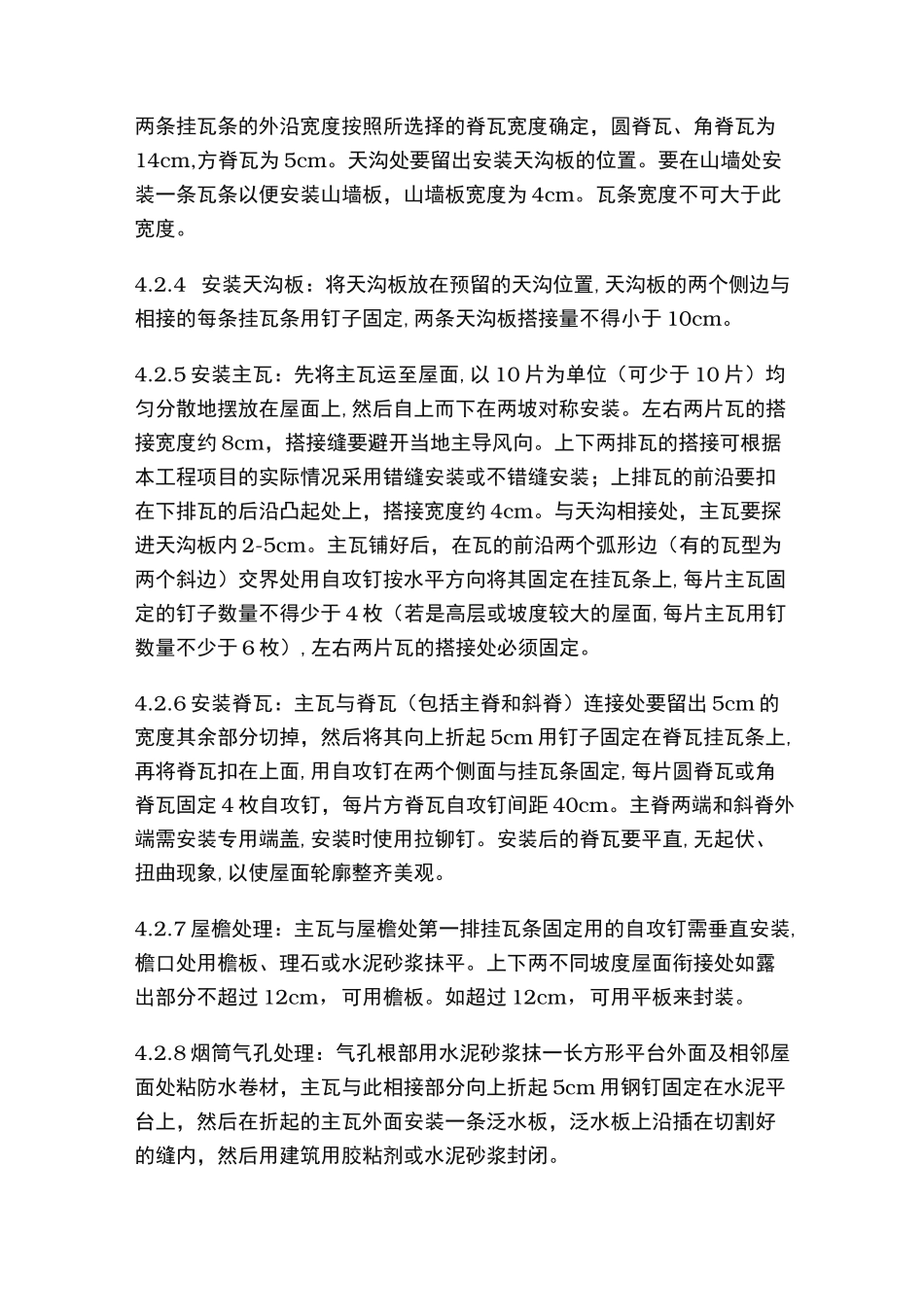

彩石金属瓦屋面施工方案1编制依据1．1 国家标准：《建筑工程施工质量验收统一标准》GB50300—2001。1.2 《坡屋面工程技术规范》GB50693-20111.3 北京华远佳业建材有限公司《彩石金属瓦施工手册》。2屋面结构及基层安装条件2.1 工程屋面结构从下到上依次为：钢筋混凝土结构层、水泥砂浆找平层、SUB 防水卷材、木质顺水条、挤塑保温板、拉法基铝箔满铺、木质挂瓦条、彩石金属瓦。2.2 基层安装条件：水泥砂浆找平层要保证表面平整、厚度均匀、强度适宜（钢钉钉入后找平层无松散、龟裂现象）2.3 为保证瓦的平整度，必须控制顺水条、挂瓦条以及屋面混凝土找平层的平整度。顺水条、挂瓦条尺寸偏差应在±2mm，屋面混凝土找平层的平整度应在±5mm。2.4 为保证瓦可以铺至山墙边缘，屋面与边缘的高度差不宜超过 6cm。3材料要求3.1 彩石金属瓦、木方等可根据工程项目的实际需要向厂家订购，彩石金属瓦出厂要出具质量合格证、检测报告。3.2 木质顺水条、挂瓦条、需做防腐处理。规格 40x50mm（偏差允许±2mm 内）3.3 固定顺水条用的钢钉（水泥钉）钉入找平层的深度要达到 3cm 以上，保证顺水条牢固的固定在屋面结构上。3.4 固定挂瓦条用的钉子钉入顺水条的深度要达到 3cm 以上，保证挂瓦条与顺水条稳固连接。3.5 固定彩石金属瓦用 4X40mm 木螺纹自攻钉。4施工工序及施工要点4.1 施工工序：屋面清理-安装外架子-弹顺水条和挂瓦条安装线-安装顺水条-安装挂瓦条-安装天沟板-安装主瓦-安装脊瓦-屋檐处理-气孔处理-外露钉帽防腐处理-屋面清扫-拆除外架子4.2 施工要点：4.2.1 弹线：纵向弹线为顺水条安装线，与屋檐垂直，由屋檐至屋脊，两线间隔为 90cm,可由屋面的任意一侧开始；横向弹线为挂瓦条安装线，与屋檐平行，由屋面最左侧至最右侧，由屋檐最下端开始弹线，第一条线至第二条线的间距为 34cm，以后各线的间距均为 38cm,屋脊的最后一条线留出脊瓦的安装空间后剩多少是多少。4.2.2 安装顺水条：每条纵向弹线安装一根顺水条,顺水条与找平层之间用钢钉固定，钉距 50cm 左右（如遇高层钉距适当缩短以增加牢固度）,要保证安装好的顺水条上面平直,与找平层连接牢固。特殊造型屋面,如弧形屋面,顺水条应当适当分段以适应屋面造型,与屋面贴合尽量紧密,顺水条两边缘要钉钢钉固定,如果顺水条长度在 50cm-100cm 内，中间应该加钢钉固定。4.2.3 安装挂瓦条：每条橫向弹线安装一根挂瓦条,挂瓦条与顺水条之间用钉子固定,每个交叉点用一根钉子...
