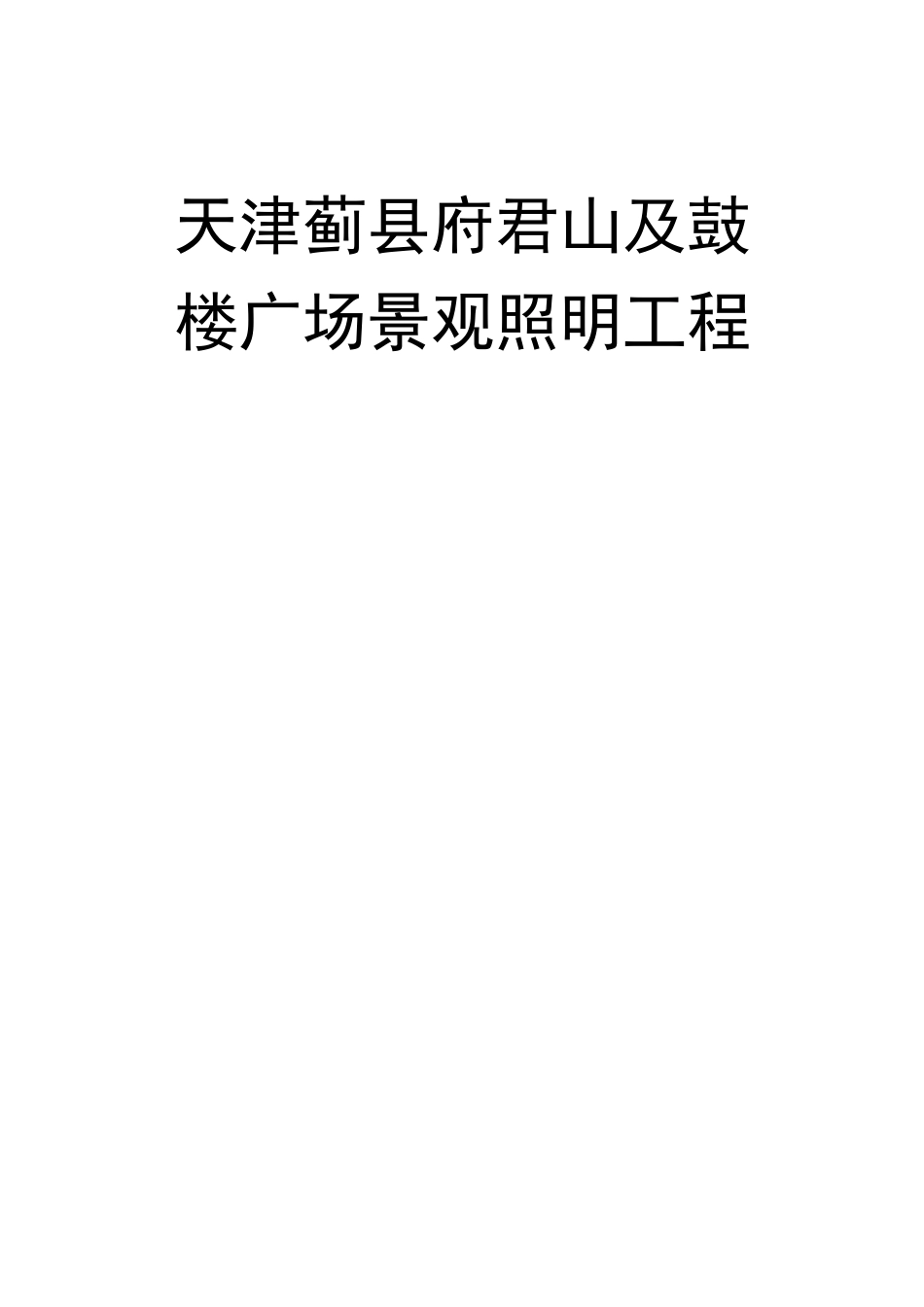

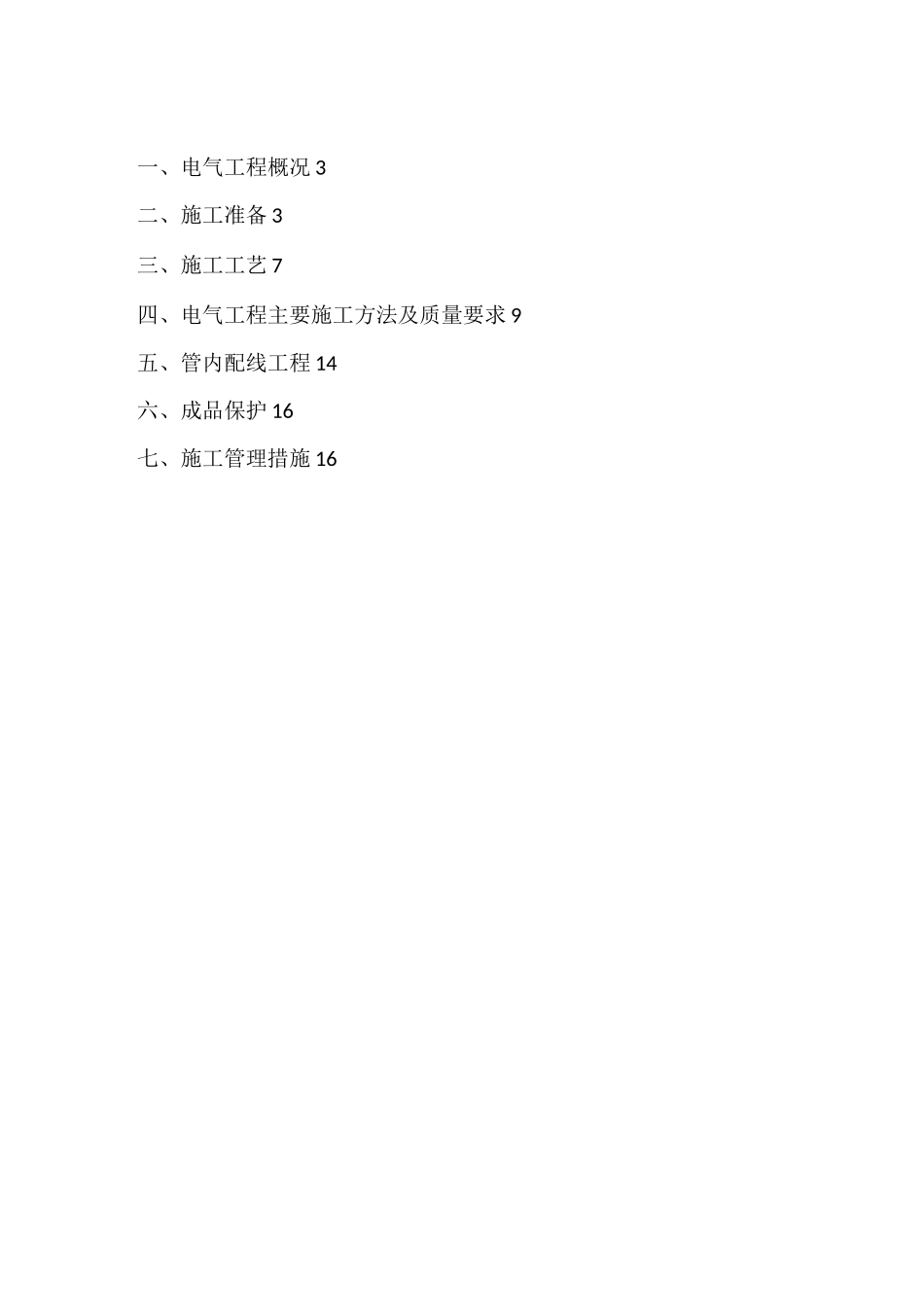

天津蓟县府君山及鼓楼广场景观照明工程一、电气工程概况 3二、施工准备 3三、施工工艺 7四、电气工程主要施工方法及质量要求 9五、管内配线工程 14六、成品保护 16七、施工管理措施 16、电气工程概况本工程为鼓楼广场及府君山广场，府君山山脊，天马，神女景观量化工程。1. 鼓楼广场广场施工包括鼓楼，渔阳南楼牌楼，武定街牌楼，文昌街牌楼，渔阳酒楼，新华书店，地下商场入口（4 座），3 号商铺，蓟州影院，超前通讯连锁，1 号商铺，2 号商铺的照明工程。每处加控制箱一个。总电源引自蓟州影院与 3 号商铺之间配电所，配电箱明装在号商铺夹道外墙上。2. 府君山广场增加庭院灯及照树灯，高杆灯光源更换。3. 府君山沿山脊做高杆灯，把山脊照亮。二、施工准备施工前技术人员必须详细审图，提出问题并在图纸会审时落实。然后要根据工程特点编制施土方案，并编排进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。2.1 技术准备2.1.1. 施工图纸和技术资料齐全。2.1.2. 施工方案编制完毕并经审批。2.1.3. 施工前应组织参施人员熟悉图纸、方案，并进行技术、环境、安全交底。2.2 材料准备因本工程场地比较狭小，所以现场施工技术人员、材料人员需与建设(监理)和土建单位密切配合，做到材料随用随进。2.2.1.管材、连接套管应采用同一金属材料制作，并符合国家现行标准《套接紧定式钢导管电线管路施工及验收规程》(CECS120:2000)规定。2.2.2.管材及附件的规格符合设计要求，管材表面有明显、不脱落的产品标识，有出厂合格证和材质证明。2.2.3.管材、连接套管及其金属附件：内、外壁镀层均匀、表面光洁、壁厚均匀，无变形等缺陷。2.2.4.连接套管的长度不小于管外径的 2 倍〜3.5 倍。2.2.5. 连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致。2.2.6.紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好,顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。2.2.7.套接紧定式钢导管管材、管接件、紧定螺钉、螺纹接头爪型螺母规格参见表 14-7〜表 14-10 和图 14-11〜图 14T4。A14-7 罅钾张啓皆管对垃伏忠 unnJ规褚■>LG竝■Mo16£0253£40外径允许備差D—D”300—0,300-D.300—0.400—0.40壁厚 S1.SO1.601.601.601.&D壁厚允许伽差+0.15+0.15±0.吒+0.15+C-.15长度匸4000400D4DD04DDD40DD拴度许恫差土5”00+5,00+5.00+5.00+5.00表 14JUGH 营按头航梢态；mm?暑 14-?JDG 紧定蠟钉规...
