溢洪道混凝土施工方案[优秀工程方案]

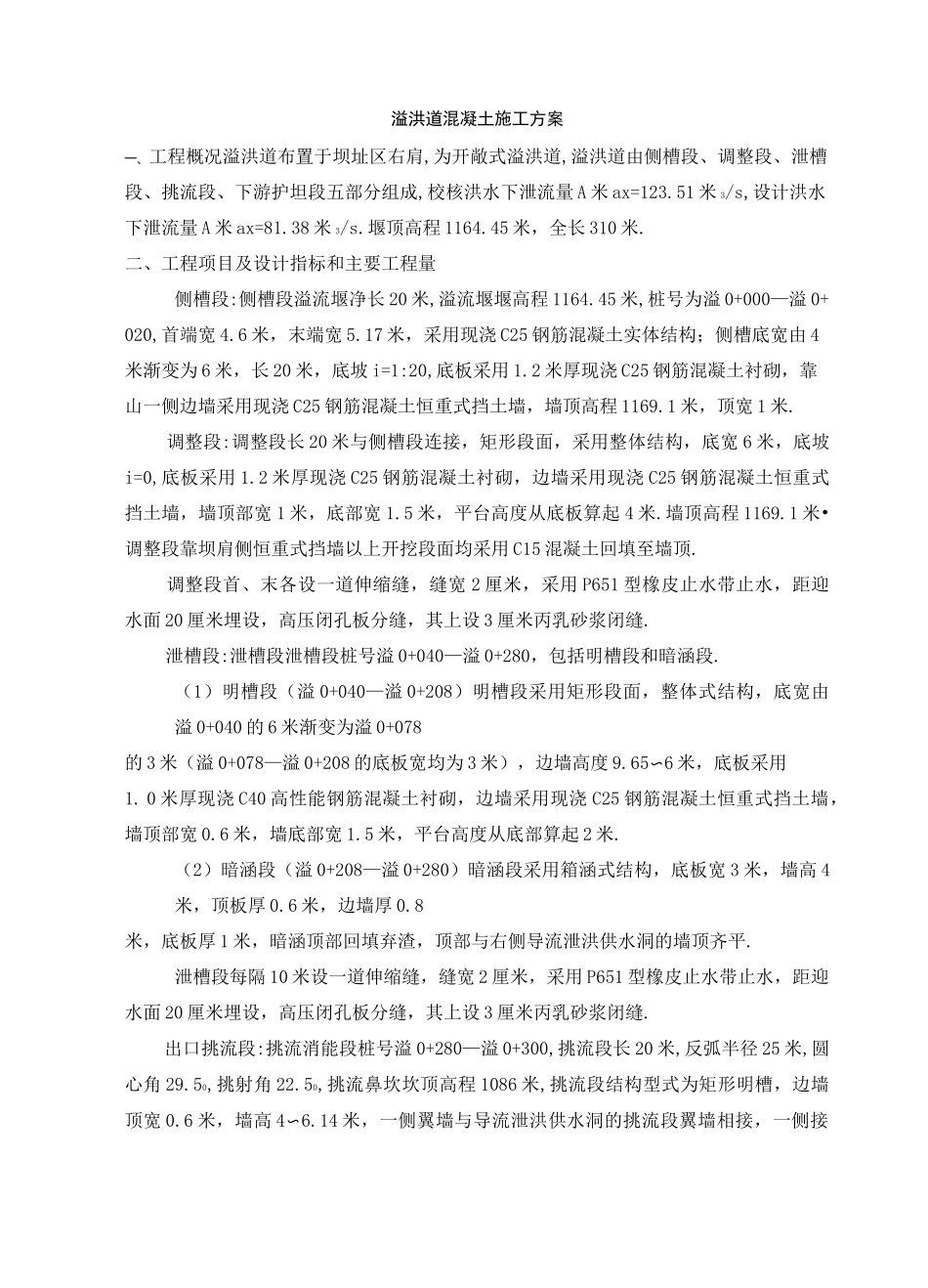

溢洪道混凝土施工方案一、工程概况溢洪道布置于坝址区右肩,为开敞式溢洪道,溢洪道由侧槽段、调整段、泄槽段、挑流段、下游护坦段五部分组成,校核洪水下泄流量 A 米 ax=123.51 米 3/s,设计洪水下泄流量 A 米 ax=81.38 米 3/s.堰顶高程 1164.45 米，全长 310 米.二、工程项目及设计指标和主要工程量侧槽段:侧槽段溢流堰净长 20 米,溢流堰堰高程 1164.45 米,桩号为溢 0+000—溢 0+020,首端宽 4.6 米，末端宽 5.17 米，采用现浇 C25 钢筋混凝土实体结构；侧槽底宽由 4米渐变为 6 米，长 20 米，底坡 i=1:20,底板采用 1.2 米厚现浇 C25 钢筋混凝土衬砌，靠山一侧边墙采用现浇 C25 钢筋混凝土恒重式挡土墙，墙顶高程 1169.1 米，顶宽 1 米.调整段:调整段长 20 米与侧槽段连接，矩形段面，采用整体结构，底宽 6 米，底坡i=0,底板采用 1.2 米厚现浇 C25 钢筋混凝土衬砌，边墙采用现浇 C25 钢筋混凝土恒重式挡土墙，墙顶部宽 1 米，底部宽 1.5 米，平台高度从底板算起 4 米.墙顶高程 1169.1 米•调整段靠坝肩侧恒重式挡墙以上开挖段面均采用 C15 混凝土回填至墙顶.调整段首、末各设一道伸缩缝，缝宽 2 厘米，采用 P651 型橡皮止水带止水，距迎水面 20 厘米埋设，高压闭孔板分缝，其上设 3 厘米丙乳砂浆闭缝.泄槽段:泄槽段泄槽段桩号溢 0+040—溢 0+280，包括明槽段和暗涵段.（1）明槽段（溢 0+040—溢 0+208）明槽段采用矩形段面，整体式结构，底宽由溢 0+040 的 6 米渐变为溢 0+078的 3 米（溢 0+078—溢 0+208 的底板宽均为 3 米），边墙高度 9.65〜6 米，底板采用1. 0 米厚现浇 C40 高性能钢筋混凝土衬砌，边墙采用现浇 C25 钢筋混凝土恒重式挡土墙，墙顶部宽 0.6 米，墙底部宽 1.5 米，平台高度从底部算起 2 米.（2）暗涵段（溢 0+208—溢 0+280）暗涵段采用箱涵式结构，底板宽 3 米，墙高 4米，顶板厚 0.6 米，边墙厚 0.8米，底板厚 1 米，暗涵顶部回填弃渣，顶部与右侧导流泄洪供水洞的墙顶齐平.泄槽段每隔 10 米设一道伸缩缝，缝宽 2 厘米，采用 P651 型橡皮止水带止水，距迎水面 20 厘米埋设，高压闭孔板分缝，其上设 3 厘米丙乳砂浆闭缝.出口挑流段:挑流消能段桩号溢 0+280—溢 0+300,挑流段长 20 米,反弧半径 25 米,圆心角 29.50,挑射角 22.50,挑流鼻坎坎顶高程 1086 米,挑流段结构型式为矩形明槽，边墙顶宽...
