热力工程试运行方案

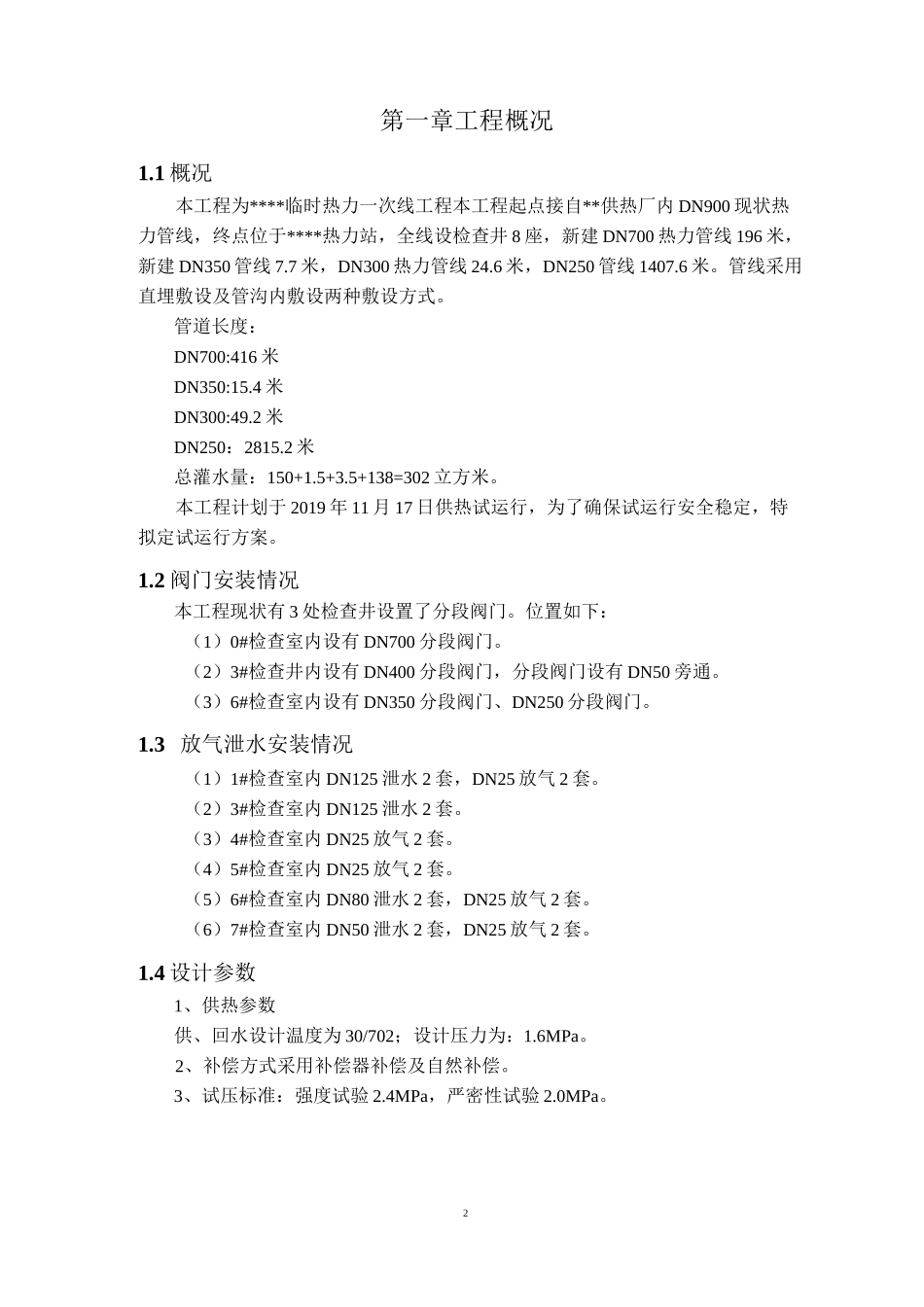

1第一章工程概况 21.1 概况 21.2 阀门安装情况 21.3 放气泄水安装情况 21.4 设计参数 21.5 管线平面布置图 3第二章试运行要求 42.1 试运行范围 42.2 试运行质量标准 42.3 试运行应具备的条件 4第三章试运行部署 53.1 系统连通 53.2 试运行时的压力、温度测量 63.3 放气点 63.4 试运管网运行参数 73.5 试运行工作流程 73.6 安全要求 9第四章试运行档案管理 104.1 试运行期间技术资料管理 104.2 资料表格 102第一章工程概况1.1 概况本工程为****临时热力一次线工程本工程起点接自**供热厂内 DN900 现状热力管线，终点位于****热力站，全线设检查井 8 座，新建 DN700 热力管线 196 米，新建 DN350 管线 7.7 米，DN300 热力管线 24.6 米，DN250 管线 1407.6 米。管线采用直埋敷设及管沟内敷设两种敷设方式。管道长度：DN700:416 米DN350:15.4 米DN300:49.2 米DN250：2815.2 米总灌水量：150+1.5+3.5+138=302 立方米。本工程计划于 2019 年 11 月 17 日供热试运行，为了确保试运行安全稳定，特拟定试运行方案。1.2 阀门安装情况本工程现状有 3 处检查井设置了分段阀门。位置如下：（1）0#检查室内设有 DN700 分段阀门。（2）3#检查井内设有 DN400 分段阀门，分段阀门设有 DN50 旁通。（3）6#检查室内设有 DN350 分段阀门、DN250 分段阀门。1.3 放气泄水安装情况（1）1#检查室内 DN125 泄水 2 套，DN25 放气 2 套。（2）3#检查室内 DN125 泄水 2 套。（3）4#检查室内 DN25 放气 2 套。（4）5#检查室内 DN25 放气 2 套。（5）6#检查室内 DN80 泄水 2 套，DN25 放气 2 套。（6）7#检查室内 DN50 泄水 2 套，DN25 放气 2 套。1.4 设计参数1、供热参数供、回水设计温度为 30/702；设计压力为：1.6MPa。2、补偿方式采用补偿器补偿及自然补偿。3、试压标准：强度试验 2.4MPa，严密性试验 2.0MPa。1.5 管线平面布置图35#直埋放气DN2504第二章试运行要求2.1 试运行范围本次试运行为全线整体试运行，起点为****供热厂内的 DN900/DN700 直埋平行分支处，终点为****热力站，管线全长 1635.9 米，管径为 DN250-DN700。目前管线 0#井分段阀门处于关闭状态。2.2 试运行质量标准1、试运行应符合国家、行业、企业相关法律法规的要求；2、管道、设备及管件正常工作，无渗漏；3、固定支架、导向支架立柱无变形；4、滑动支架工作正常，无失...
