(完整版)屋顶光伏电站设计建设方案

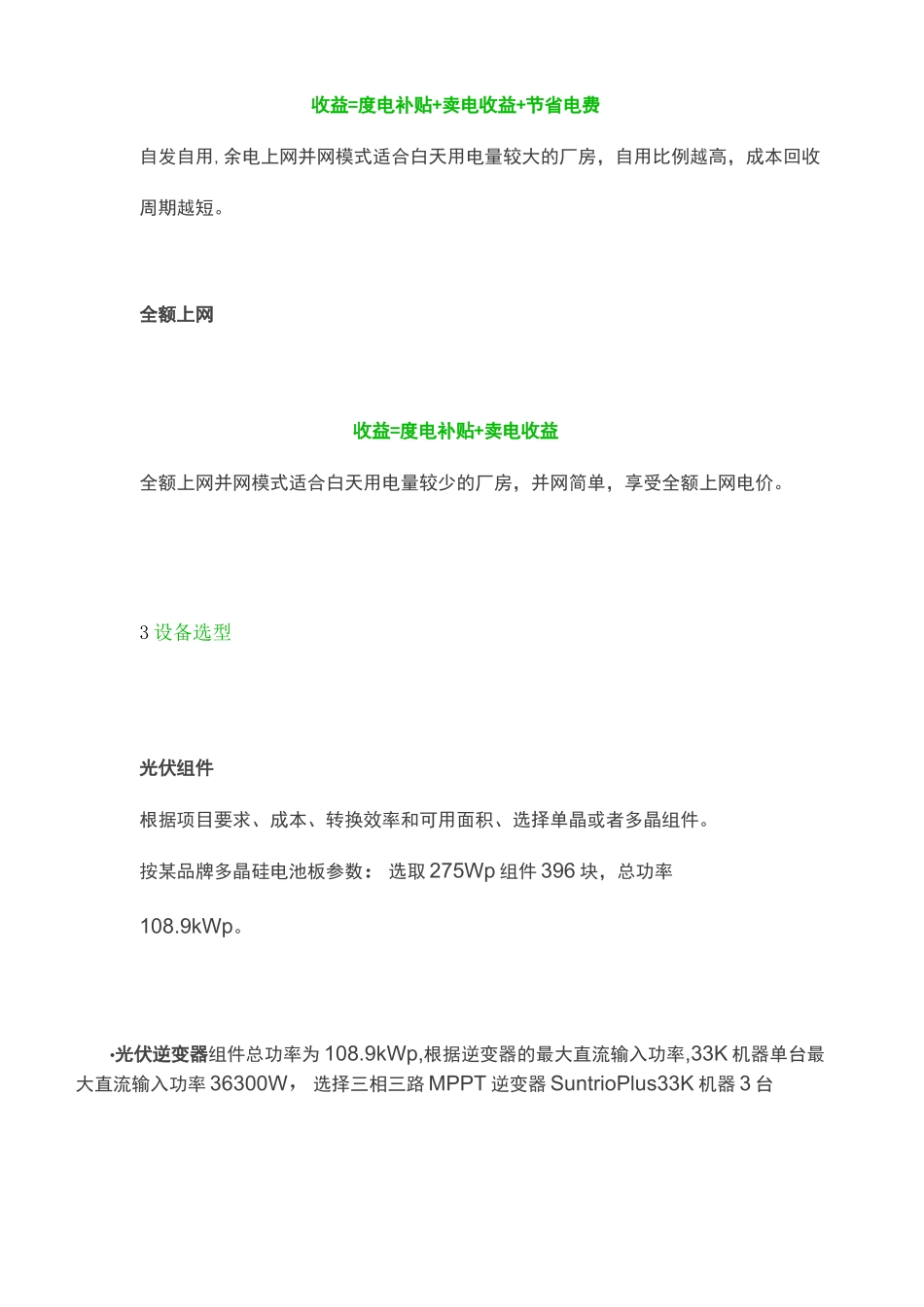

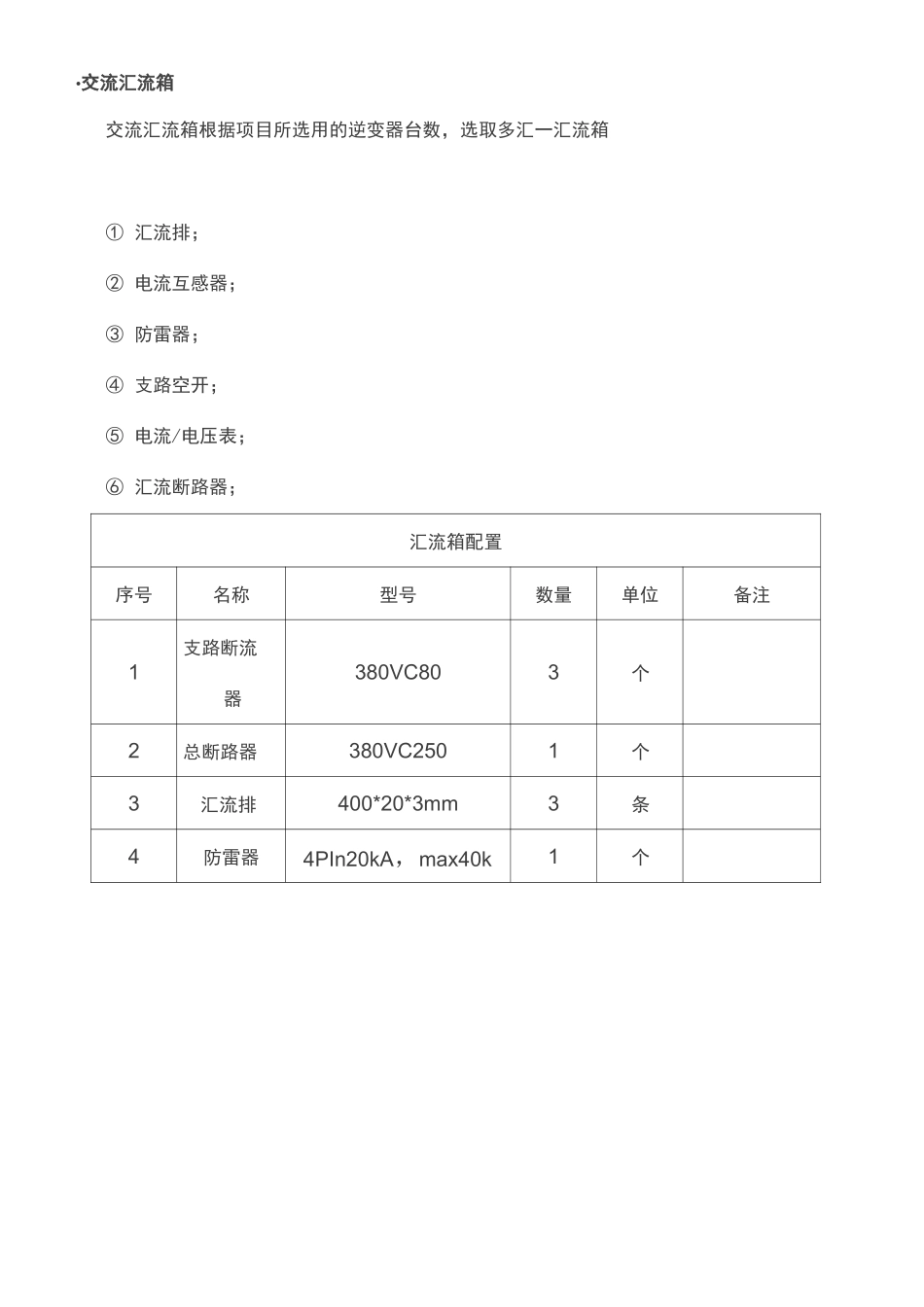

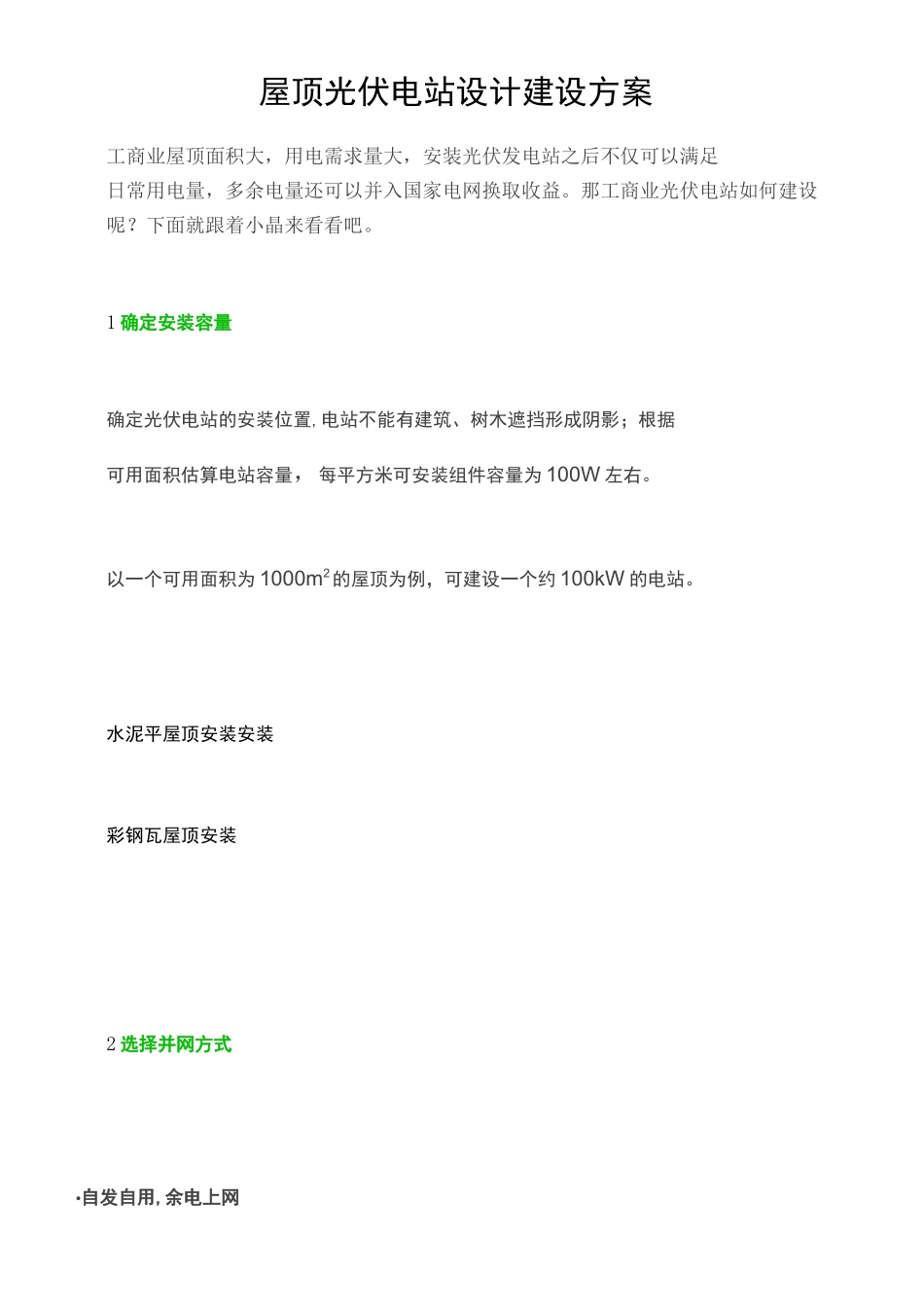

屋顶光伏电站设计建设方案工商业屋顶面积大，用电需求量大，安装光伏发电站之后不仅可以满足日常用电量，多余电量还可以并入国家电网换取收益。那工商业光伏电站如何建设呢？下面就跟着小晶来看看吧。1 确定安装容量确定光伏电站的安装位置,电站不能有建筑、树木遮挡形成阴影；根据可用面积估算电站容量，每平方米可安装组件容量为 100W 左右。以一个可用面积为 1000m2的屋顶为例，可建设一个约 100kW 的电站。水泥平屋顶安装安装彩钢瓦屋顶安装2 选择并网方式•自发自用,余电上网收益=度电补贴+卖电收益+节省电费自发自用,余电上网并网模式适合白天用电量较大的厂房，自用比例越高，成本回收周期越短。全额上网收益=度电补贴+卖电收益全额上网并网模式适合白天用电量较少的厂房，并网简单，享受全额上网电价。3 设备选型光伏组件根据项目要求、成本、转换效率和可用面积、选择单晶或者多晶组件。按某品牌多晶硅电池板参数：选取 275Wp 组件 396 块，总功率108.9kWp。•光伏逆变器组件总功率为 108.9kWp,根据逆变器的最大直流输入功率,33K 机器单台最大直流输入功率 36300W，选择三相三路 MPPT 逆变器 SuntrioPlus33K 机器 3 台•交流汇流箱交流汇流箱根据项目所选用的逆变器台数，选取多汇一汇流箱① 汇流排；② 电流互感器；③ 防雷器；④ 支路空开；⑤ 电流/电压表；⑥ 汇流断路器；汇流箱配置序号名称型号数量单位备注1支路断流器380VC803个2总断路器380VC2501个3汇流排400*20*3mm3条4防雷器4PIn20kA，max40k1个•逆变器与组件的匹配电压要求：(1) 组串开路电压处于逆变器的 MPPT 电压范围内并且大于启动电压；(2) 同一路 MPPT 中，不同组串中组件并联数量相同，所串联的电池板规格一致；电流要求：组串并联后电流不大于逆变器最大输入电流；电缆要求：组件串并联中要求电缆接线合理，尽量减少直流电缆长度，避免损耗。正确连接错误连接•交直流线缆直流电缆要求：直流电缆一般选择光伏认证专用线缆,目前常用的是PV1-F1*4mm。光伏阵列到逆变器的直流电缆长度应尽可能短，以减少线缆上的功率损耗。交流电缆要求：交流线缆一般选用 YJV 型电缆，根据逆变器最大输出电流，查询线缆载流量，可确定线缆的型号。33kW 逆变器配置 YJV4x25+1x16mm2 铜芯线缆即可满足载流要求。汇流箱出线配置YJV4x70+1x35mm2铜芯线缆即可满足载流要求。光伏直流电缆光伏直流电缆4 系统安装要求组件排布组件朝向：理想的安装方位...
