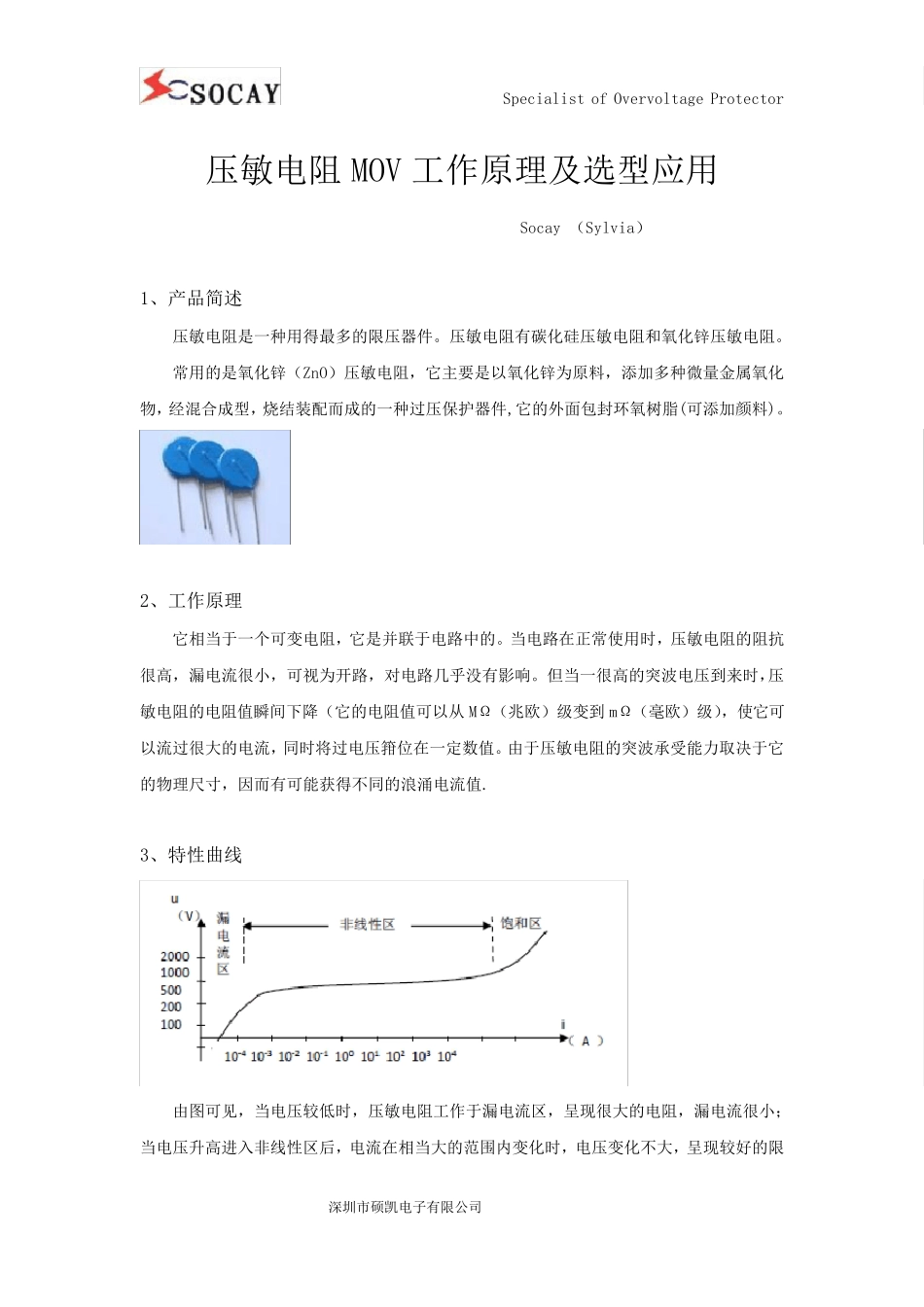

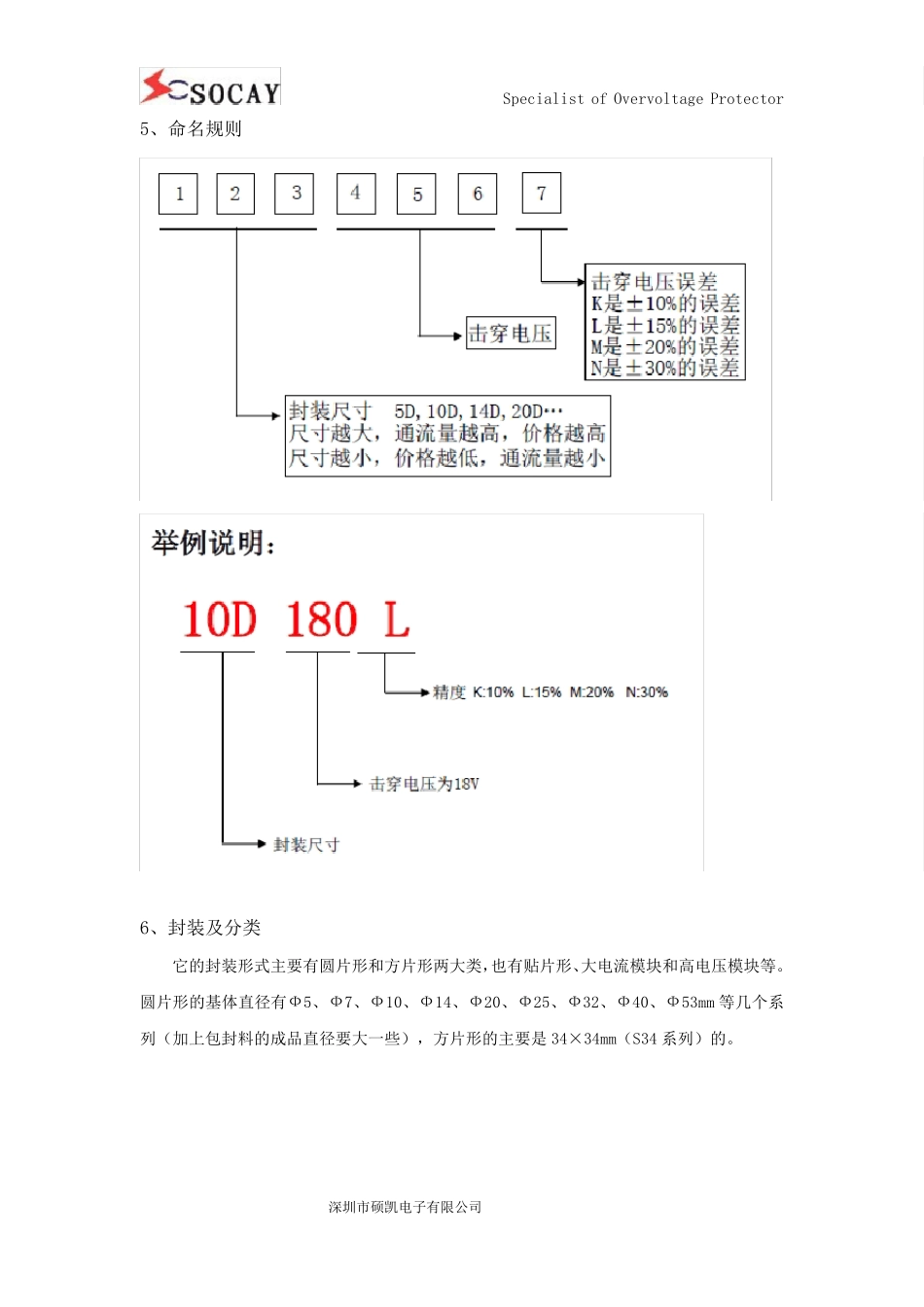

Specialist of Overvoltage Protector深圳市硕凯电子有限公司压敏电阻MOV 工作原理及选型应用Socay （Sylvia）1、产品简述压敏电阻是一种用得最多的限压器件。压敏电阻有碳化硅压敏电阻和氧化锌压敏电阻。常用的是氧化锌（ZnO）压敏电阻，它主要是以氧化锌为原料，添加多种微量金属氧化物，经混合成型，烧结装配而成的一种过压保护器件,它的外面包封环氧树脂(可添加颜料)。2、工作原理它相当于一个可变电阻，它是并联于电路中的。当电路在正常使用时，压敏电阻的阻抗很高，漏电流很小，可视为开路，对电路几乎没有影响。但当一很高的突波电压到来时，压敏电阻的电阻值瞬间下降（它的电阻值可以从MΩ（兆欧）级变到mΩ（毫欧）级），使它可以流过很大的电流，同时将过电压箝位在一定数值。由于压敏电阻的突波承受能力取决于它的物理尺寸，因而有可能获得不同的浪涌电流值.3、特性曲线由图可见，当电压较低时，压敏电阻工作于漏电流区，呈现很大的电阻，漏电流很小；当电压升高进入非线性区后，电流在相当大的范围内变化时，电压变化不大，呈现较好的限Specialist of Overvoltage Protector深圳市硕凯电子有限公司压特性；电压再升高，压敏电阻进入饱和区，呈现一个很小的线性电阻，由于电流很大，时间一长就会使压敏电阻过热烧毁甚至炸裂。正常使用时压敏电阻处于漏电流区，受到浪涌冲击时进入非线性区泄放浪涌电流，一般不能进入饱和区。4、主要特性参数①压敏电压UN（U1mA）：通常以在压敏电阻上通过1mA 直流电流时的电压来表示其是否导通的标志电压，这个电压就称为压敏电压UN。压敏电压也常用符号U1mA 表示。压敏电压的误差范围一般是±10%。在试验和实际使用中，通常把压敏电压从正常值下降 10%作为压敏电阻失效的判据。②最大持续工作电压UC：指压敏电阻能长期承受的最大交流电压有效值 Uac或最大直流电压Udc。一般Uac≈0.64U1mA，Udc≈0.83U1mA。③通流量（最大冲击电流）IP：指压敏电阻能够承受的8/20μs 波的最大冲击电流峰值。“能够承受”的含义是，冲击后压敏电压的变化率不大于10%。现行的技术规格书中通常都给出了冲击1 次的IP 值（见下表）。④最大箝位电压（限制电压）VC：技术规格书中给出的最大箝位电压值是指给压敏电阻施加规定的8/20μs 波冲击电流IX（A）时（见下表），压敏电阻上呈现的电压。实际使用中，压敏电压越高，施加的冲击电流越大，限制电压（或称残压）就越高。&压敏电阻的降额特性：对压敏电阻进...
