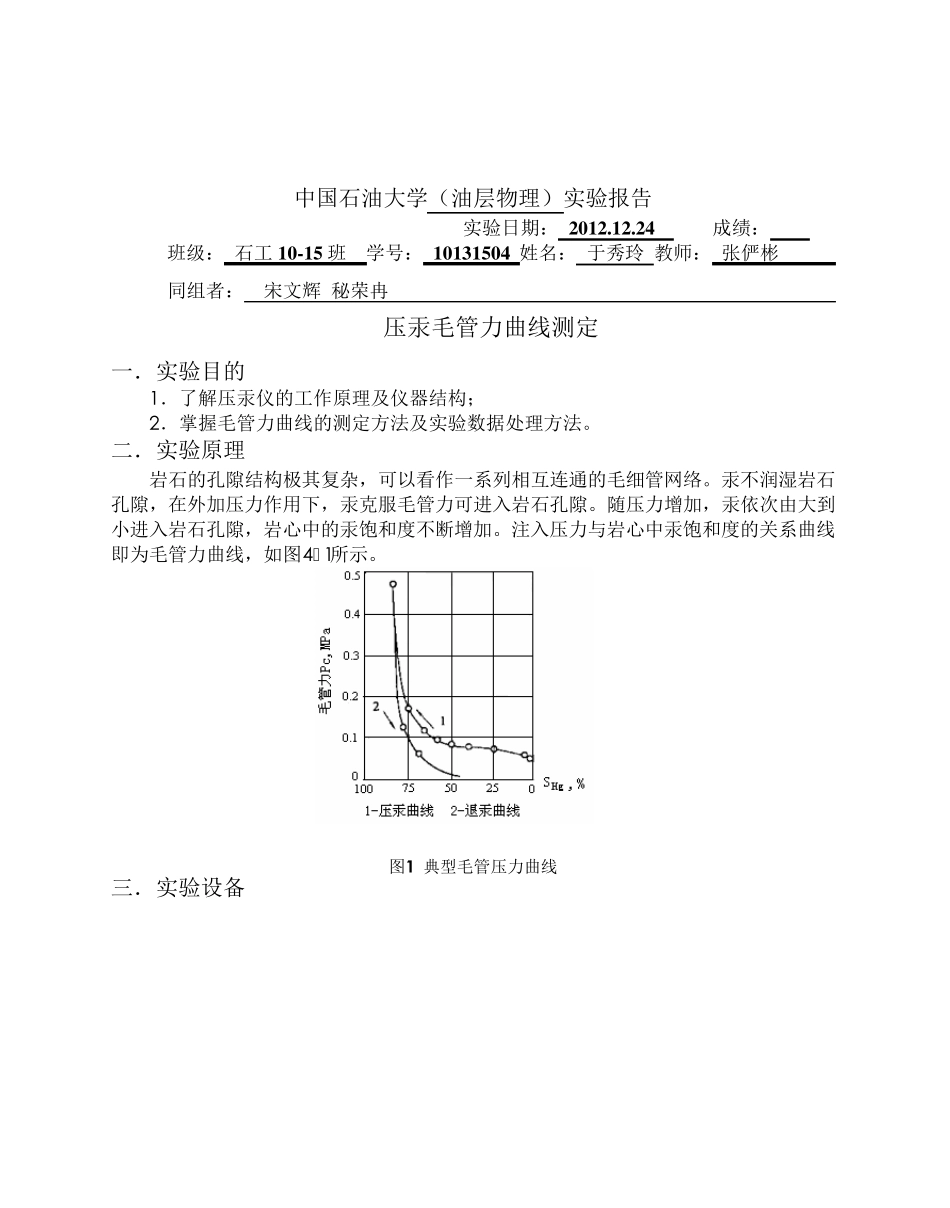

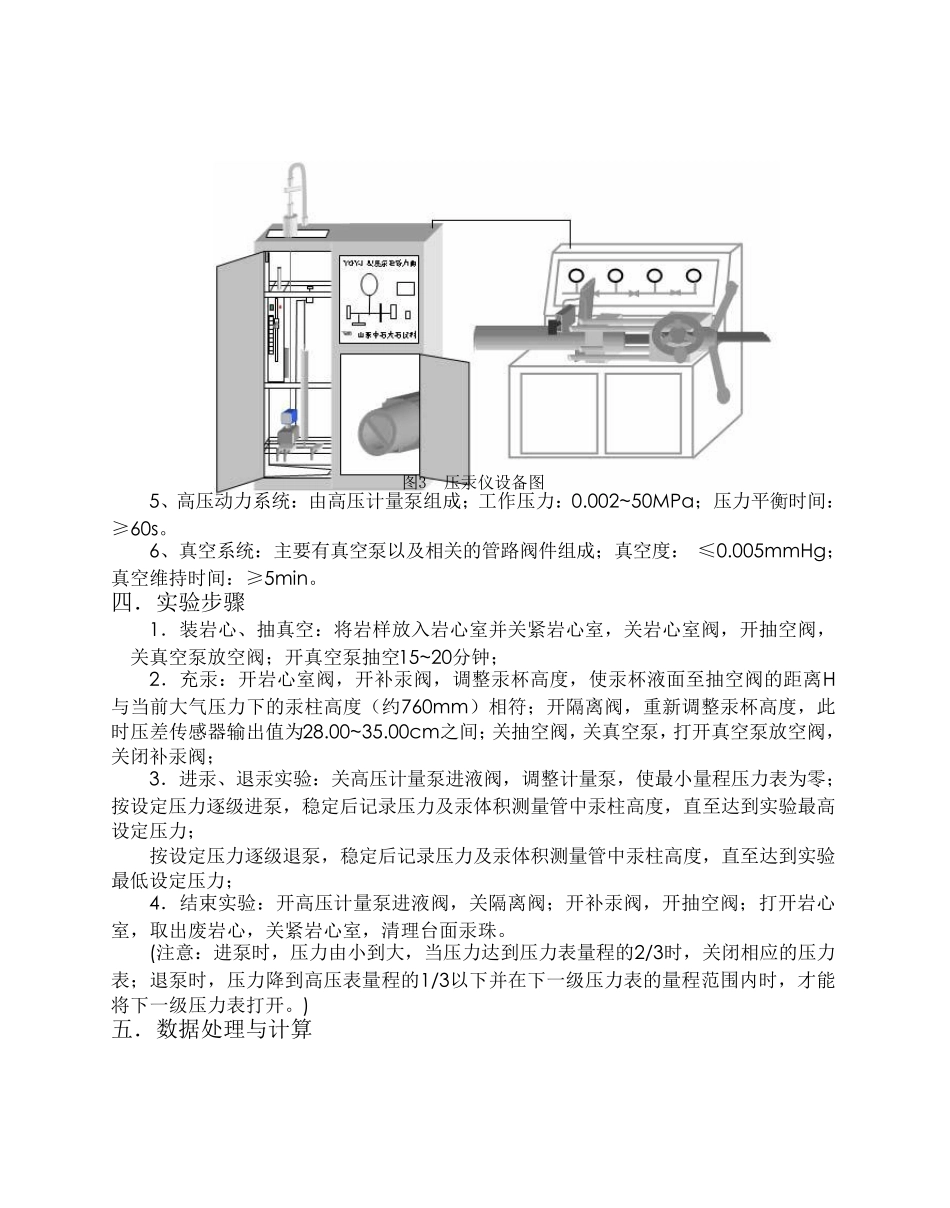

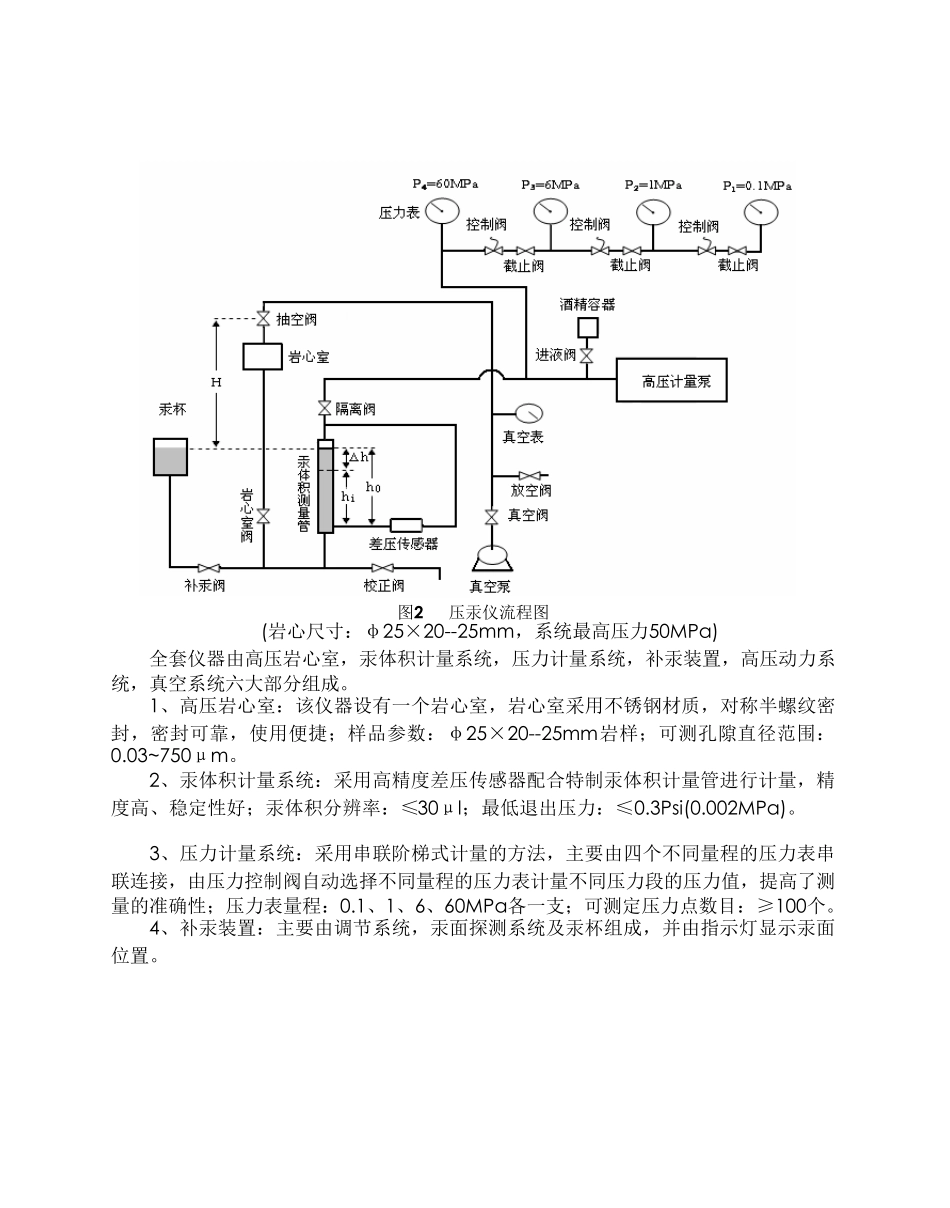

中国石油大学（油层物理）实验报告 实验日期： 2 0 1 2 .1 2 .2 4 成绩： 班级： 石工1 0 -1 5 班 学号： 1 0 1 3 1 5 0 4 姓名： 于秀玲 教师： 张俨彬 同组者： 宋文辉 秘荣冉 压汞毛管力曲线测定 一．实验目的 1．了解压汞仪的工作原理及仪器结构； 2．掌握毛管力曲线的测定方法及实验数据处理方法。 二．实验原理 岩石的孔隙结构极其复杂，可以看作一系列相互连通的毛细管网络。汞不润湿岩石孔隙，在外加压力作用下，汞克服毛管力可进入岩石孔隙。随压力增加，汞依次由大到小进入岩石孔隙，岩心中的汞饱和度不断增加。注入压力与岩心中汞饱和度的关系曲线即为毛管力曲线，如图4-1所示。 图1 典型毛管压力曲线 三．实验设备 图2 压汞仪流程图 (岩心尺寸：φ25×20--25mm，系统最高压力50MPa) 全套仪器由高压岩心室，汞体积计量系统，压力计量系统，补汞装置，高压动力系统，真空系统六大部分组成。 1、高压岩心室：该仪器设有一个岩心室，岩心室采用不锈钢材质，对称半螺纹密封，密封可靠，使用便捷；样品参数：φ25×20--25mm岩样；可测孔隙直径范围：0.03~ 750μm。 2、汞体积计量系统：采用高精度差压传感器配合特制汞体积计量管进行计量，精度高、稳定性好；汞体积分辨率：≤30μl；最低退出压力：≤0.3Psi(0.002MPa)。 3、压力计量系统：采用串联阶梯式计量的方法，主要由四个不同量程的压力表串联连接，由压力控制阀自动选择不同量程的压力表计量不同压力段的压力值，提高了测量的准确性；压力表量程：0.1、1、6、60MPa各一支；可测定压力点数目：≥100个。 4、补汞装置：主要由调节系统，汞面探测系统及汞杯组成，并由指示灯显示汞面位置。 图3 压汞仪设备图 5、高压动力系统：由高压计量泵组成；工作压力：0.002~ 50MPa；压力平衡时间：≥60s。 6、真空系统：主要有真空泵以及相关的管路阀件组成；真空度： ≤0.005mmHg；真空维持时间：≥5min。 四．实验步骤 1．装岩心、抽真空：将岩样放入岩心室并关紧岩心室，关岩心室阀，开抽空阀，关真空泵放空阀；开真空泵抽空15~ 20分钟； 2．充汞：开岩心室阀，开补汞阀，调整汞杯高度，使汞杯液面至抽空阀的距离H与当前大气压力下的汞柱高度（约760mm）相符；开隔离阀，重新调整汞杯高度，此时压差传感器输出值为28.00~ 35.00cm之间；关抽空阀，关真空泵，打开真空泵放空阀，关闭补汞阀； 3．进汞、退汞实验：关高压计量泵进液...
