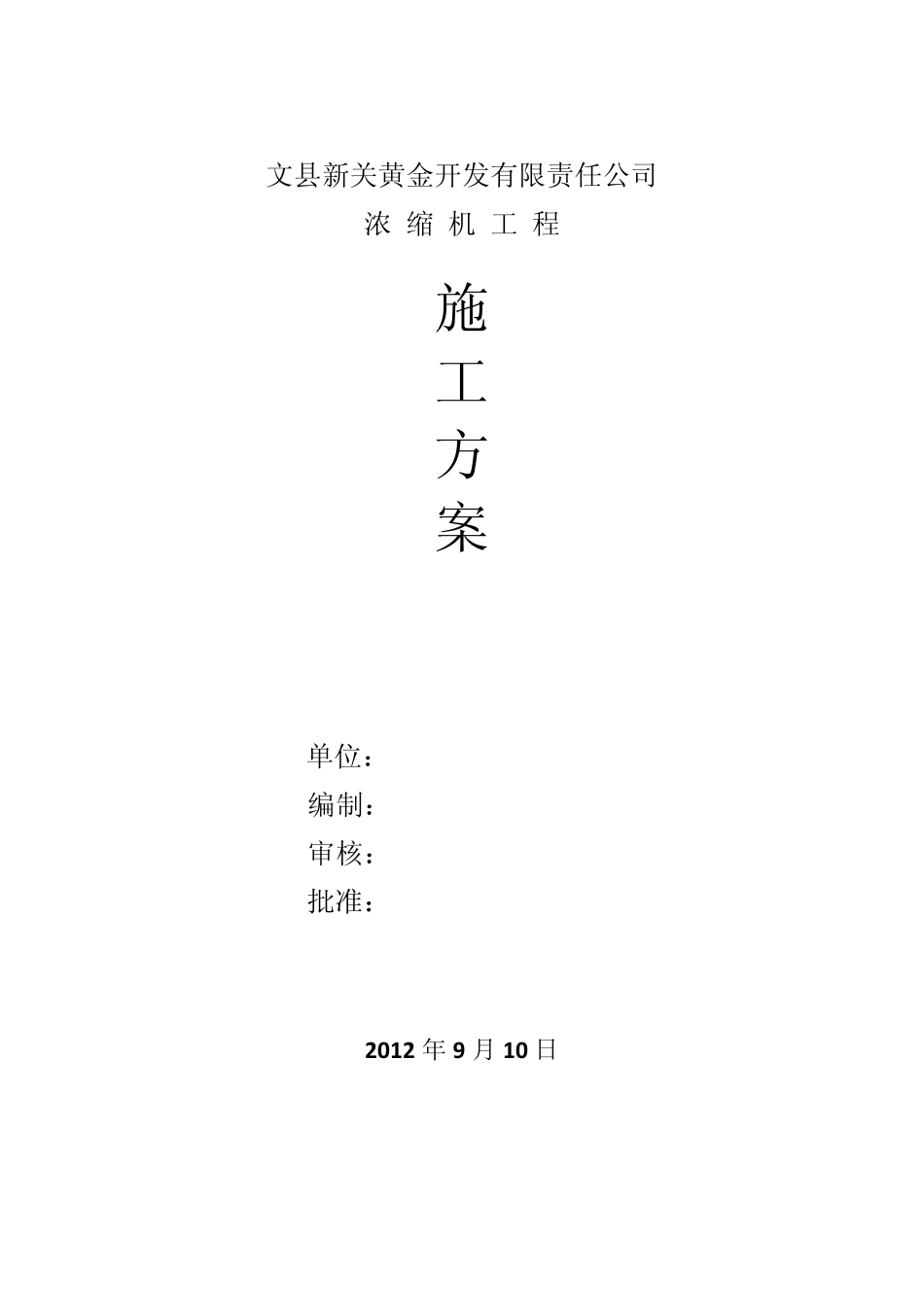

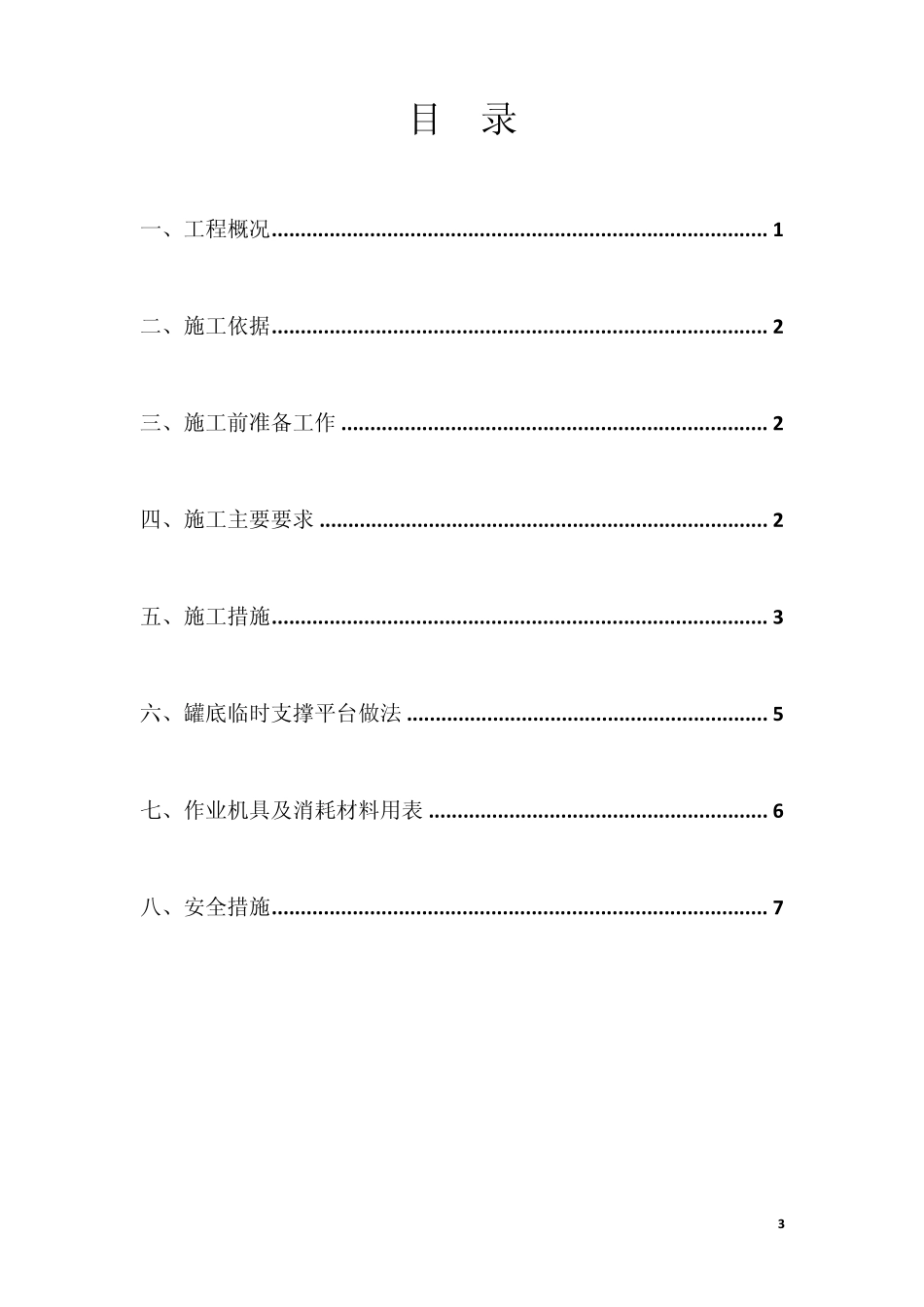

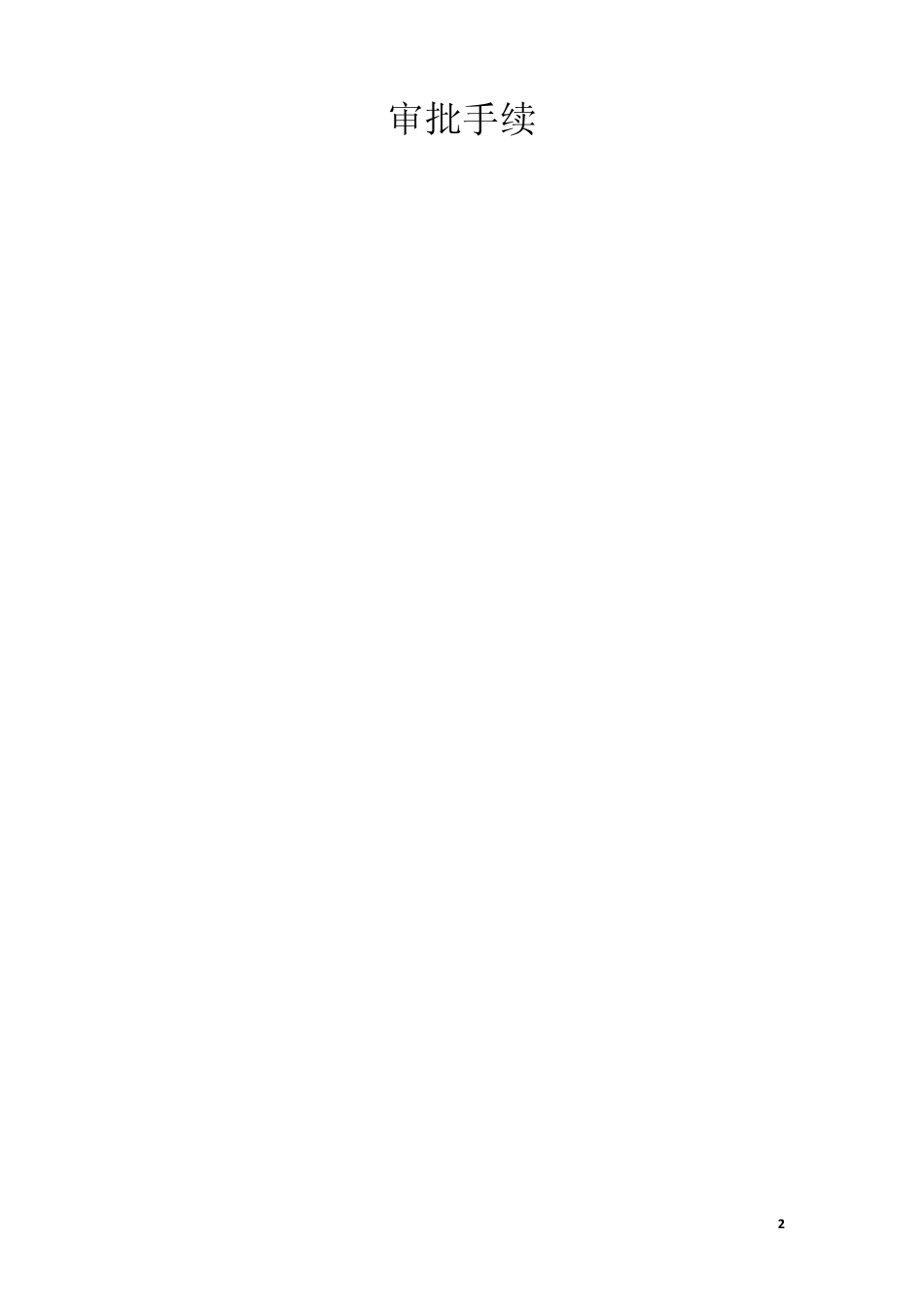

文县新关黄金开发有限责任公司 浓 缩 机 工 程 施 工 方 案 单位： 编制： 审核： 批准： 2012 年 9 月 10 日 2 审批手续 3 目 录 一、工程概况 ...................................................................................... 1 二、施工依据 ...................................................................................... 2 三、施工前准备工作 .......................................................................... 2 四、施工主要要求 .............................................................................. 2 五、施工措施 ...................................................................................... 3 六、罐底临时支撑平台做法 ............................................................... 5 七、作业机具及消耗材料用表 ........................................................... 6 八、安全措施 ...................................................................................... 7 1 一、工程概况 2 二、施工依据 1、甲方提供的图纸 KS30J-01，KS30J-02，KS30J-03。主要施工内容是01 池体，02 钢支架，03 钢梯。 2、《钢结构施工及验收规范（GB50205-2001）》。 3、《钢结构设计手册（2004 版）》。 4、其他相关标准。 三、施工前准备工作 1、检验土建基础是否符合要求。基础标高允许偏差为 0~-20mm，任何一个柱基础位置偏差为+5mm，基础方位是否准确。 2、预埋板不平度小于 2mm。 3、钢结构制作前应在基础 50 米内平整一块 1000 ㎡制作场地。 4、制安场地配备电压 380V，容量大于 200KVA。 5、道路和水已具备，满足施工要求。 四、施工主要要求 1、材料进场后应摆放整齐，分类堆放。 2、应检查每批钢材合格证，没有合格证的钢材经甲方同意，送理化检验站检验合格后方可使用，否则不得用在主要构件上。 3、在切割过程中发现钢材有起皮、破损时不得使用。 4、钢材表面锈蚀、划痕大于 0.5mm 时不得使用。 5、钢材采用氧乙炔切割。 6、罐底、灌壁的焊缝采用 CO2 气体保护焊焊接，焊接质量要求超声 3 波探伤2 级。 7、金属表面除锈采用手工除锈，达到 St2 标准要求，防腐采用油漆为红丹防锈漆两遍，灰色调和漆两遍。 五、施工措施 1、罐底、灌壁要求超声波二级...
