压片成形机(毕业)课程设计

压片成形机(毕业)课程设计_第1页
1/16
压片成形机(毕业)课程设计_第2页
2/16
压片成形机(毕业)课程设计_第3页
3/16

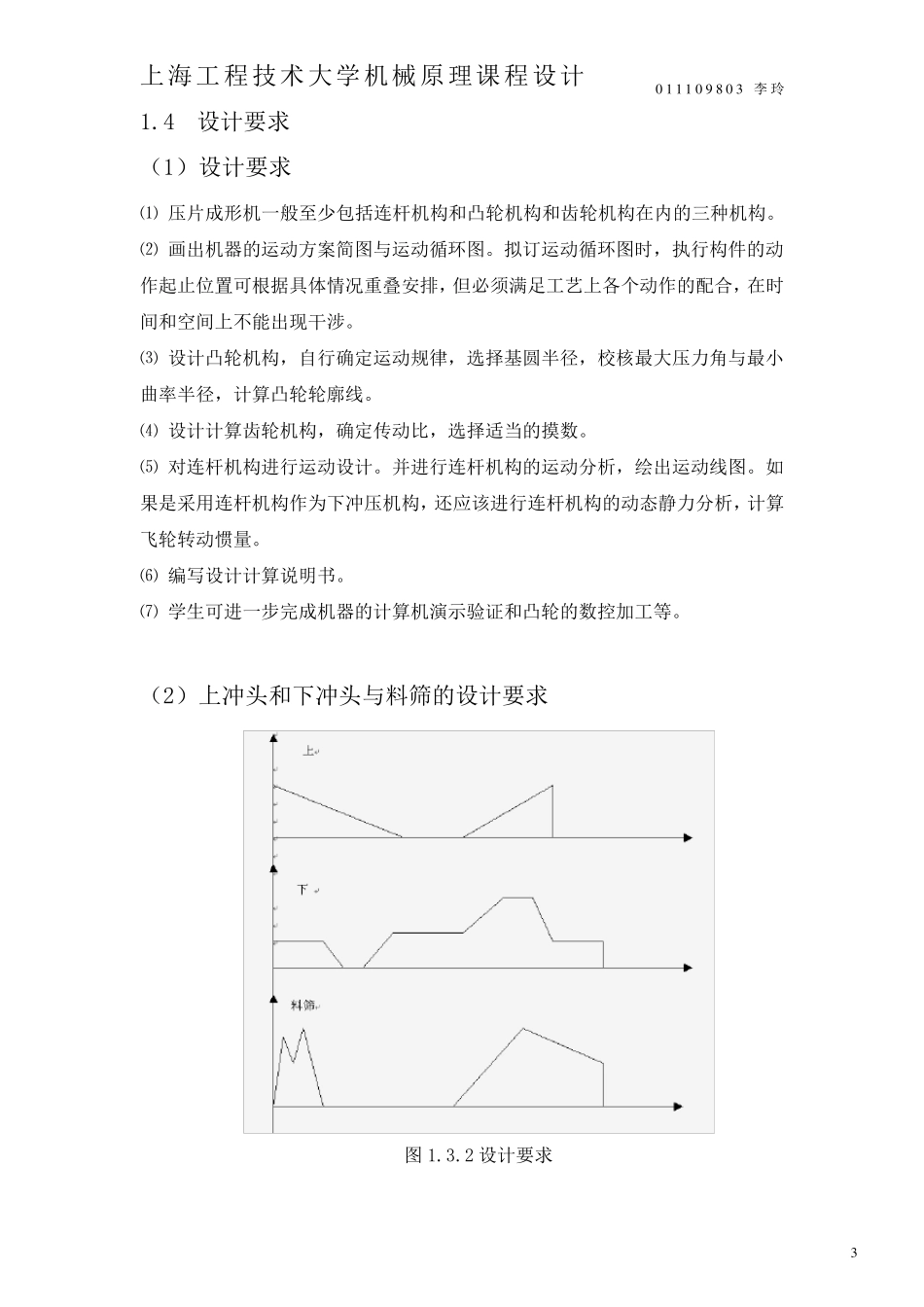

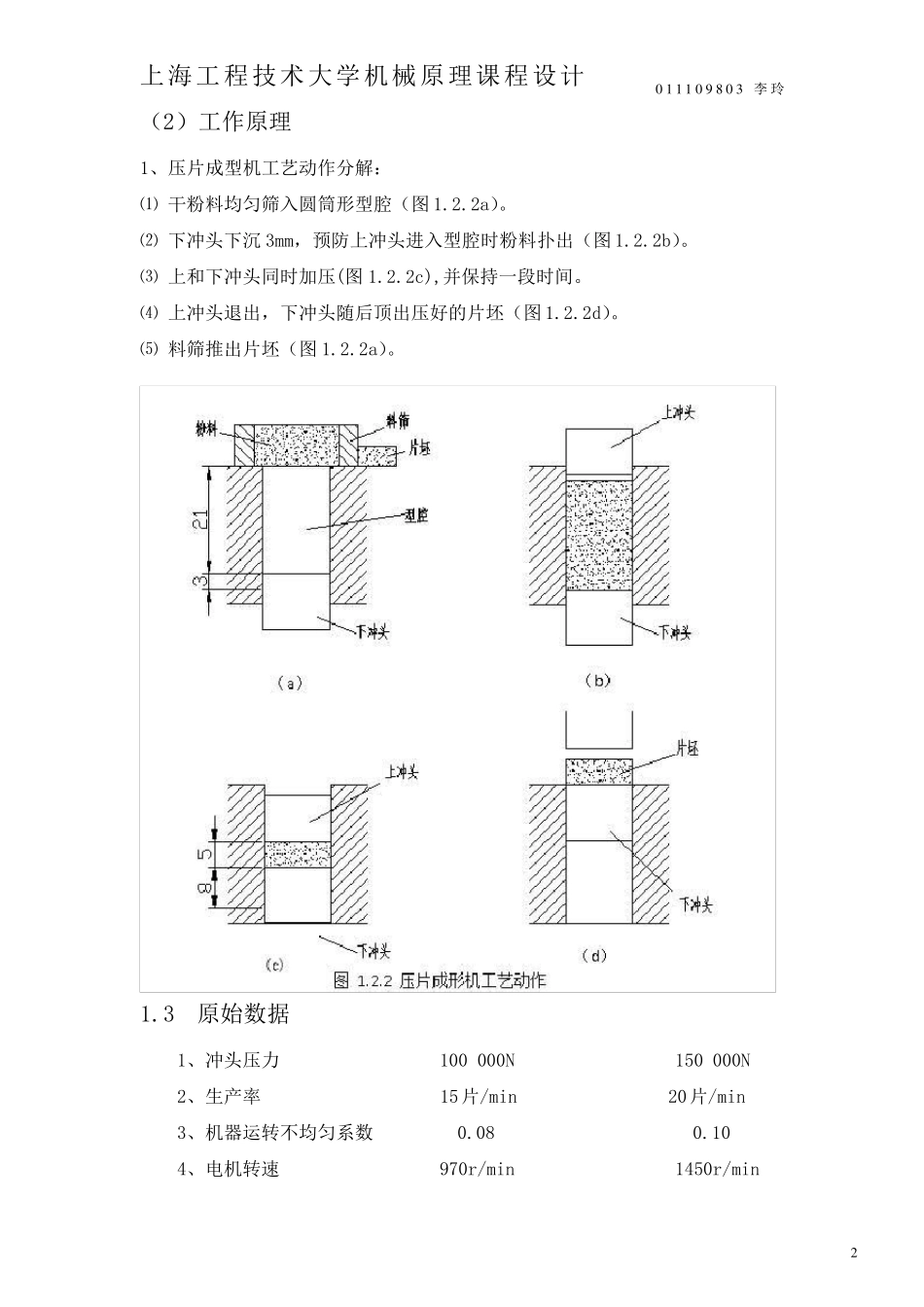

上海工程技术大学机械原理课程设计 0 1 1 1 0 9 8 0 3 李玲 1 压片成形机 一、 设计题目 1.1 设计目的 机械设计是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸以及润滑方式等进行构思、分析和计算,并将其转化成为制造依据的工作过程。 机械设计是机械产品生产的第一步,是决定机械产品性能的最主要环节,整个过程蕴含着创新和发明。为了综合运用机械原理课程的理论知识,分析和解决与本课程有关的实际问题,使所学的知识进一步巩固和加强,我们参加了此次的机械原理课程设计。 1.2 功能要求及工作原理 (1)总功能要求 设计自动压片成形机,将具有一定湿度的粉状原料(如陶瓷干粉或药粉)定量送入压形位置,经压制成后脱离该位置。机器的整个工作过程(送料-压形-脱离)均自动完成。该机器可以压制陶瓷圆形片坯和药剂(片)等。 表1.2.1 压片成形机设计数据 电动机转速/(r/min) 生产率/(片/min) 成品尺寸(mm,mm) 冲头 压力/N 机器运转不 均匀 系数 M冲/㎏ M杆 /㎏ 1450 10 100*60 150 000 0. 10 12 5 970 15 60*35 100 000 0.08 10 4 970 20 40*20 100 000 0.05 9 3 上海工程技术大学机械原理课程设计 0 1 1 1 0 9 8 0 3李玲 2 (2)工作原理 1、压片成型机工艺动作分解: ⑴ 干粉料均匀筛入圆筒形型腔(图 1.2.2a)。 ⑵ 下冲头下沉 3mm,预防上冲头进入型腔时粉料扑出(图 1.2.2b)。 ⑶ 上和下冲头同时加压(图 1.2.2c),并保持一段时间。 ⑷ 上冲头退出,下冲头随后顶出压好的片坯(图 1.2.2d)。 ⑸ 料筛推出片坯(图 1.2.2a)。 1.3 原始数据 1、冲头压力 100 000N 150 000N 2、生产率 15片/min 20片/min 3、机器运转不均匀系数 0.08 0.10 4、电机转速 970r/min 1450r/min 上海工程技术大学机械原理课程设计 0 1 1 1 0 9 8 0 3李玲 3 1.4 设计要求 (1)设计要求 ⑴ 压片成形机一般至少包括连杆机构和凸轮机构和齿轮机构在内的三种机构。 ⑵ 画出机器的运动方案简图与运动循环图。拟订运动循环图时,执行构件的动作起止位置可根据具体情况重叠安排,但必须满足工艺上各个动作的配合,在时间和空间上不能出现干涉。 ⑶ 设计凸轮机构,自行确定运动规律,选择基圆半径,校核最大压力角与最小曲率半径,计算凸轮轮廓线。 ⑷ 设计计算齿轮机构,确定传...
