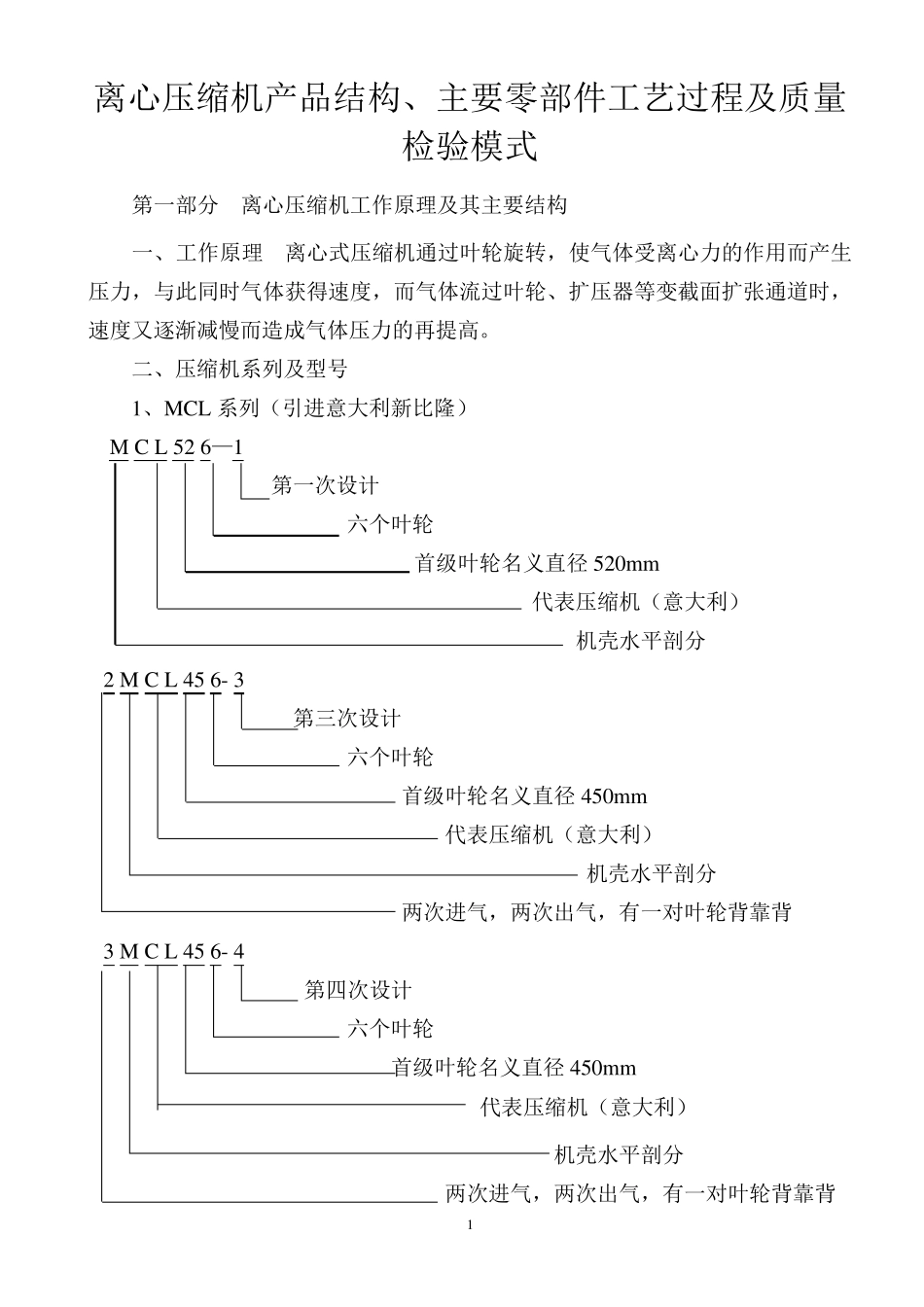

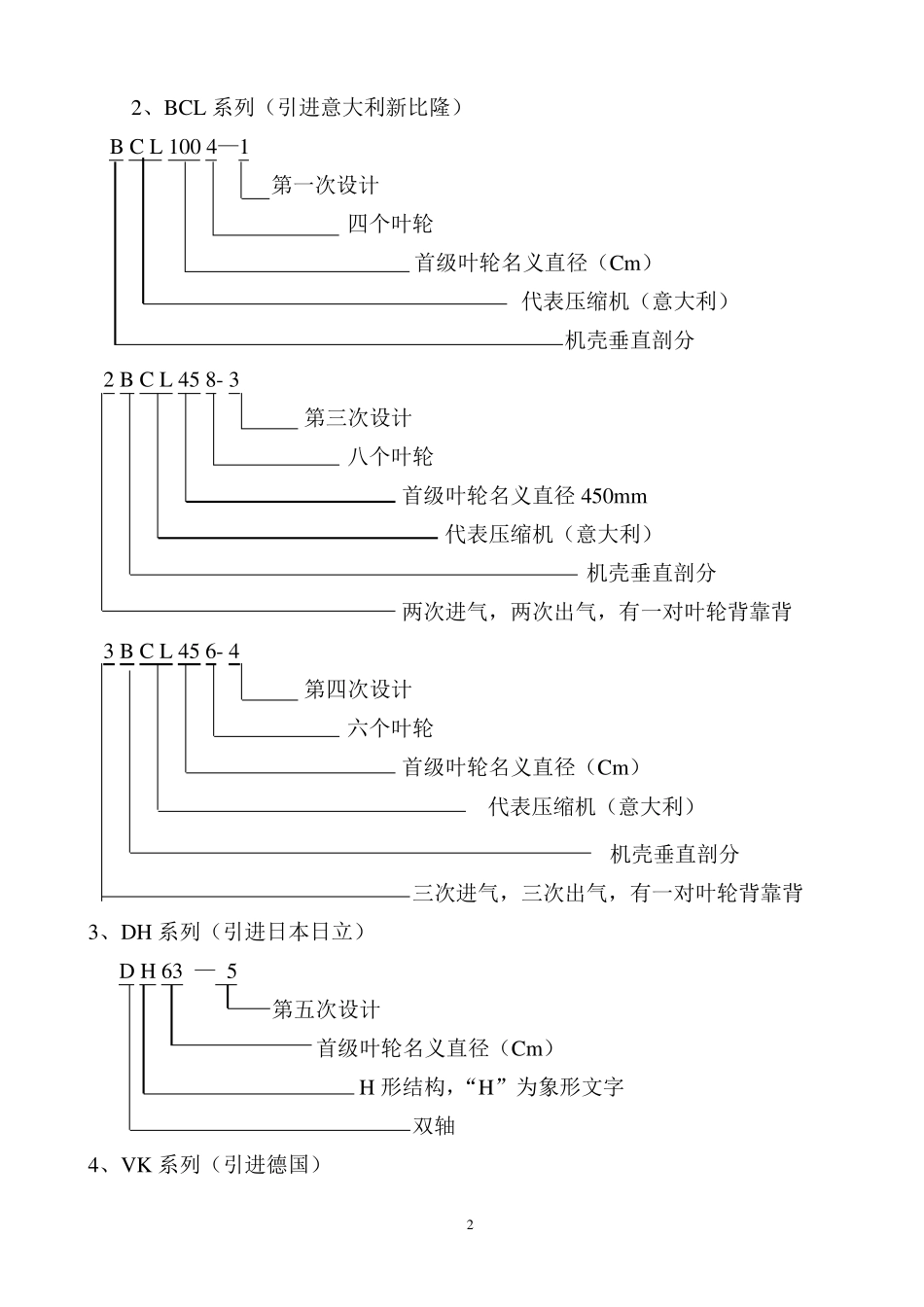

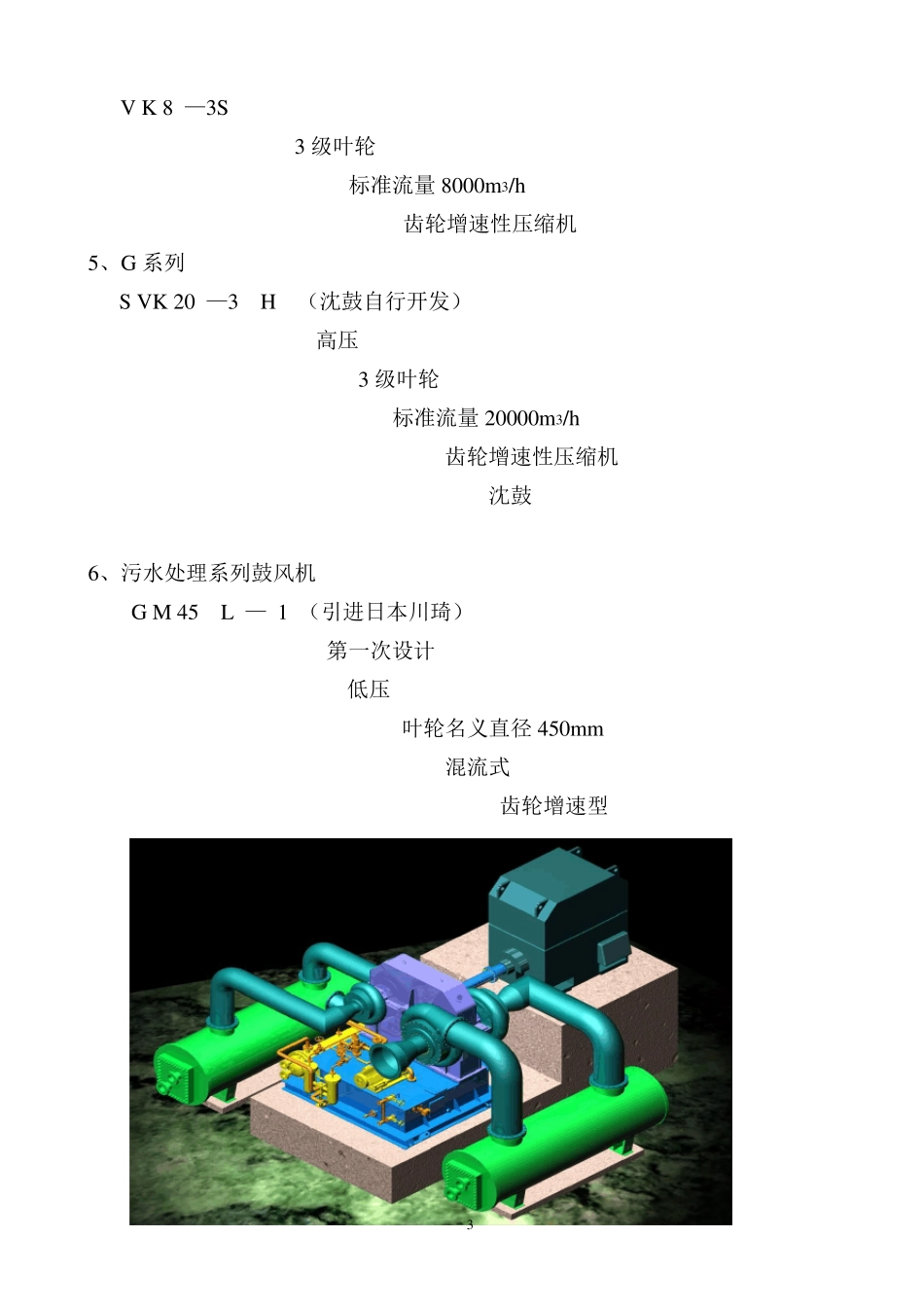

1 离心压缩机产品结构、主要零部件工艺过程及质量检验模式 第一部分 离心压缩机工作原理及其主要结构 一、工作原理 离心式压缩机通过叶轮旋转，使气体受离心力的作用而产生压力，与此同时气体获得速度，而气体流过叶轮、扩压器等变截面扩张通道时，速度又逐渐减慢而造成气体压力的再提高。 二、压缩机系列及型号 1、MCL 系列（引进意大利新比隆） M C L 52 6—1 第一次设计 六个叶轮 首级叶轮名义直径 520mm 代表压缩机（意大利） 机壳水平剖分 2 M C L 45 6- 3 第三次设计 六个叶轮 首级叶轮名义直径 450mm 代表压缩机（意大利） 机壳水平剖分 两次进气，两次出气，有一对叶轮背靠背 3 M C L 45 6- 4 第四次设计 六个叶轮 首级叶轮名义直径 450mm 代表压缩机（意大利） 机壳水平剖分 两次进气，两次出气，有一对叶轮背靠背 2 2、BCL 系列（引进意大利新比隆） B C L 100 4—1 第一次设计 四个叶轮 首级叶轮名义直径（Cm） 代表压缩机（意大利） 机壳垂直剖分 2 B C L 45 8- 3 第三次设计 八个叶轮 首级叶轮名义直径 450mm 代表压缩机（意大利） 机壳垂直剖分 两次进气，两次出气，有一对叶轮背靠背 3 B C L 45 6- 4 第四次设计 六个叶轮 首级叶轮名义直径（Cm） 代表压缩机（意大利） 机壳垂直剖分 三次进气，三次出气，有一对叶轮背靠背 3、DH 系列（引进日本日立） D H 63 — 5 第五次设计 首级叶轮名义直径（Cm） H 形结构，“H”为象形文字 双轴 4、VK 系列（引进德国） 3 V K 8 —3S 3 级叶轮 标准流量 8000m 3/h 齿轮增速性压缩机 5、G 系列 S VK 20 —3 H （沈鼓自行开发） 高压 3 级叶轮 标准流量 20000m 3/h 齿轮增速性压缩机 沈鼓 6、污水处理系列鼓风机 G M 45 L — 1 （引进日本川琦） 第一次设计 低压 叶轮名义直径 450m m 混流式 齿轮增速型 4 7、轴流压缩机系列 M A 100 （引进日本三井） 首级叶片外径小于100cm，大于80cm 气流轴向流动 机壳水平剖分 8、单吸入鼓风机系列 D 800 — 3 2 第二次设计 3 个叶轮 名义进口容积流量 800/min 单吸入鼓风机 9、双吸入鼓风机系列 S 6500 — 1 2 第二次设计 一级叶轮 名义进口容积流量 6500/min 双吸入鼓风机 5 6 三、主要零部件的作用和结构特点 1、机壳 机壳的作用是象一个容器一样，把被压缩的...
