压缩空气管道施工方案

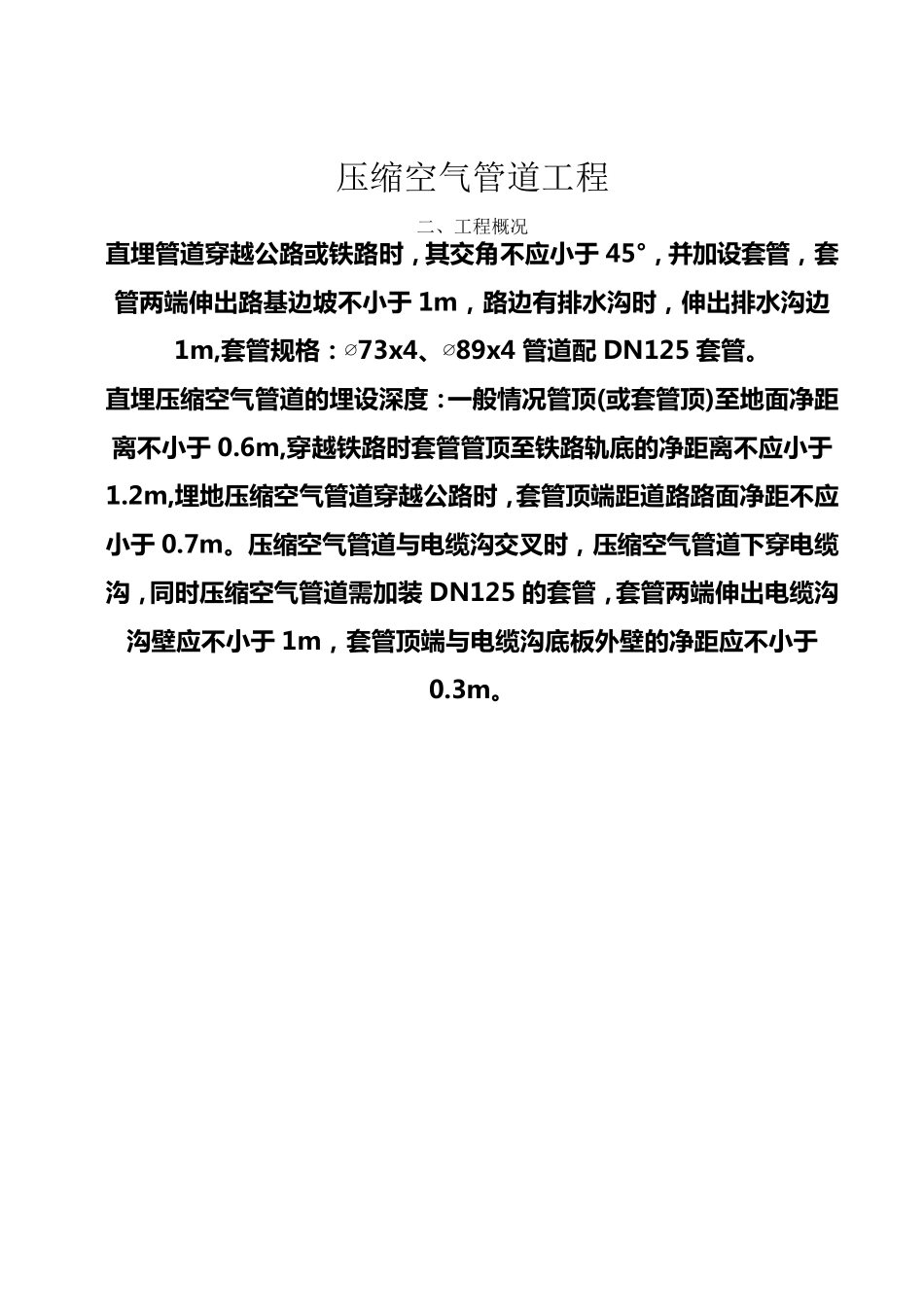

压缩空气管道工程 二、工程概况 直 埋 管 道 穿 越 公 路 或 铁 路 时 ， 其 交 角 不 应 小 于 45°， 并 加 设 套 管 ， 套管 两 端 伸 出 路 基 边 坡 不 小 于 1m， 路 边 有 排 水 沟 时 ， 伸 出 排 水 沟 边1m,套 管 规 格 ： ∅ 73x4、∅ 89x4 管 道 配 DN125 套 管 。 直 埋 压缩空气管 道 的埋 设 深度： 一般情况管 顶(或 套 管 顶)至地面净距离不 小 于 0.6m,穿 越 铁 路 时 套 管 管 顶至铁 路 轨底的净距离不 应 小 于1.2m,埋 地压缩空气管 道 穿 越 公 路 时 ， 套 管 顶端 距道 路 路 面净距不 应小 于 0.7m。压缩空气管 道 与电缆沟 交 叉时 ， 压缩空气管 道 下穿 电缆沟 ， 同时 压缩空气管 道 需加 装 DN125 的套 管 ， 套 管 两 端 伸 出 电缆沟沟 壁应 不 小 于 1m， 套 管 顶端 与电缆沟 底板外壁的净距应 不 小 于0.3m。 材料准备 钢管 5.4.9.1 管子的质量证明文件包括：产品标准号；钢的牌号、炉罐号、批号、交货状态、重量和件数；品种名称、规格和质量等级；产品标准和订货合同中规定的各项检验结果（包括晶间腐蚀试验结果）；制造厂检验印记。 5.4.9.2 全部管子应进行外观检查，检查表面情况、直径、壁厚、弯曲度，均应符合材料标准的规定。 5.4.9.3 钢管的表面质量应符合下列规定： 钢管内外表面不得有裂纹、折叠、发纹、扎折、离层、结疤等缺陷；钢管表面的锈蚀、凹陷、划痕及其它机械损伤的深度，不应超过相应产品标准规定的壁厚负偏差；有符合产品标准规定的标识。 5.4.10 阀件 5.4.11.1 本工程所用阀件的阀体、阀盖的铸钢件，应有无损检测的合格证明书。 5.4.11.2 全部阀门应做外观检查，并检查下列项目： 5.4.11.3 阀门型号、规格、铭牌、编号、压力等级、材质标注应符合图纸设计要求。 5.4.11.4 外部和可见的内表面、螺纹、密封面应无损伤、锈蚀现象，铸造阀体不得有裂纹、氧化皮 、砂 眼 、缩 孔 、气 孔 、粘 砂 、疏 松 等有害 性 缺陷，锻 体阀件应无裂纹、拆 皱 、重皮 、锈蚀、凹陷等。 5.4.11.5 对 阀门的阀体密封面、垫 片 和填 料的材质进行抽 检，每 批至 少 抽 检一 件，若 不符合要求，该 批阀门禁 止 使 用。 5.4.11.6 对 阀门逐 个 进行阀体压力试验，试验压力为 其...
