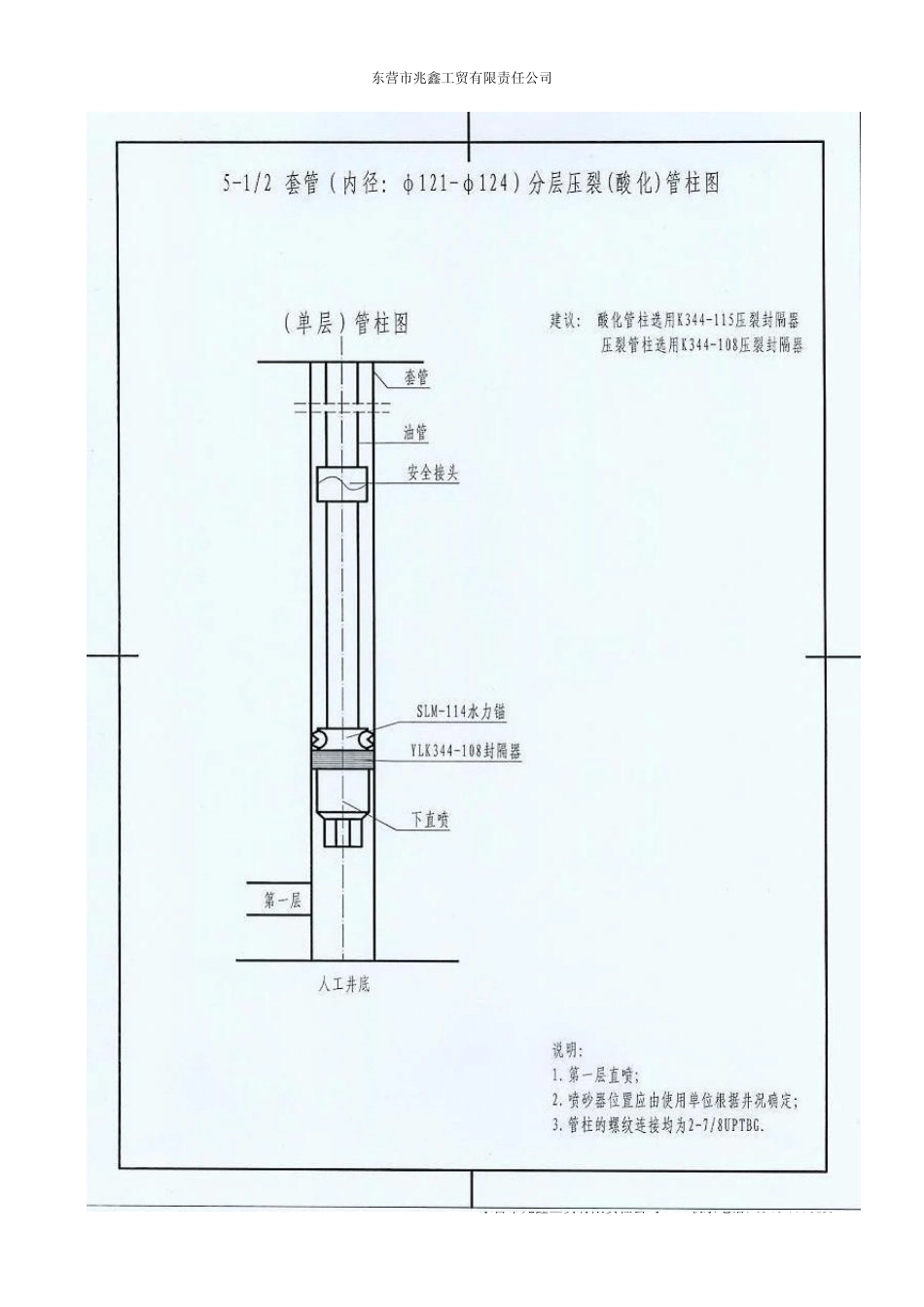

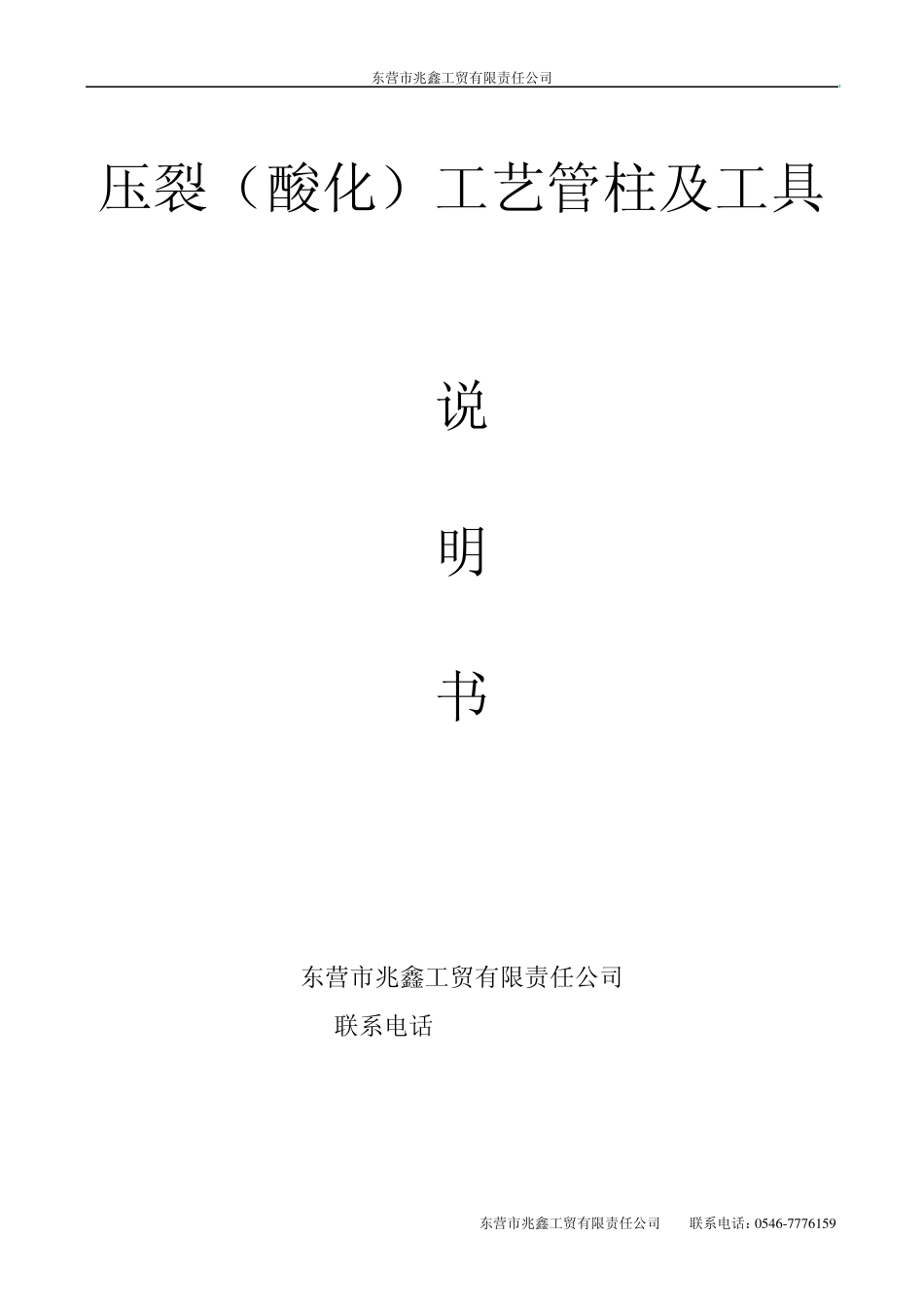

东营市兆鑫工贸有限责任公司 东营市兆鑫工贸有限责任公司 联系电话:0 5 4 6 -7 7 7 6 1 5 9 压裂(酸化)工艺管柱及工具 说 明 书 东营市兆鑫工贸有限责任公司 联系电话 0546-7776159 东营市兆鑫工贸有限责任公司 东营市兆鑫工贸有限责任公司 联系电话:0 5 4 6 -7 7 7 6 1 5 9 锚定式分段压裂(酸化)管柱使用说明 1、工具下井前必须仔细检查,在确保工具完好时才能下井,检查内容如下:两端连接螺纹(2-7/8UPTBG)是否完好无损,胶筒外表面不得有划痕,工具外表面不得有碰撞后产生的永久变形。 2、封隔器胶筒坐封位置必须避开套管接箍位置。 3、封隔器下井应严格执行井下作业操作规程及安全规定,下井过程中要求操作平稳、速度适中,不得猛提、猛刹、猛放。井口必须装指重表。 4、施工 过程 注: 以 51/2套管压裂为例。 所用工具为: AQJT-100ZX 、YLK344-108AZX、SLM-114A、PSQ上-100、PSQ中-100、PSQ下-95。 封隔器下至设计位置后,装好井口,接好管线,从油管内加压,排量每分钟不大于 0.5m3,低替所需的液体后提高排量进行施工,(封隔器、水力锚的工作压力 0.6- 1.5Mpa)。第一段施工完毕后从油管投入φ 35钢球一个,加压16Mpa-20Mpa打掉滑套,使第二层封隔器和喷砂器处于工作状态,对第二段实施压裂。施工完毕,再从油管投入φ 42钢球,加压16Mpa-20Mpa打掉滑套,对第三段实施压裂。全井施工完毕(在有条件的情况下最好反洗井),上提管柱即可。如起管柱遇阻无法提出管柱,从油管投入Φ 55钢球一个加压20-22Mpa,打开安全接头的滑套,安全接头断开、上提管柱,使管柱与工具脱开,提出管柱再作处理。 东营市兆鑫工贸有限责任公司 东营市兆鑫工贸有限责任公司 联系电话:0 5 4 6 -7 7 7 6 1 5 9 东营市兆鑫工贸有限责任公司 东营市兆鑫工贸有限责任公司 联系电话:0 5 4 6 -7 7 7 6 1 5 9 东营市兆鑫工贸有限责任公司 东营市兆鑫工贸有限责任公司 联系电话:0 5 4 6 -7 7 7 6 1 5 9 东营市兆鑫工贸有限责任公司 东营市兆鑫工贸有限责任公司 联系电话:0546-7776159 安全接头(压裂AQJT90~108)ZX 一、概述 ZX 安全接头采用分瓣卡爪结构,该结构具有抗拉强度高、打脱可靠、打捞方便等特点。打捞时采用捞锚打捞。 二、技术参数 型号 长度(m m ) 钢体最大外径(m m ) 内径(m m ) 滑套剪断压差(MPa) 工作压力压差(MPa) ...
