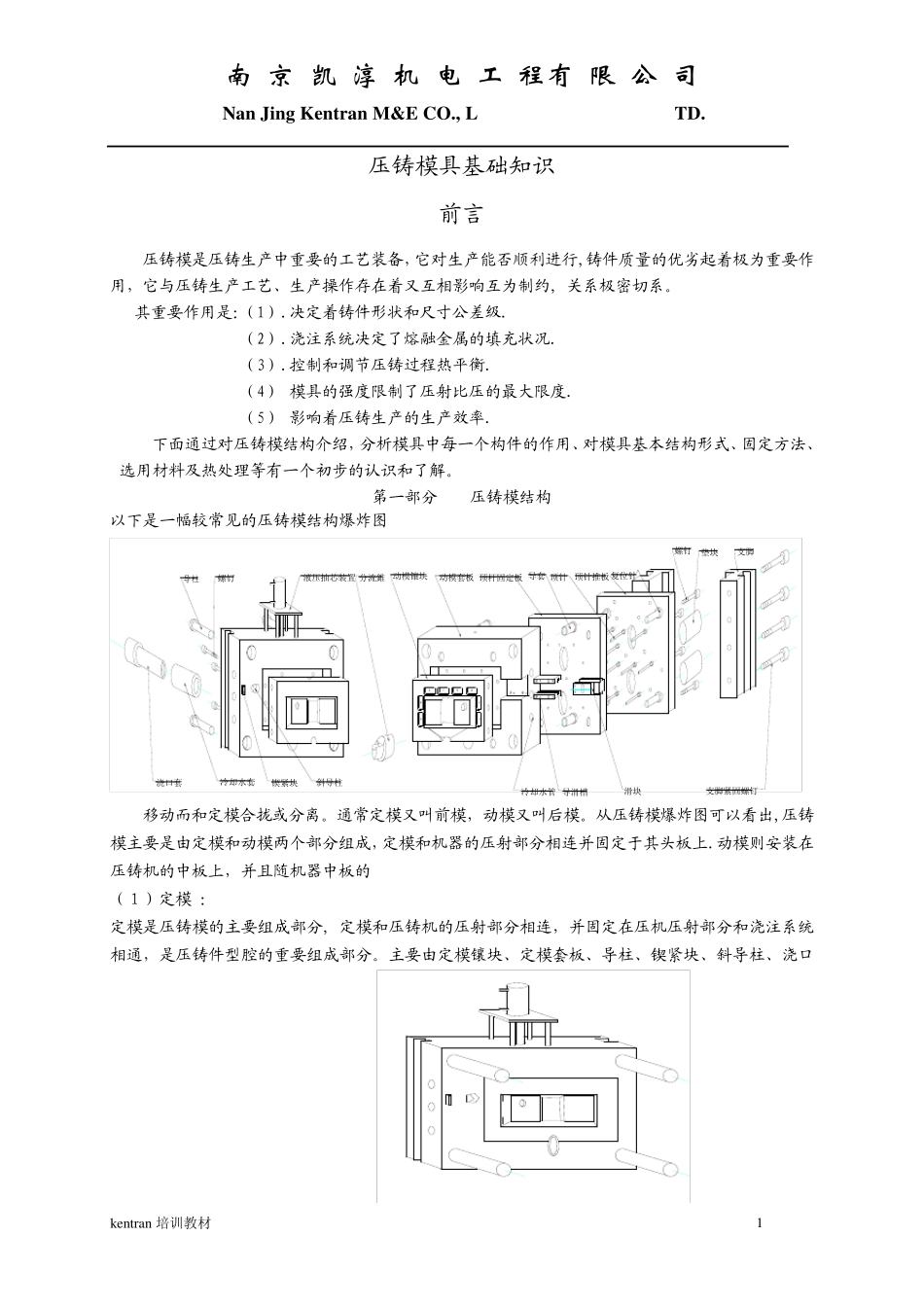

压铸模基础知识_第1页
1/32

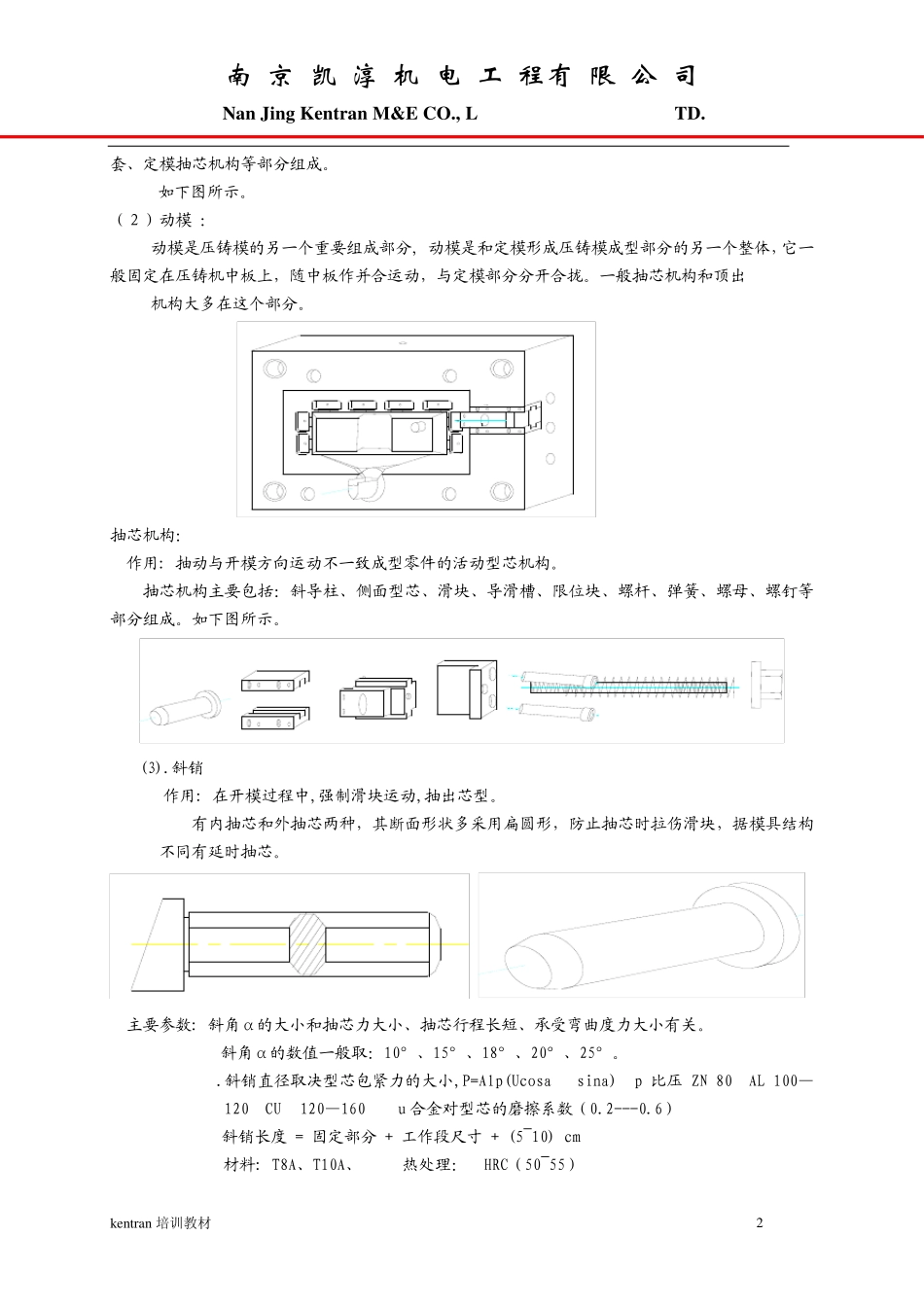

压铸模基础知识_第2页
2/32

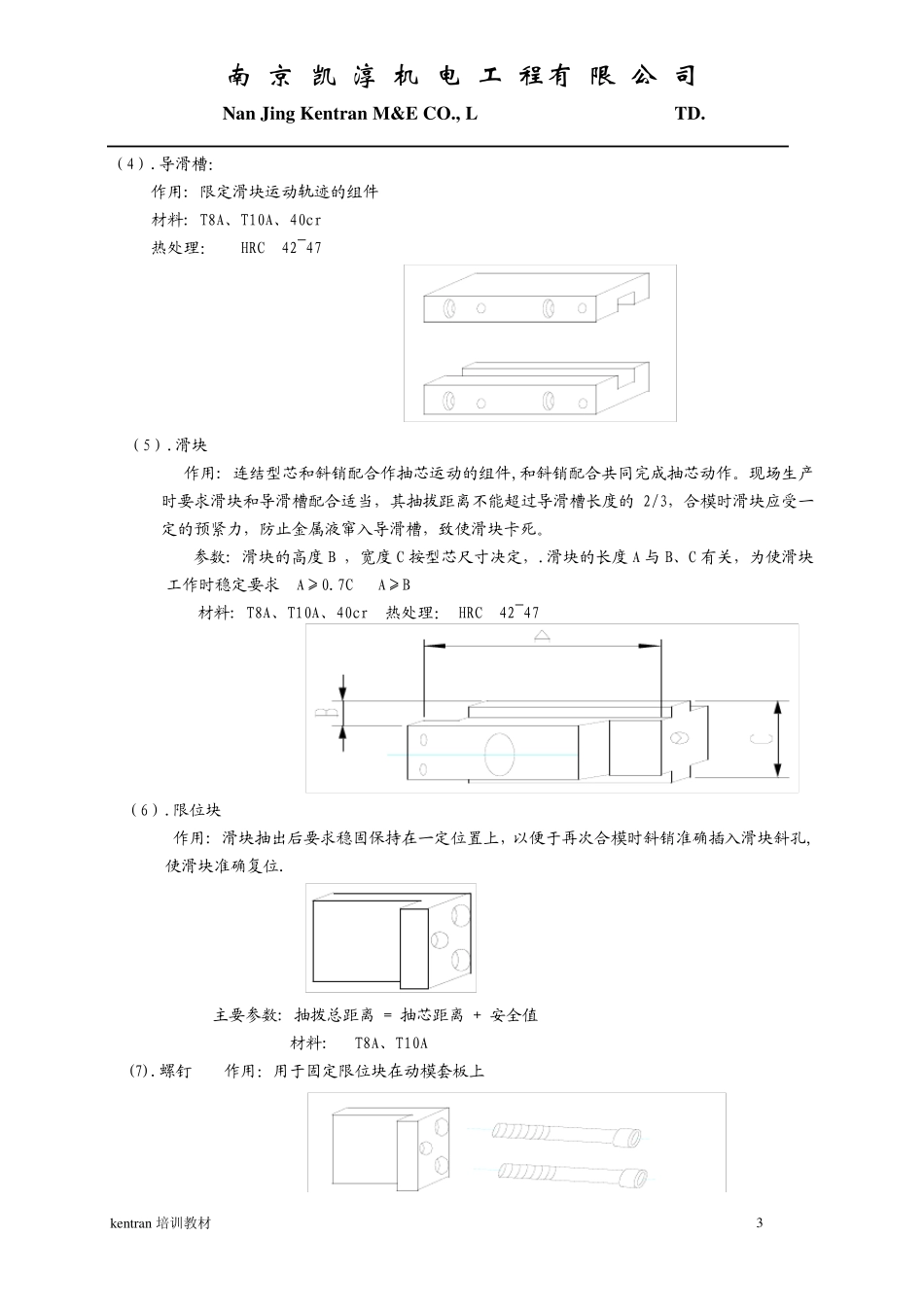

压铸模基础知识_第3页
3/32
南 京 凯 淳 机 电 工 程 有 限 公 司 kentran 培训教材 1 Nan Jing Kentran M&E CO., LTD. 压铸模具基础知识 前言 压铸模是压铸生产中重要的工艺装备,它对生产能否顺利进行,铸件质量的优劣起着极为重要作用,它与压铸生产工艺、生产操作存在着又互相影响互为制约, 关系极密切系。 其重要作用是:(1).决定着铸件形状和尺寸公差级. (2).浇注系统决定了熔融金属的填充状况. (3).控制和调节压铸过程热平衡. (4) 模具的强度限制了压射比压的最大限度. (5) 影响着压铸生产的生产效率. 下面通过对压铸模结构介绍,分析模具中每一个构件的作用、对模具基本结构形式、固定方法、选用材料及热处理等有一个初步的认识和了解。 第一部分 压铸模结构 以下是一幅较常见的压铸模结构爆炸图 动模套板动模镶块顶杆固定板支脚分流錐导柱导套顶针顶针推板复位针螺钉垫块支脚紧固螺钉液压抽芯装置螺钉浇口套冷却水套锲紧块斜导柱导滑槽滑块冷却水管 移动而和定模合拢或分离。通常定模又叫前模,动模又叫后模。从压铸模爆炸图可以看出,压铸模主要是由定模和动模两个部分组成,定模和机器的压射部分相连并 固定于 其头 板 上 .动模则 安 装在压铸机的中板 上 ,并 且 随 机器中板 的 (1 )定模 : 定模是压铸模的主要组成部分, 定模和压铸机的压射部分相连,并 固定在压机压射部分和浇注系统相通,是压铸件型 腔 的重要组成部分。主要由定模镶 块 、定模套 板 、导 柱 、锲 紧 块 、斜 导 柱 、浇口南 京 凯 淳 机 电 工 程 有 限 公 司 kentran 培训教材 2 Nan Jing Kentran M&E CO., LTD. 套、定模抽芯机构等部分组成。 如下图所示。 (2)动模 : 动模是压铸模的另一个重要组成部分, 动模是和定模形成压铸模成型部分的另一个整体,它一般固定在压铸机中板上,随中板作并合运动,与定模部分分开合拢。一般抽芯机构和顶出 机构大多在这个部分。 抽芯机构: 作用: 抽动与开模方向运动不一致成型零件的活动型芯机构。 抽芯机构主要包括:斜导柱、侧面型芯、滑块、导滑槽、限位块、螺杆、弹簧、螺母、螺钉等部分组成。如下图所示。 (3).斜销 作用: 在开模过程中,强制滑块运动,抽出芯型。 有内抽芯和外抽芯两种,其断面形状多采用扁圆形,防止抽芯时拉伤滑块,据模具结构不同有延时抽芯。 主要参数: 斜角α的大小和抽芯力大小、抽芯行程长短、...
