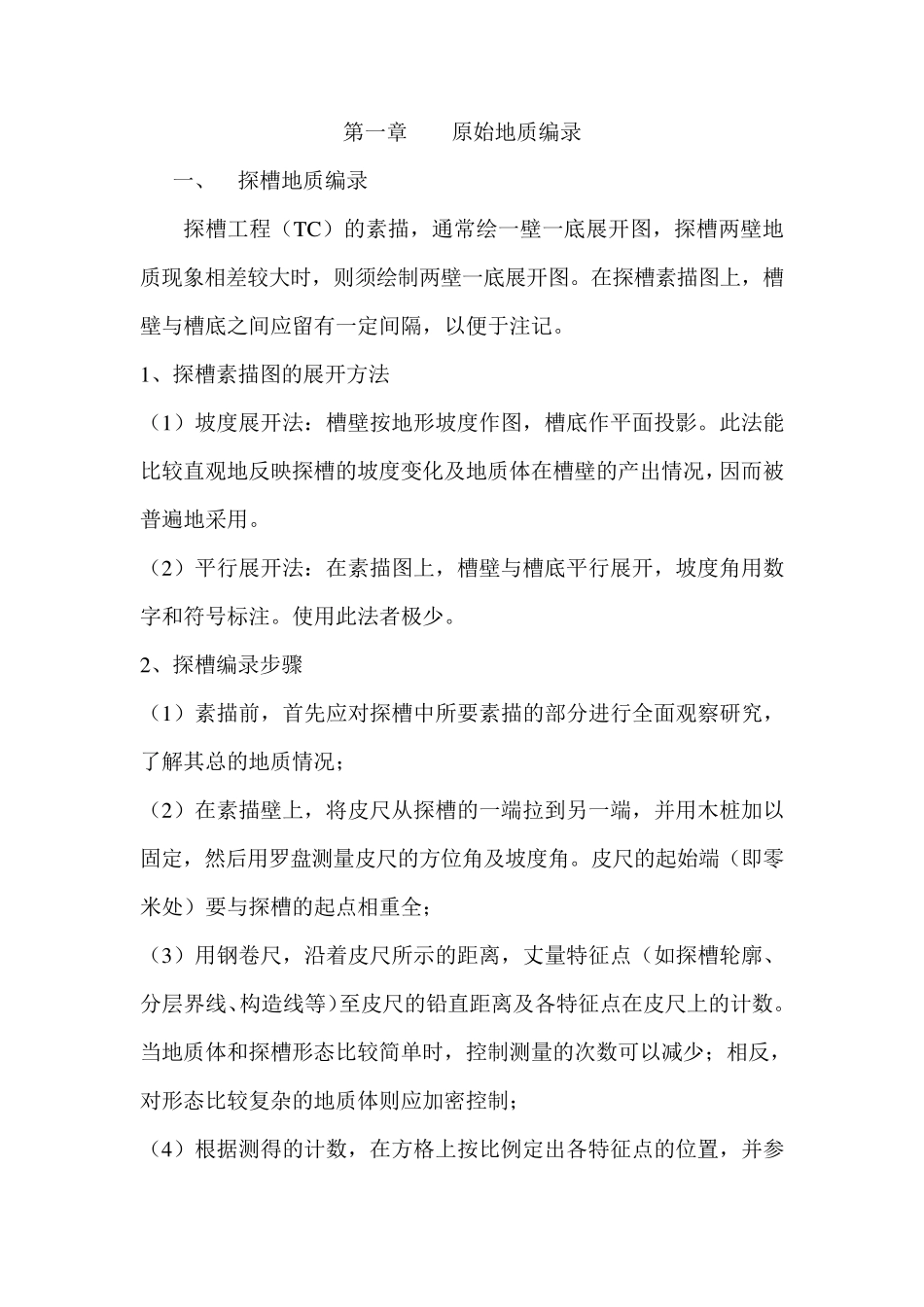

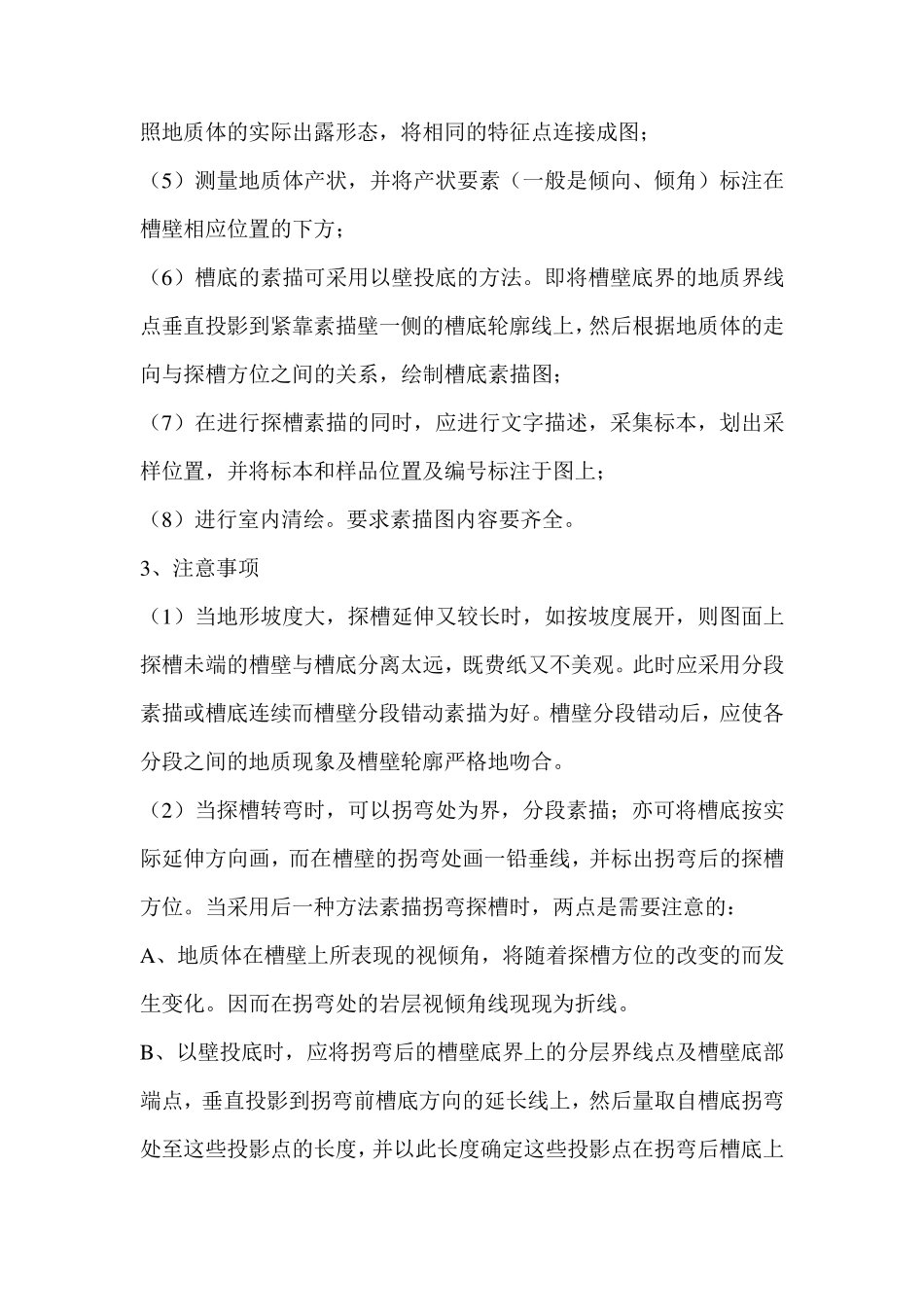

第一章 原始地质编录 一、 探槽地质编录 探槽工程（TC）的素描，通常绘一壁一底展开图，探槽两壁地质现象相差较大时，则须绘制两壁一底展开图。在探槽素描图上，槽壁与槽底之间应留有一定间隔，以便于注记。 1、探槽素描图的展开方法 （1）坡度展开法：槽壁按地形坡度作图，槽底作平面投影。此法能比较直观地反映探槽的坡度变化及地质体在槽壁的产出情况，因而被普遍地采用。 （2）平行展开法：在素描图上，槽壁与槽底平行展开，坡度角用数字和符号标注。使用此法者极少。 2、探槽编录步骤 （1）素描前，首先应对探槽中所要素描的部分进行全面观察研究，了解其总的地质情况； （2）在素描壁上，将皮尺从探槽的一端拉到另一端，并用木桩加以固定，然后用罗盘测量皮尺的方位角及坡度角。皮尺的起始端（即零米处）要与探槽的起点相重全； （3）用钢卷尺，沿着皮尺所示的距离，丈量特征点（如探槽轮 廓 、分层 界 线 、构 造 线 等 ）至 皮尺的铅 直距离及各 特征点在皮尺上的计 数。当 地质体和探槽形态 比较简 单 时，控 制测量的次 数可 以减 少；相反，对形态 比较复 杂 的地质体则应加密 控 制； （4）根 据 测得 的计 数，在方格 上按比例 定出各 特征点的位置 ，并参照地质体的实际出露形态，将相同的特征点连接成图； （5）测量地质体产状，并将产状要素（一般是倾向、倾角）标注在槽壁相应位置的下方； （6）槽底的素描可采用以壁投底的方法。即将槽壁底界的地质界线点垂直投影到紧靠素描壁一侧的槽底轮廓线上，然后根据地质体的走向与探槽方位之间的关系，绘制槽底素描图； （7）在进行探槽素描的同时，应进行文字描述，采集标本，划出采样位置，并将标本和样品位置及编号标注于图上； （8）进行室内清绘。要求素描图内容要齐全。 3、注意事项 （1）当地形坡度大，探槽延伸又较长时，如按坡度展开，则图面上探槽未端的槽壁与槽底分离太远，既费纸又不美观。此时应采用分段素描或槽底连续而槽壁分段错动素描为好。槽壁分段错动后，应使各分段之间的地质现象及槽壁轮廓严格地吻合。 （2）当探槽转弯时，可以拐弯处为界，分段素描；亦可将槽底按实际延伸方向画，而在槽壁的拐弯处画一铅垂线，并标出拐弯后的探槽方位。当采用后一种方法素描拐弯探槽时，两点是需要注意的： A、地质体在槽壁上所表现的视倾角，将随着探槽方位的改变的而发生变化。因而在拐弯处的岩层视倾角线现现为折线。...
