双向IO口与准双向IO口的区别

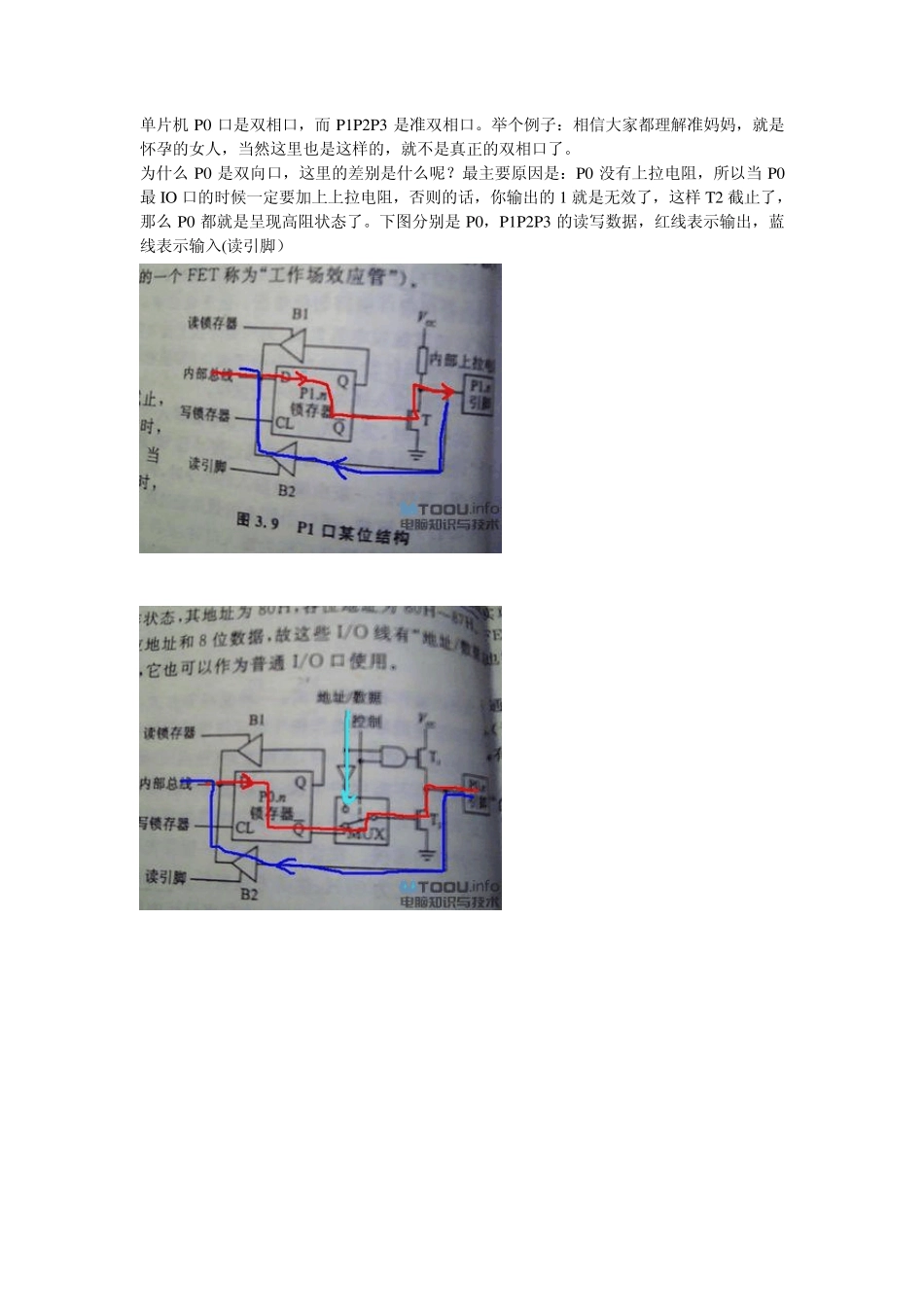

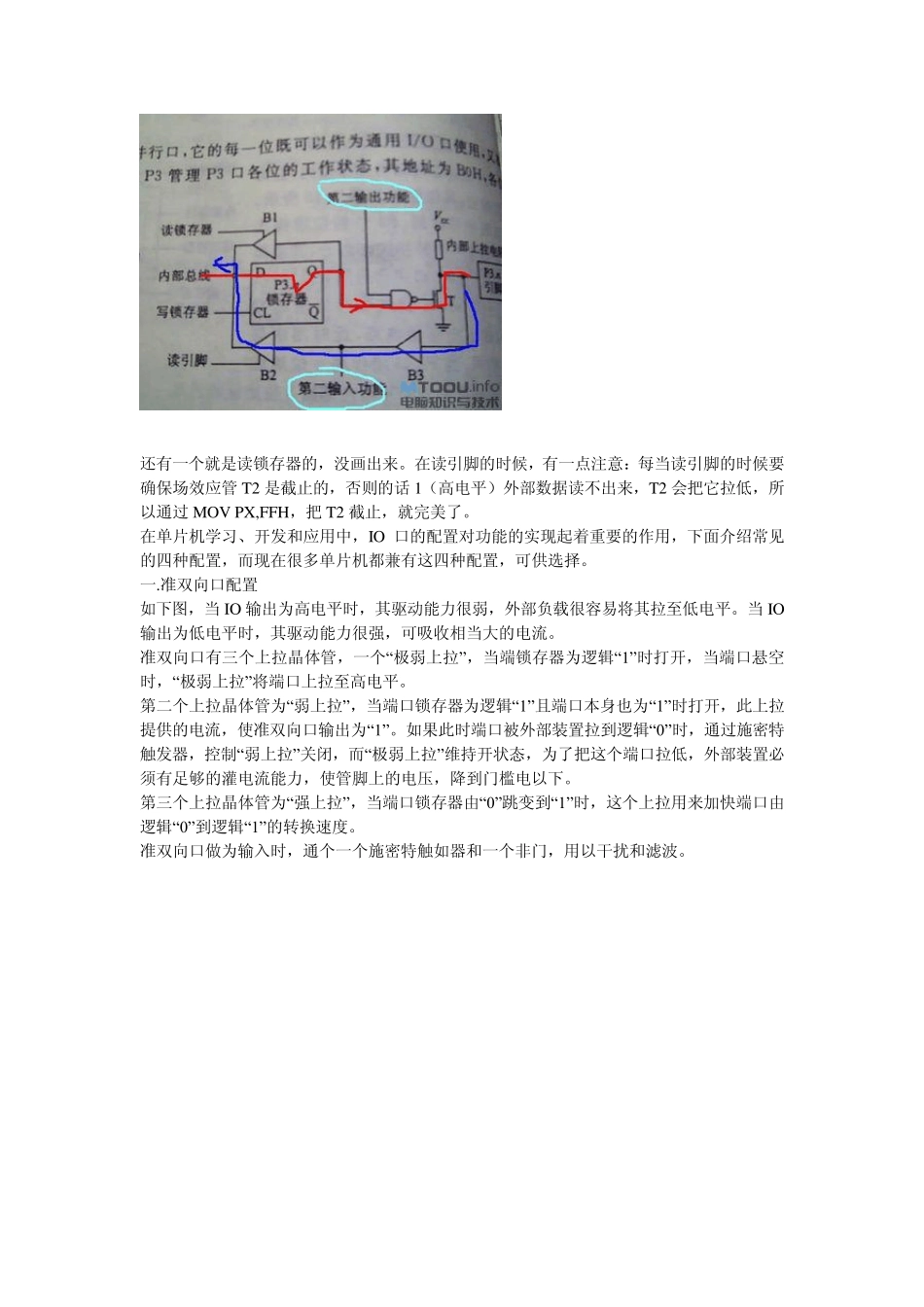

单片机P0 口是双相口，而P1P2P3 是准双相口。举个例子：相信大家都理解准妈妈，就是怀孕的女人，当然这里也是这样的，就不是真正的双相口了。 为什么 P0 是双向口，这里的差别是什么呢？最主要原因是：P0 没有上拉电阻，所以当 P0最 IO 口的时候一定要加上上拉电阻，否则的话，你输出的 1 就是无效了，这样 T2 截止了，那么 P0 都就是呈现高阻状态了。下图分别是P0，P1P2P3 的读写数据，红线表示输出，蓝线表示输入(读引脚） 还有一个就是读锁存器的，没画出来。在读引脚的时候，有一点注意：每当读引脚的时候要确保场效应管T2 是截止的，否则的话1（高电平）外部数据读不出来，T2 会把它拉低，所以通过MOV PX,FFH，把T2 截止，就完美了。 在单片机学习、开发和应用中，IO 口的配置对功能的实现起着重要的作用，下面介绍常见的四种配置，而现在很多单片机都兼有这四种配置，可供选择。 一.准双向口配置 如下图，当IO 输出为高电平时，其驱动能力很弱，外部负载很容易将其拉至低电平。当IO输出为低电平时，其驱动能力很强，可吸收相当大的电流。 准双向口有三个上拉晶体管，一个“极弱上拉”，当端锁存器为逻辑“1”时打开，当端口悬空时，“极弱上拉”将端口上拉至高电平。 第二个上拉晶体管为“弱上拉”，当端口锁存器为逻辑“1”且端口本身也为“1”时打开，此上拉提供的电流，使准双向口输出为“1”。如果此时端口被外部装置拉到逻辑“0”时，通过施密特触发器，控制“弱上拉”关闭，而“极弱上拉”维持开状态，为了把这个端口拉低，外部装置必须有足够的灌电流能力，使管脚上的电压，降到门槛电以下。 第三个上拉晶体管为“强上拉”，当端口锁存器由“0”跳变到“1”时，这个上拉用来加快端口由逻辑“0”到逻辑“1”的转换速度。 准双向口做为输入时，通个一个施密特触如器和一个非门，用以干扰和滤波。 准双向口用作输入时，可对地接按键，如下图1，当然也可以去掉R1 直接接按键，当按键闭合时，端口被拉至低电平，当按键松开时，端口被内部“极弱上拉”晶体管拉至高电平。当端口作为输出时，不应对地外接LED 如图形控制，这样端口的驱动能力很弱，LED 只能发很微弱的光，如果要驱动 LED，要采用图 3 的方法，这样准双向口在输出为低时，可吸收20mA 的电流，故能驱动 LED。图4 的方法也可以，不过 LED 不发光时，端口要吸收收很大电流。 二.开漏输出配置 这种配置，关闭所有上拉晶体管，只驱动下...
