双向拉伸聚酯薄膜BOPETVIP专享

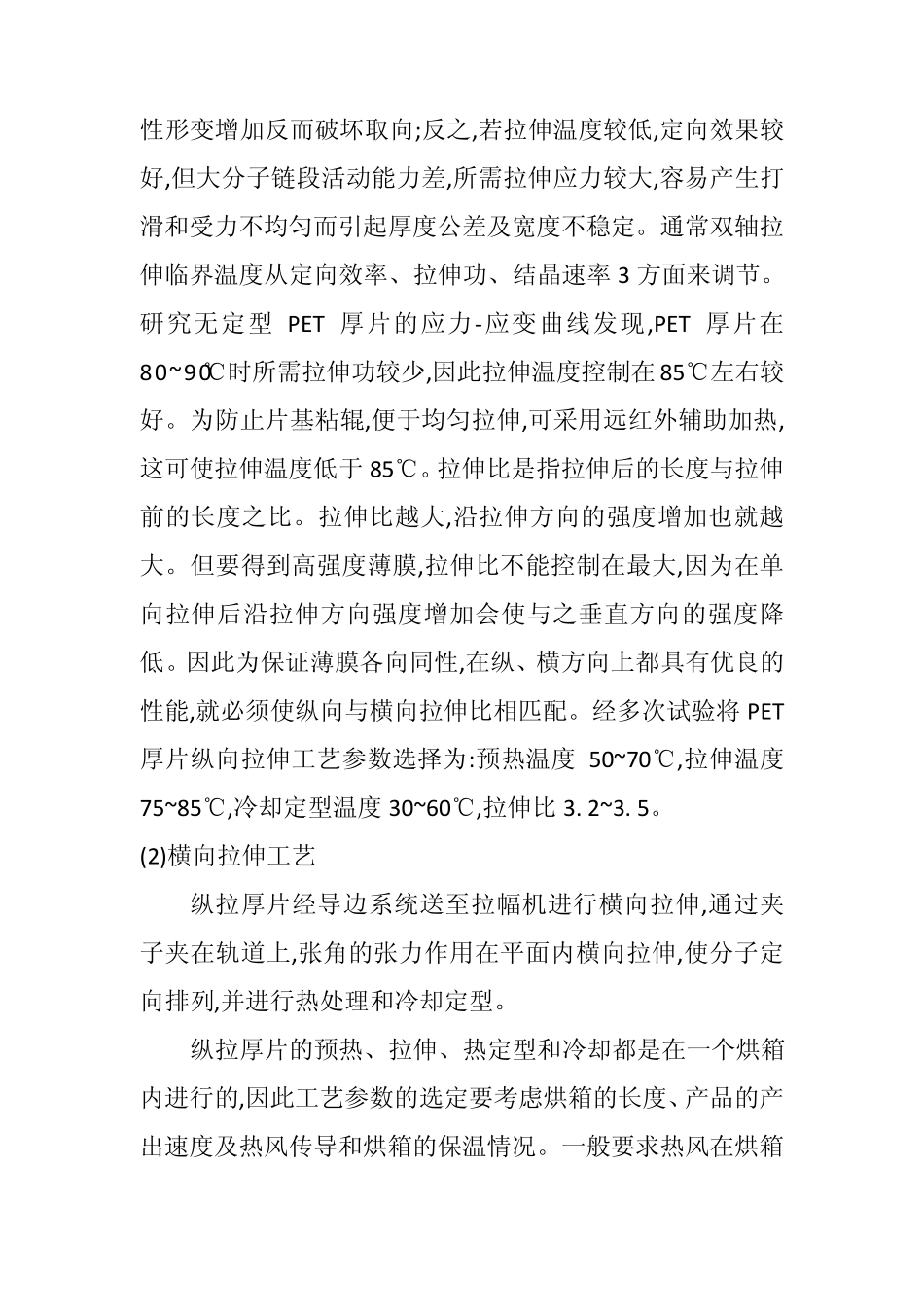

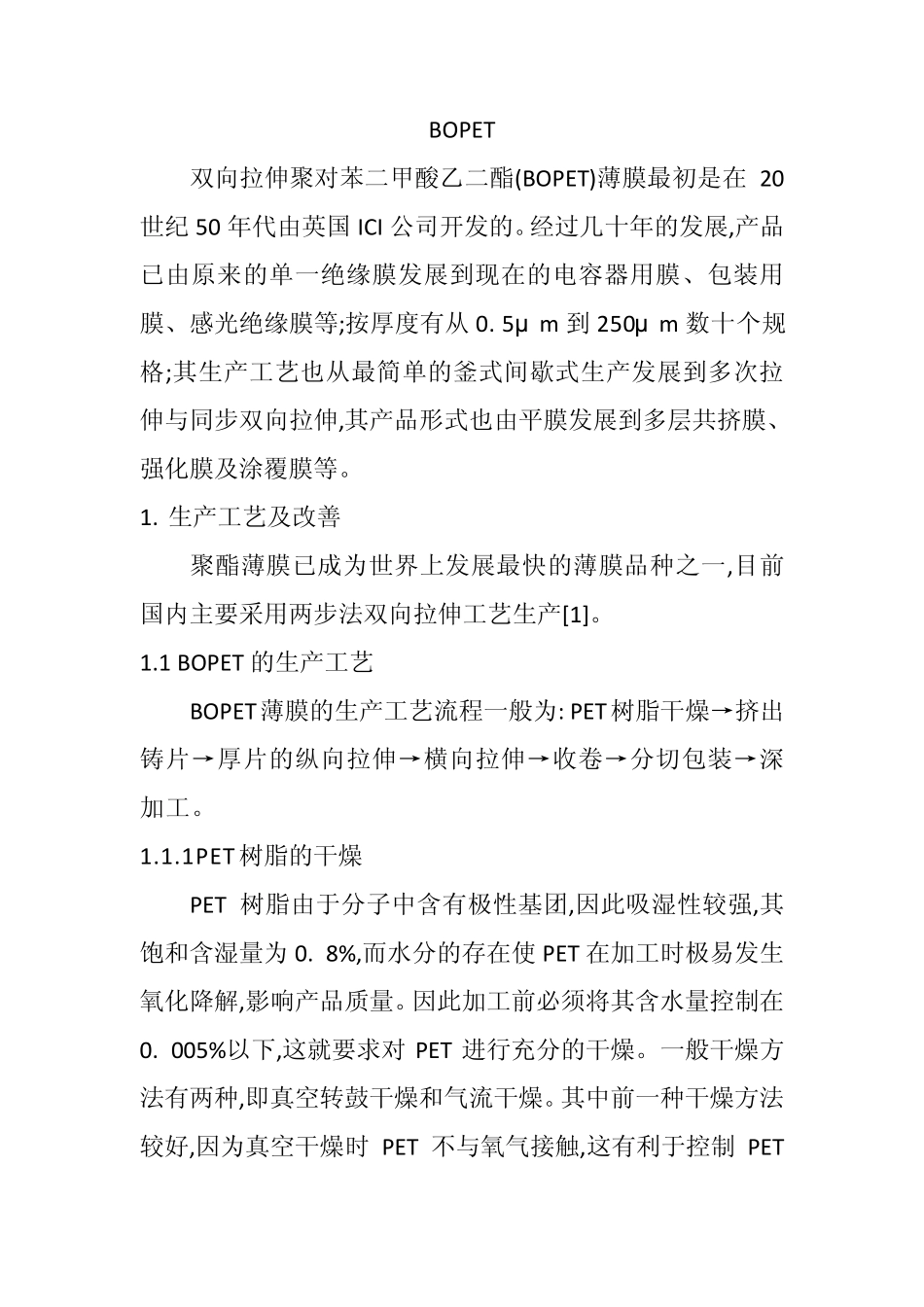

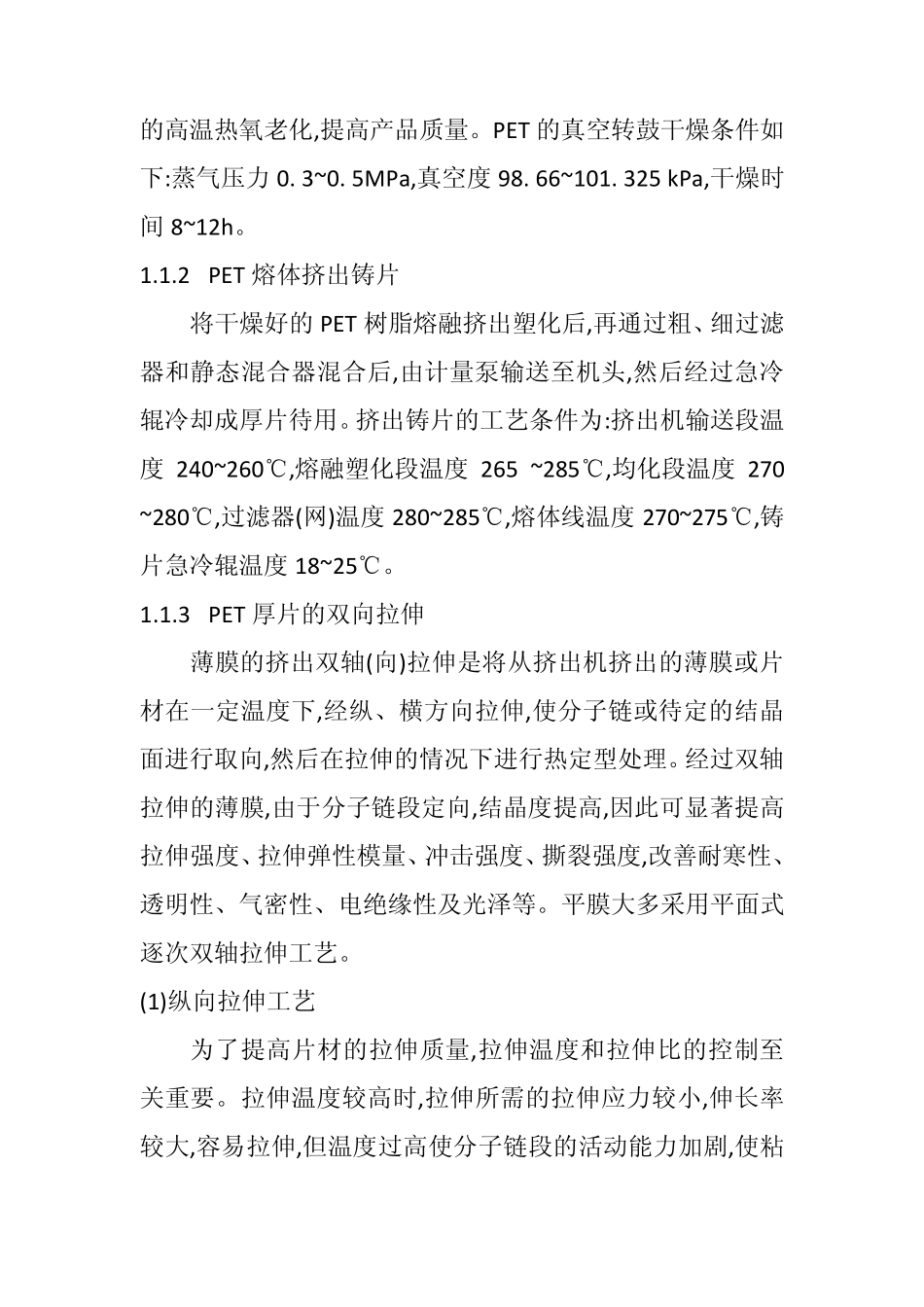

BOPET 双向拉伸聚对苯二甲酸乙二酯(BOPET)薄膜最初是在20世纪50 年代由英国ICI 公司开发的。经过几十年的发展,产品已由原来的单一绝缘膜发展到现在的电容器用膜、包装用膜、感光绝缘膜等;按厚度有从0. 5μ m 到250μ m 数十个规格;其生产工艺也从最简单的釜式间歇式生产发展到多次拉伸与同步双向拉伸,其产品形式也由平膜发展到多层共挤膜、强化膜及涂覆膜等。 1. 生产工艺及改善 聚酯薄膜已成为世界上发展最快的薄膜品种之一,目前国内主要采用两步法双向拉伸工艺生产[1]。 1.1 BOPET 的生产工艺 BOPET薄膜的生产工艺流程一般为: PET树脂干燥→挤出铸片→厚片的纵向拉伸→横向拉伸→收卷→分切包装→深加工。 1.1.1 PET 树脂的干燥 PET 树脂由于分子中含有极性基团,因此吸湿性较强,其饱和含湿量为0. 8%,而水分的存在使 PET 在加工时极易发生氧化降解,影响产品质量。因此加工前必须将其含水量控制在0. 005%以下,这就要求对PET 进行充分的干燥。一般干燥方法有两种,即真空转鼓干燥和气流干燥。其中前一种干燥方法较好,因为真空干燥时 PET 不与氧气接触,这有利于控制 PET的高温热氧老化,提高产品质量。PET 的真空转鼓干燥条件如下:蒸气压力0. 3~0. 5MPa,真空度98. 66~101. 325 kPa,干燥时间8~12h。 1.1.2 PET 熔体挤出铸片 将干燥好的PET 树脂熔融挤出塑化后,再通过粗、细过滤器和静态混合器混合后,由计量泵输送至机头,然后经过急冷辊冷却成厚片待用。挤出铸片的工艺条件为:挤出机输送段温度240~260℃,熔融塑化段温度265 ~285℃,均化段温度270 ~280℃,过滤器(网)温度280~285℃,熔体线温度270~275℃,铸片急冷辊温度18~25℃。 1.1.3 PET 厚片的双向拉伸 薄膜的挤出双轴(向)拉伸是将从挤出机挤出的薄膜或片材在一定温度下,经纵、横方向拉伸,使分子链或待定的结晶面进行取向,然后在拉伸的情况下进行热定型处理。经过双轴拉伸的薄膜,由于分子链段定向,结晶度提高,因此可显著提高拉伸强度、拉伸弹性模量、冲击强度、撕裂强度,改善耐寒性、透明性、气密性、电绝缘性及光泽等。平膜大多采用平面式逐次双轴拉伸工艺。 (1)纵向拉伸工艺 为了提高片材的拉伸质量,拉伸温度和拉伸比的控制至关重要。拉伸温度较高时,拉伸所需的拉伸应力较小,伸长率较大,容易拉伸,但温度过高使分子链段的活动能力加剧,使粘性形变增加反而破坏取向;反之,若拉伸温度较低,定向效果较好,但大分子链段活动能力差,所需拉伸应力较大,容易产生...
