双向晶闸管的结构及工作原理

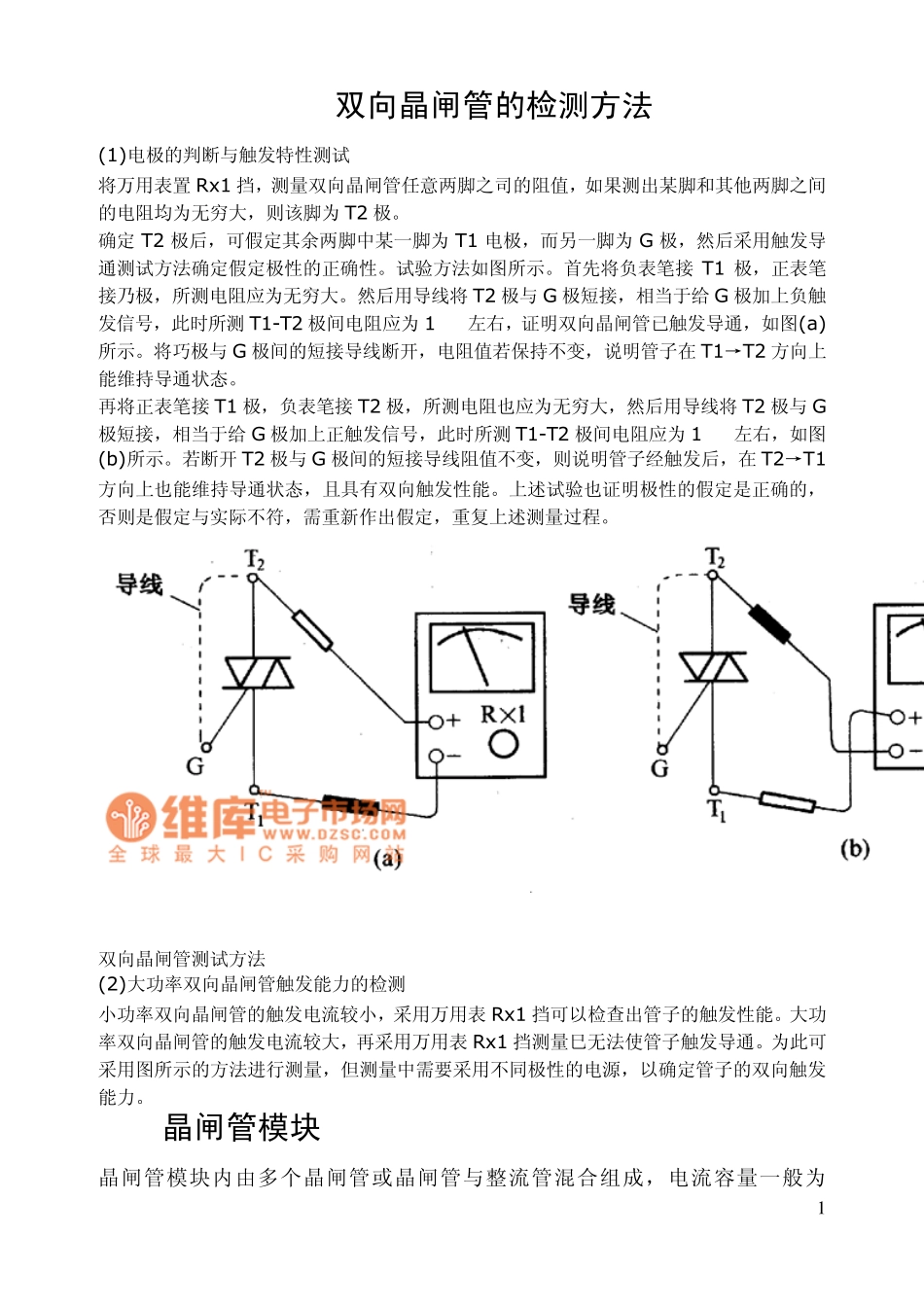

双向晶闸管的结构及工作原理_第1页
1/7

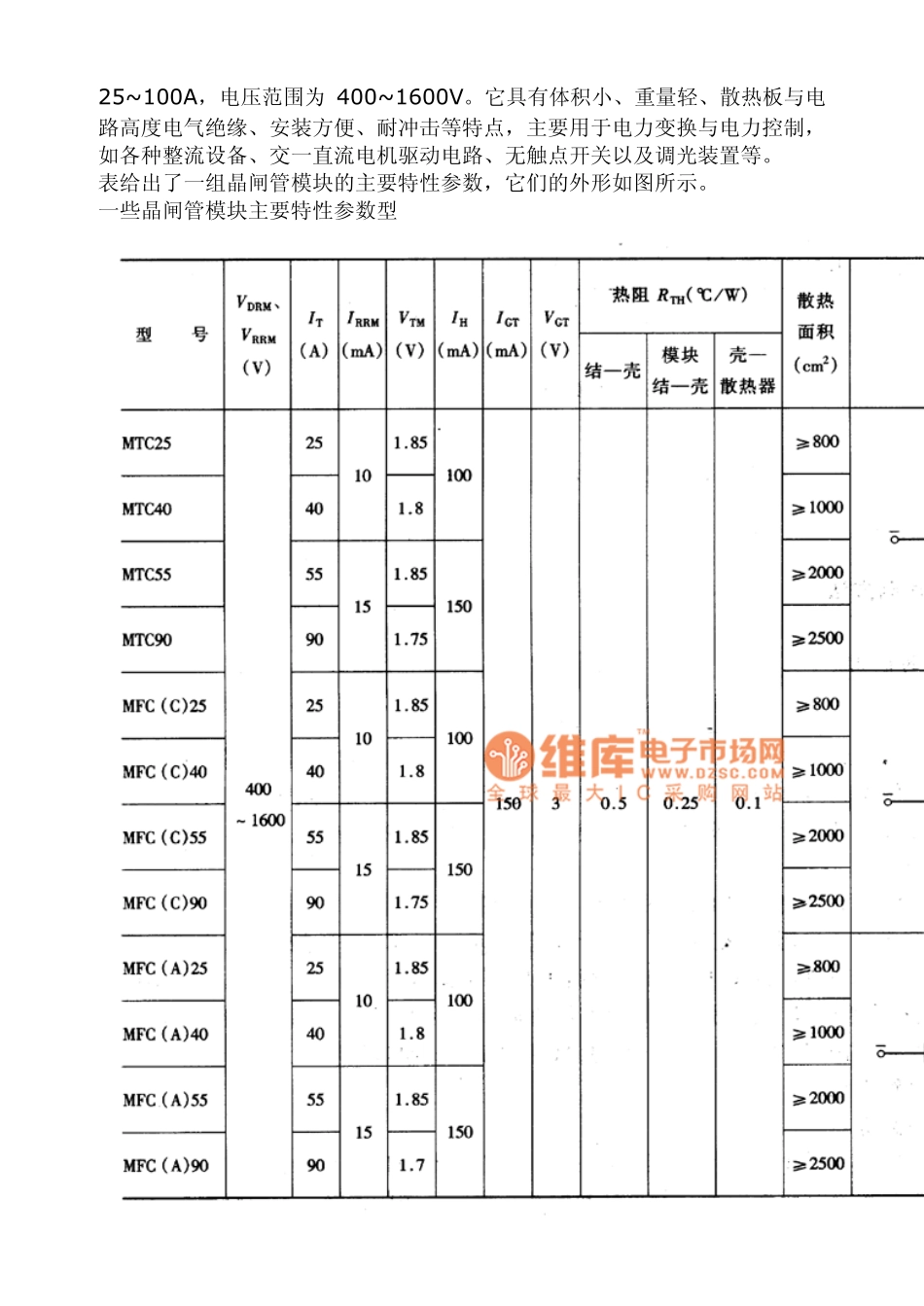

双向晶闸管的结构及工作原理_第2页
2/7
双向晶闸管的结构及工作原理_第3页
3/7
1 双向晶闸管的检测方法 (1)电极的判断与触发特性测试 将万用表置Rx1 挡,测量双向晶闸管任意两脚之司的阻值,如果测出某脚和其他两脚之间的电阻均为无穷大,则该脚为T2 极。 确定T2 极后,可假定其余两脚中某一脚为T1 电极,而另一脚为G 极,然后采用触发导通测试方法确定假定极性的正确性。试验方法如图所示。首先将负表笔接T1 极,正表笔接乃极,所测电阻应为无穷大。然后用导线将T2 极与G 极短接,相当于给G 极加上负触发信号,此时所测T1-T2 极间电阻应为10Ω左右,证明双向晶闸管已触发导通,如图(a)所示。将巧极与G 极间的短接导线断开,电阻值若保持不变,说明管子在T1→T2 方向上能维持导通状态。 再将正表笔接T1 极,负表笔接T2 极,所测电阻也应为无穷大,然后用导线将T2 极与G极短接,相当于给G 极加上正触发信号,此时所测T1-T2 极间电阻应为10Ω左右,如图(b)所示。若断开T2 极与G 极间的短接导线阻值不变,则说明管子经触发后,在T2→T1方向上也能维持导通状态,且具有双向触发性能。上述试验也证明极性的假定是正确的,否则是假定与实际不符,需重新作出假定,重复上述测量过程。 双向晶闸管测试方法 (2)大功率双向晶闸管触发能力的检测 小功率双向晶闸管的触发电流较小,采用万用表Rx1 挡可以检查出管子的触发性能。大功率双向晶闸管的触发电流较大,再采用万用表Rx1 挡测量巳无法使管子触发导通。为此可采用图所示的方法进行测量,但测量中需要采用不同极性的电源,以确定管子的双向触发能力。 晶闸管模块 晶闸管模块内由多个晶闸管或晶闸管与整流管混合组成,电流容量一般为 2 25~100A,电压范围为400~1600V。它具有体积小、重量轻、散热板与电路高度电气绝缘、安装方便、耐冲击等特点,主要用于电力变换与电力控制,如各种整流设备、交一直流电机驱动电路、无触点开关以及调光装置等。 表给出了一组晶闸管模块的主要特性参数,它们的外形如图所示。 一些晶闸管模块主要特性参数型 3 晶闸管模块外形 关断晶闸管的检测 可关断晶闸管的极性及触发导通性能的检测可参考前面所述的方法进行,其关断能力采用双万用表法检查,如图所示,表1 用来进行触发导通,表2 用以产生负向触发信号。首先将表1 的负表笔接 A 极,正表笔接 K 极,然后用导线短接 A 极及G 极,相当于给 G极加上正向触发信号,此时阻值将由无穷大变为低阻值,这表明管子已被触发导通。去掉A-G 极间的短接导线,...
