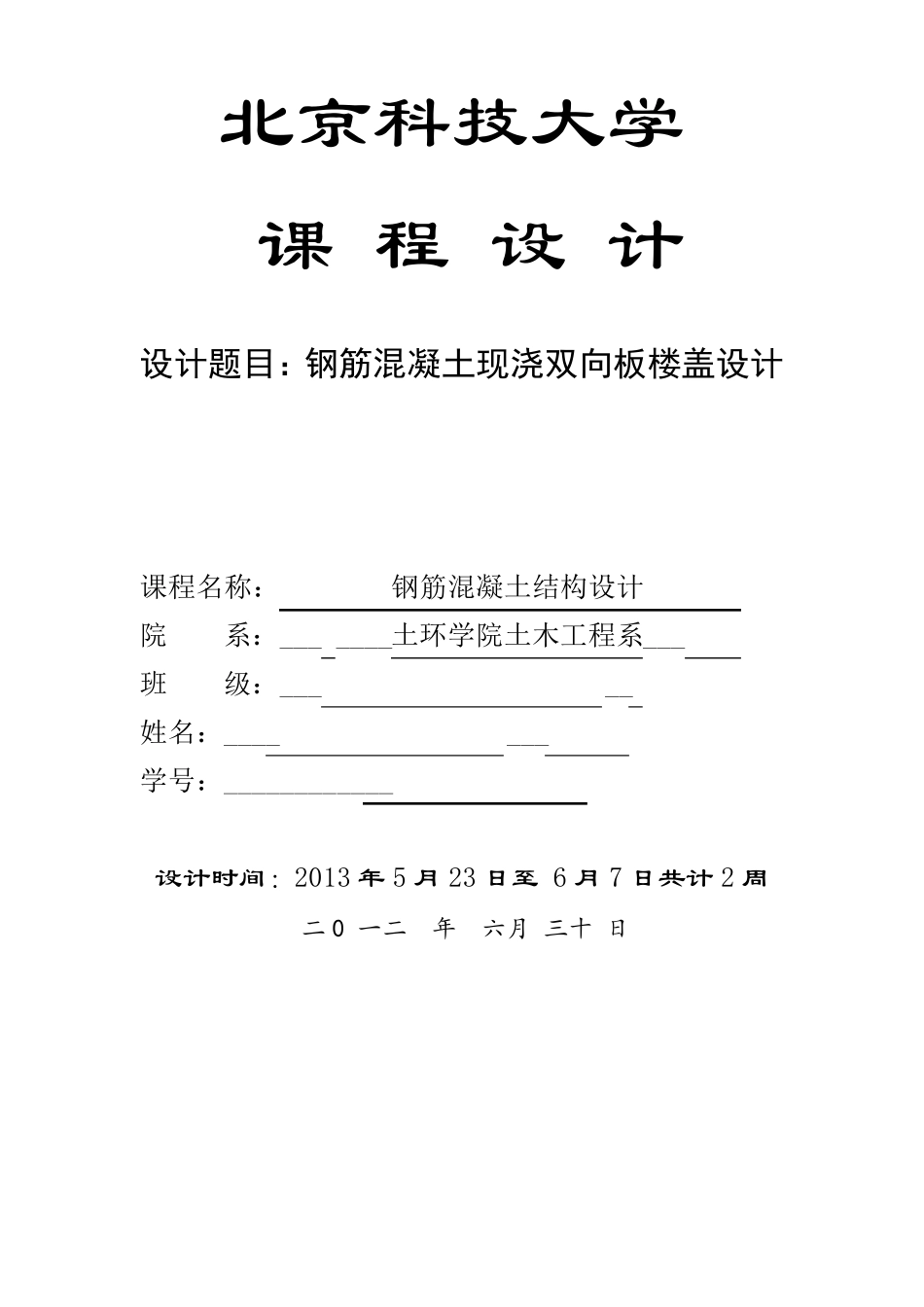

北京科技大学 课 程 设 计 设计题目：钢筋混凝土现浇双向板楼盖设计 课程名称： 钢筋混凝土结构设计 院 系：___ ____土环学院土木工程系___ 班 级：___ __ 姓名：____ ___ 学号：____________ 设计时间：2013 年 5 月 23 日至 6 月 7 日共计 2 周 二0 一二 年 六月 三十 日 1 目 录 一、设计任务书-----------------------------------1 1、设计目的和方法------------------------------1 2、设计资料------------------------------------1 3、设计内容------------------------------------2 4、设计任务------------------------------------2 5、设计要求------------------------------------2 二、设计计算书 ----------------------------------3 1、结构布置及构件尺寸选择----------------------4 2、荷载设计值----------------------------------4 3、板的计算------------------------------------5 4、梁的计算-----------------------------------16 5、绘制施工图---------------------------------29 三、参考资料 -----------------------------------30 四、小 结------------------------------------31 2 一、设计任务书 1、设计目的和方法 通过本设计对所学课程内容加深理解，并利用所学知识解决实际问题；培养学生正确的设计观点、设计方法和一定的计算、设计能力，使我们掌握钢筋混凝土现浇楼盖的设计方法和步骤；培养用图纸和设计计算书表达设计意图的能力，进一步掌握结构施工图的绘制方法。 根据某多层建筑平面图，楼盖及屋盖均采用现浇钢筋混凝土结构的要求，并考虑支承结构的合理性确定支承梁的结构布置方案。确定板的厚度和支承梁的截面尺寸及钢筋和混凝土强度等级。分别按照塑性计算方法和弹性理论计算方法进行板、支承梁的内力和配筋的计算。 2、设计资料 (1)结构形式：某多层工业厂房，采用现浇钢筋混凝土结构，内外墙厚度均为300mm，设计时只考虑竖向荷载作用，要求完成该钢筋混凝土整体现浇楼盖的设计，其平面如图 1.1 所示。 （2）楼面做法：20mm 厚水泥砂浆地面，钢筋混凝土现浇板，15mm 厚石灰砂浆抹底。 （3）荷载：永久 荷载主 要为板、面层以 及粉 刷 层自 重 ，钢筋混凝土容重 25kN/m3,水泥砂浆容重 20kN/m3,石灰砂浆容重 17kN/m3,分项 系 数 Rg=1.2，分项 系 数 Rq=1.3或 1.4。 （4）材 料：平面尺寸 lox=3.6...
