双圆弧齿轮计算完稿0430

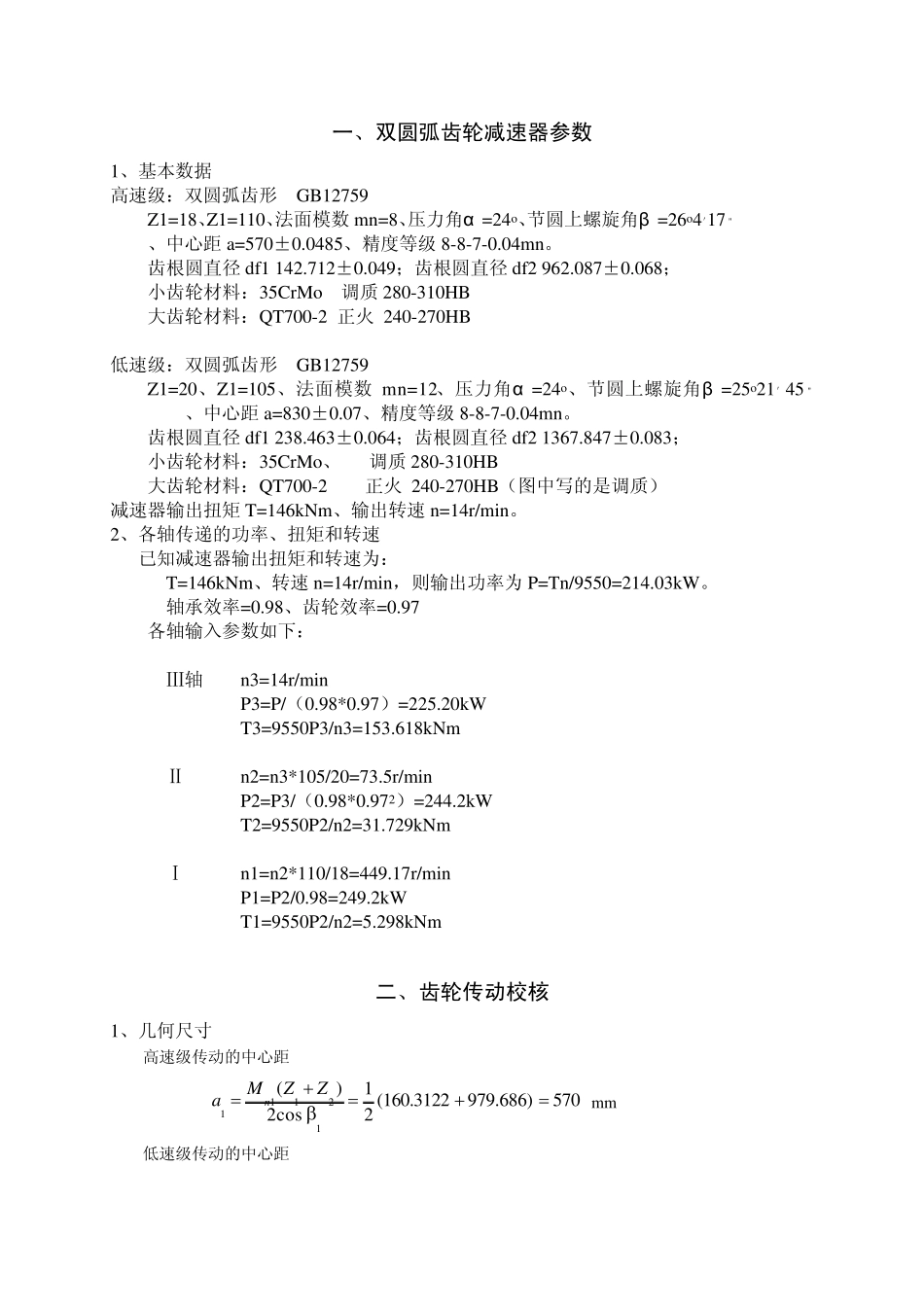

双圆弧齿轮计算完稿0430_第1页
1/13

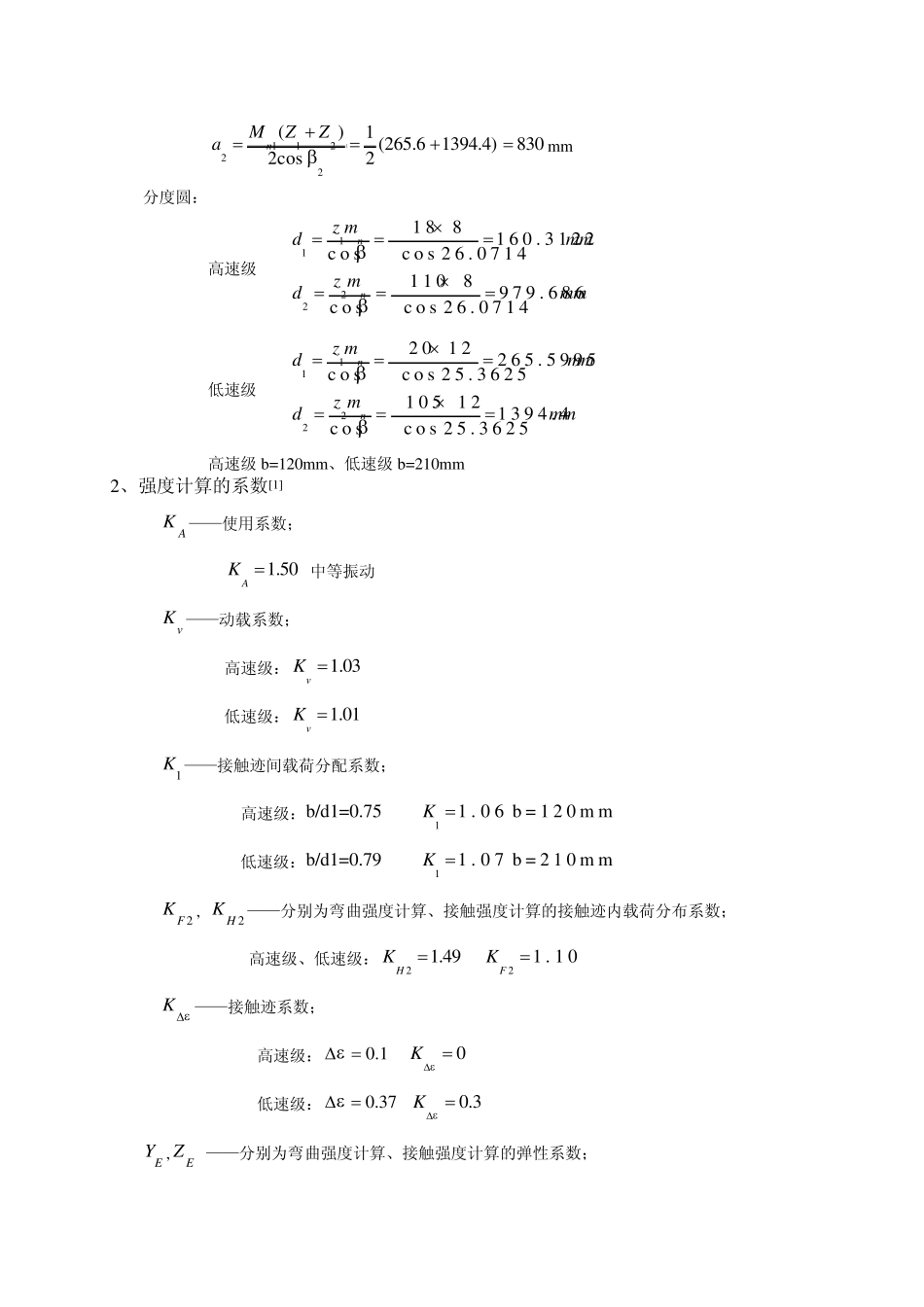

双圆弧齿轮计算完稿0430_第2页
2/13

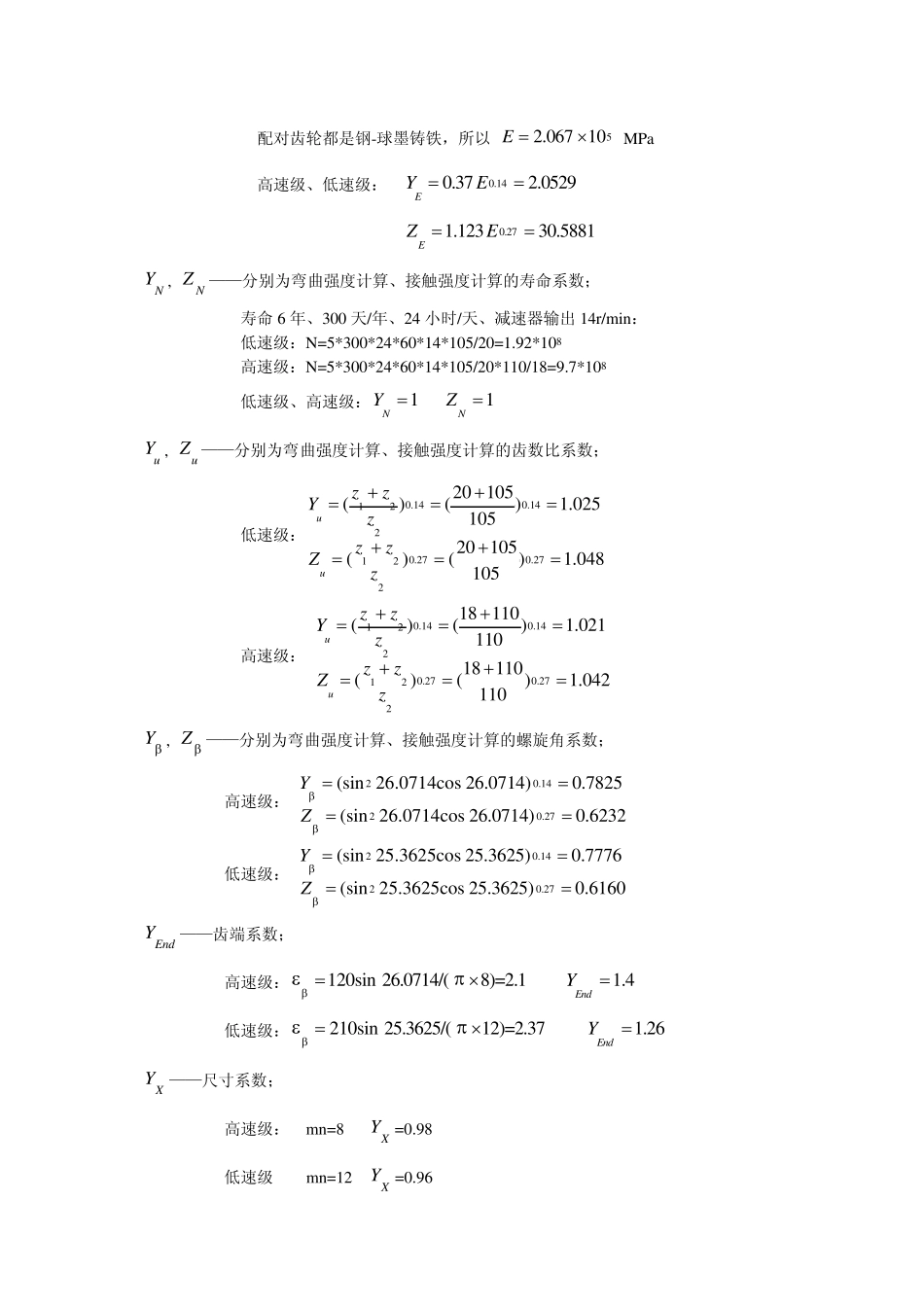

双圆弧齿轮计算完稿0430_第3页
3/13
一、双圆弧齿轮减速器参数 1、基本数据 高速级:双圆弧齿形 GB12759 Z1=18、Z1=110、法面模数mn=8、压力角α =24o、节圆上螺旋角β =26o4'17"=26.0714o 、中心距a=570±0.0485、精度等级8-8-7-0.04mn。 齿根圆直径 df1 142.712±0.049;齿根圆直径 df2 962.087±0.068; 小齿轮材料:35CrMo 调质 280-310HB 大齿轮材料:QT700-2 正火 240-270HB 低速级:双圆弧齿形 GB12759 Z1=20、Z1=105、法面模数mn=12、压力角α =24o、节圆上螺旋角β =25o21'45"=25.3625、中心距a=830±0.07、精度等级8-8-7-0.04mn。 齿根圆直径 df1 238.463±0.064;齿根圆直径 df2 1367.847±0.083; 小齿轮材料:35CrMo、 调质 280-310HB 大齿轮材料:QT700-2 正火 240-270HB(图中写的是调质) 减速器输出扭矩 T=146kNm、输出转速n=14r/min。 2、各轴传递的功率、扭矩和转速 已知减速器输出扭矩和转速为: T=146kNm、转速n=14r/min,则输出功率为 P=Tn/9550=214.03kW。 轴承效率=0.98、齿轮效率=0.97 各轴输入参数如下: Ⅲ轴 n3=14r/min P3=P/(0.98*0.97)=225.20kW T3=9550P3/n3=153.618kNm Ⅱ n2=n3*105/20=73.5r/min P2=P3/(0.98*0.972)=244.2kW T2=9550P2/n2=31.729kNm Ⅰ n1=n2*110/18=449.17r/min P1=P2/0.98=249.2kW T1=9550P2/n2=5.298kNm 二、齿轮传动校核 1、几何尺寸 高速级传动的中心距 11211()1 (160.3122979.686)5702cos2nMZZa mm 低速级传动的中心距 11222()1 (265.61394.4)8302cos2nMZZamm 分度圆: 高速级 11221 881 6 0 . 3 1 2 2c o sc o s 2 6 . 0 7 1 41 1 089 7 9 . 6 8 6c o sc o s 2 6 . 0 7 1 4nnz mdmmz mdmm 低速级 11222 01 22 6 5 . 5 9 9 5c o sc o s 2 5 . 3 6 2 51 0 51 21 3 9 4 . 4c o sc o s 2 5 . 3 6 2 5nnz mdmmz mdmm 高速级b=120mm、低速级b=210mm 2、强度计算的系数[1] AK——使用系数; 1.50AK  中等振动 vK ——动载系数; 高速级:1.03vK  低速级:1.01vK  1K ——接触迹间载荷分配系数; 高速级:b/d1=0.75 11 . 0 6K  b = 1 2 0 m m 低速级:b/d1=0.79 11 . 0 7K  b = 2 1 0 m m 2FK, 2HK——分别为弯曲强度计算、接触强度计算的...
