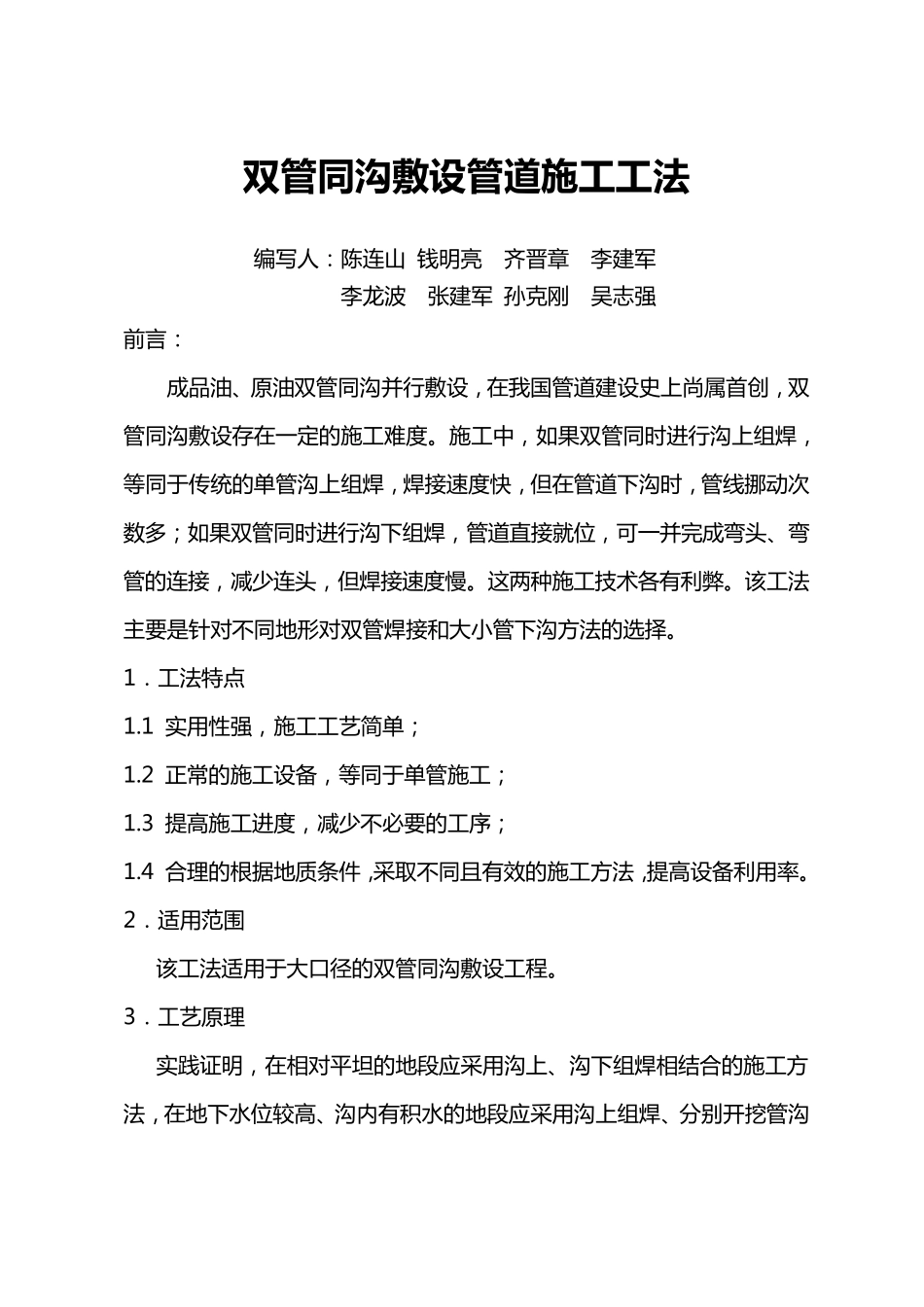

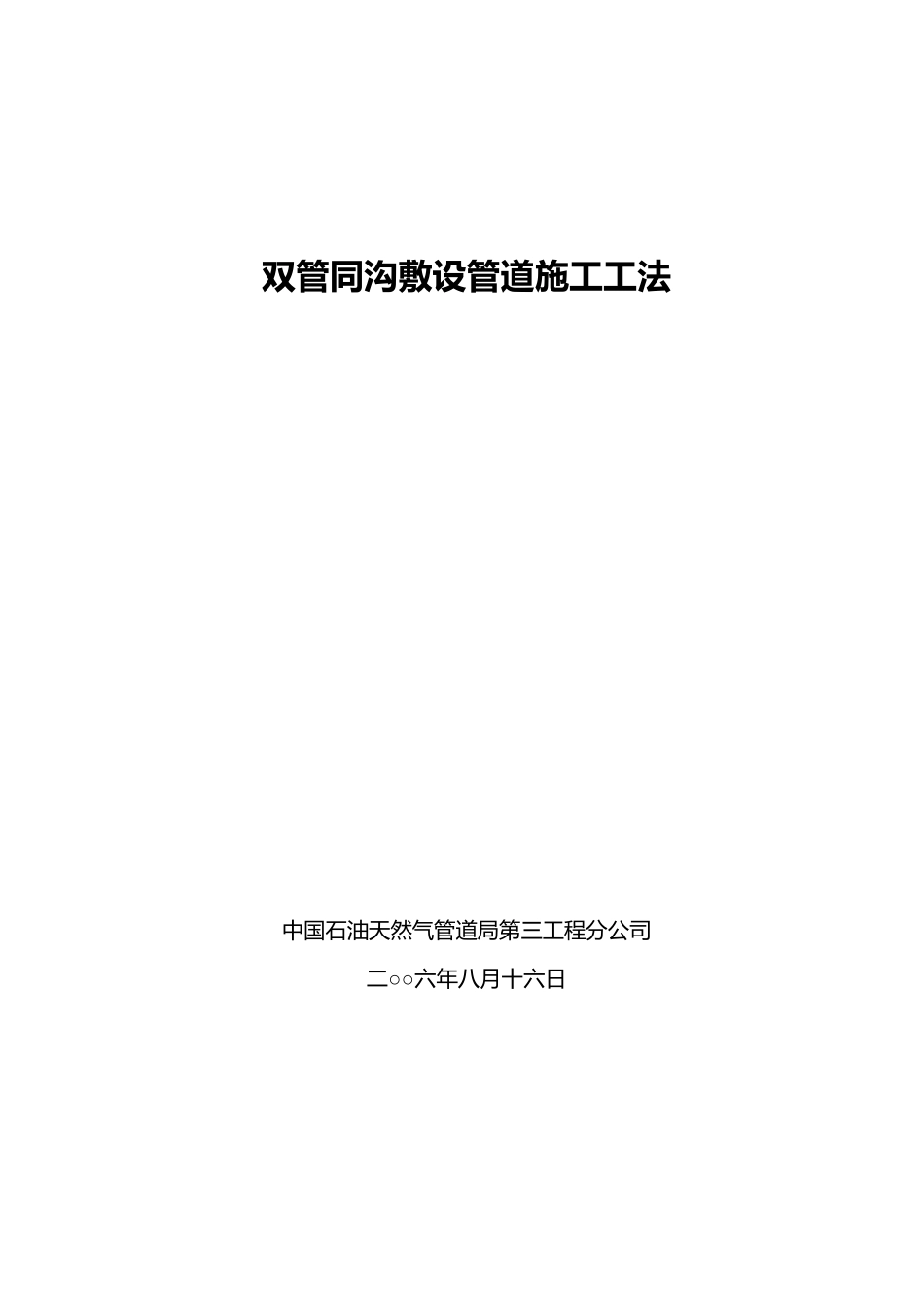

双管同沟敷设管道施工工法 中 国 石 油 天 然 气 管 道 局 第 三工 程 分 公 司 二 ○○六 年 八 月 十 六 日 双管同沟敷设管道施工工法 编 写 人 ： 陈 连 山 钱 明 亮 齐 晋 章 李 建 军 李 龙 波 张 建 军 孙 克 刚 吴 志 强 前 言 ： 成 品 油 、原油 双管同沟并行敷设，在我国管道建 设史上尚属首创，双管同沟敷设存在一定的施工难度。施工中，如果双管同时进行沟上组焊，等同于传统的单管沟上组焊，焊接速度快，但在管道下沟时，管线挪动次数多；如果双管同时进行沟下组焊，管道直接就位，可一并完成 弯头、弯管的连 接，减少连 头，但焊接速度慢。这两种施工技术各有利弊。该工法主要是针对不同地形对双管焊接和大小管下沟方法的选择。 1．工法特点 1.1 实用性强 ，施工工艺简单； 1.2 正常 的施工设备 ，等同于单管施工； 1.3 提 高 施工进度，减少不必 要的工序 ； 1.4 合 理 的根 据 地质 条 件 ，采 取 不同且 有效 的施工方法，提 高 设备 利用率 。 2．适 用范 围 该工法适 用于大口 径 的双管同沟敷设工程 。 3．工艺原理 实践 证 明 ，在相 对平 坦 的地段 应 采 用沟上、沟下组焊相 结 合 的施工方法，在地下水 位较 高 、沟内 有积 水 的地段 应 采 用沟上组焊、分 别 开 挖 管沟的 施 工 方 法 ， 在 峡 谷 、陡坡等地段采用沟下组焊的 施 工 方 法 较为合理。合理的 安排施 工 顺序以及合理的 布管是提高施 工 进度的 关键。 4．施 工 工 艺流程及操作要点： 本工 法 根据不同地形条件进行说明： 4.1 平坦地段双管同沟敷设 平坦地段因为地形开阔， 又可以投入大型设备， 正常的 沟上组焊下沟或沟上沟下相结合施 工 均可， 区别在 于设备的 投入和人员的 投入， 施 工 中合理的 布管是减少设备使用次数和数量的 关键。 4.1.1 平坦地段双管同沟敷设施 工 流程 a.沟上组焊施 工 流程 施工准备（含技术交底） 施工便道修筑 作业带开拓 防腐管运输 布 管 双管焊接 无损探伤 补口、 补伤 冷 弯 管预 制 组 装 测 量 放 线 双管分别下沟 管沟 开挖 回 填 连 头 附属工程施工 通球试压、清扫 竣 工 地 貌 恢 复 b.沟 上 沟 下 组 焊 施 工 流 程 4.1.2 管 沟 开 挖 管 线 施 工 前...
