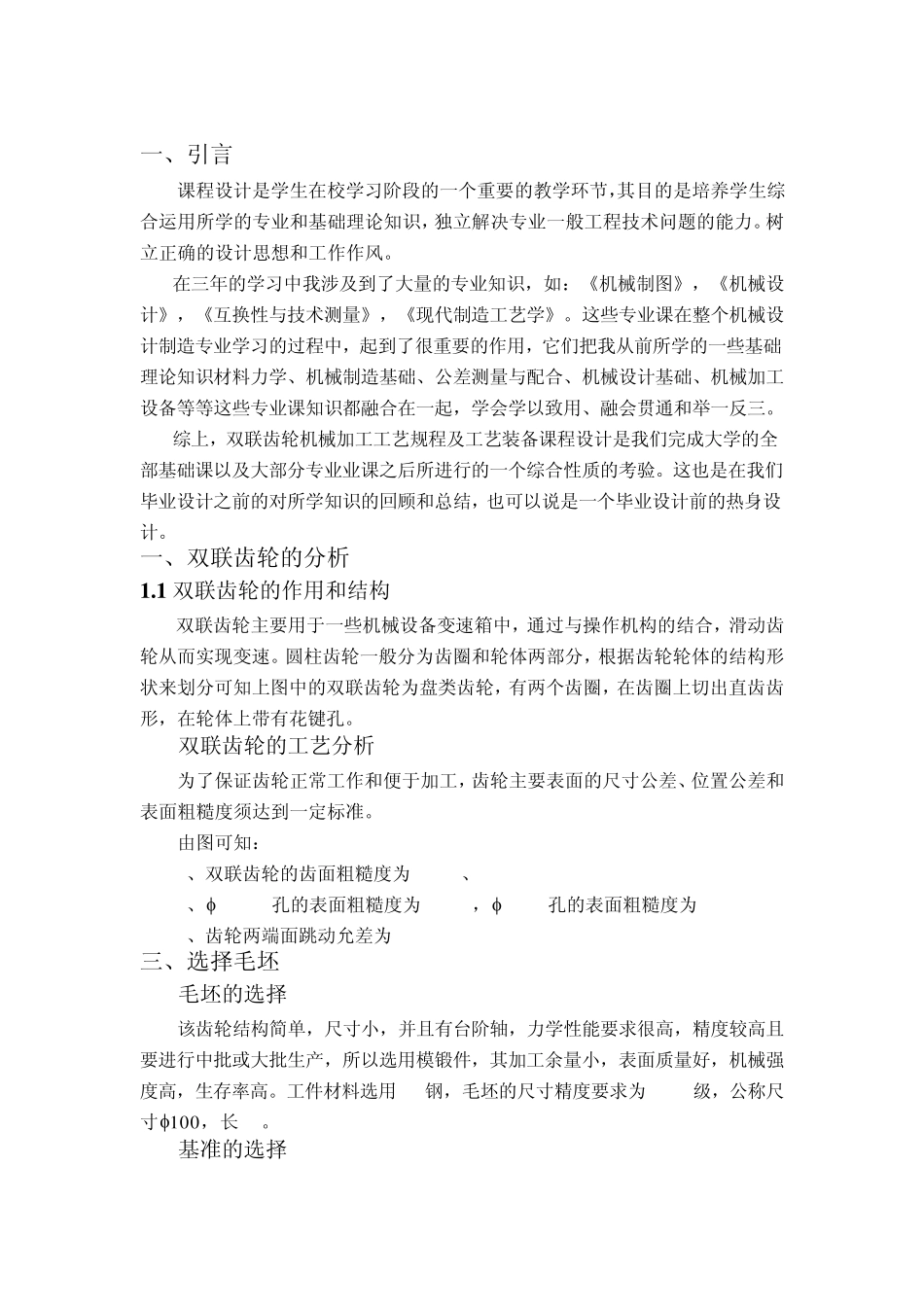

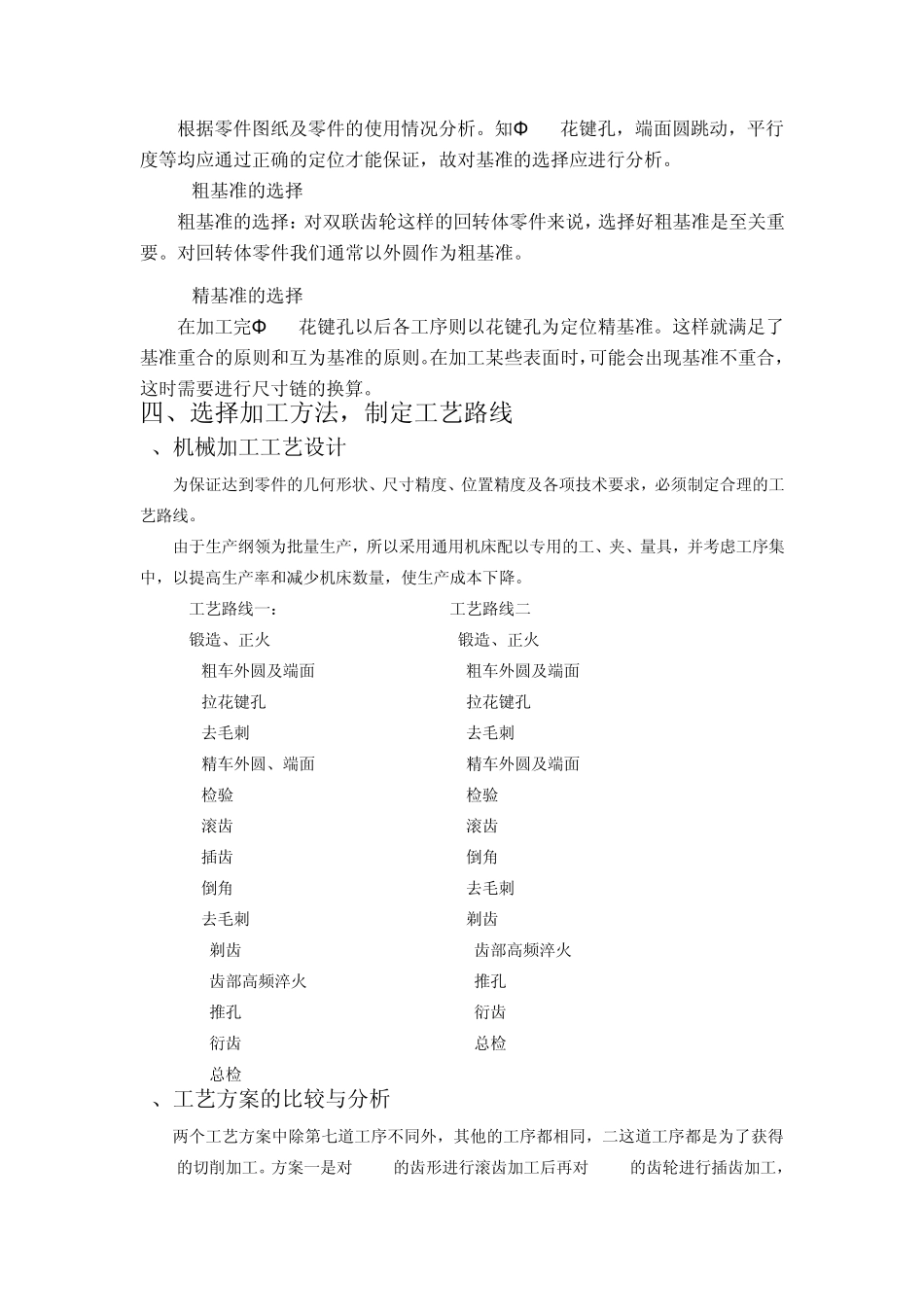

课程设计说明书 双联齿轮零件的机械加工工艺规程及工艺装备 班 级：2011级机制 5班 姓 名：李 德 松 学 号： 110920523 指导教师： 谢 驰 2014 年 6 月 日 一、引言 课程设计是学生在校学习阶段的一个重要的教学环节，其目的是培养学生综合运用所学的专业和基础理论知识，独立解决专业一般工程技术问题的能力。树立正确的设计思想和工作作风。 在三年的学习中我涉及到了大量的专业知识，如：《机械制图》，《机械设计》，《互换性与技术测量》，《现代制造工艺学》。这些专业课在整个机械设计制造专业学习的过程中，起到了很重要的作用，它们把我从前所学的一些基础理论知识材料力学、机械制造基础、公差测量与配合、机械设计基础、机械加工设备等等这些专业课知识都融合在一起，学会学以致用、融会贯通和举一反三。 综上，双联齿轮机械加工工艺规程及工艺装备课程设计是我们完成大学的全部基础课以及大部分专业业课之后所进行的一个综合性质的考验。这也是在我们毕业设计之前的对所学知识的回顾和总结，也可以说是一个毕业设计前的热身设计。 一、双联齿轮的分析 1 .1 双联齿轮的作用和结构 双联齿轮主要用于一些机械设备变速箱中，通过与操作机构的结合，滑动齿轮从而实现变速。圆柱齿轮一般分为齿圈和轮体两部分，根据齿轮轮体的结构形状来划分可知上图中的双联齿轮为盘类齿轮，有两个齿圈，在齿圈上切出直齿齿形，在轮体上带有花键孔。 2.1双联齿轮的工艺分析 为了保证齿轮正常工作和便于加工，齿轮主要表面的尺寸公差、位置公差和表面粗糙度须达到一定标准。 由图可知： 1、双联齿轮的齿面粗糙度为 1.6um、 2、 32H10孔的表面粗糙度为 1.6um， 28H7孔的表面粗糙度为 3.2um 3、齿轮两端面跳动允差为 0.05mm 三、选择毛坯 3.1毛坯的选择 该齿轮结构简单，尺寸小，并且有台阶轴，力学性能要求很高，精度较高且要进行中批或大批生产，所以选用模锻件，其加工余量小，表面质量好，机械强度高，生存率高。工件材料选用 45钢，毛坯的尺寸精度要求为 IT12级，公称尺寸 1 0 0，长 50。 3.2基准的选择 根据零件图纸及零件的使用情况分析。知Φ 32花键孔，端面圆跳动，平行度等均应通过正确的定位才能保证，故对基准的选择应进行分析。 3.2.1粗基准的选择 粗基准的选择：对双联齿轮这样的回转体零件来说，选择好粗基准是至关重要。对回转体零件我们通常以外圆作为粗基准。 3.2.2精基准的选...
