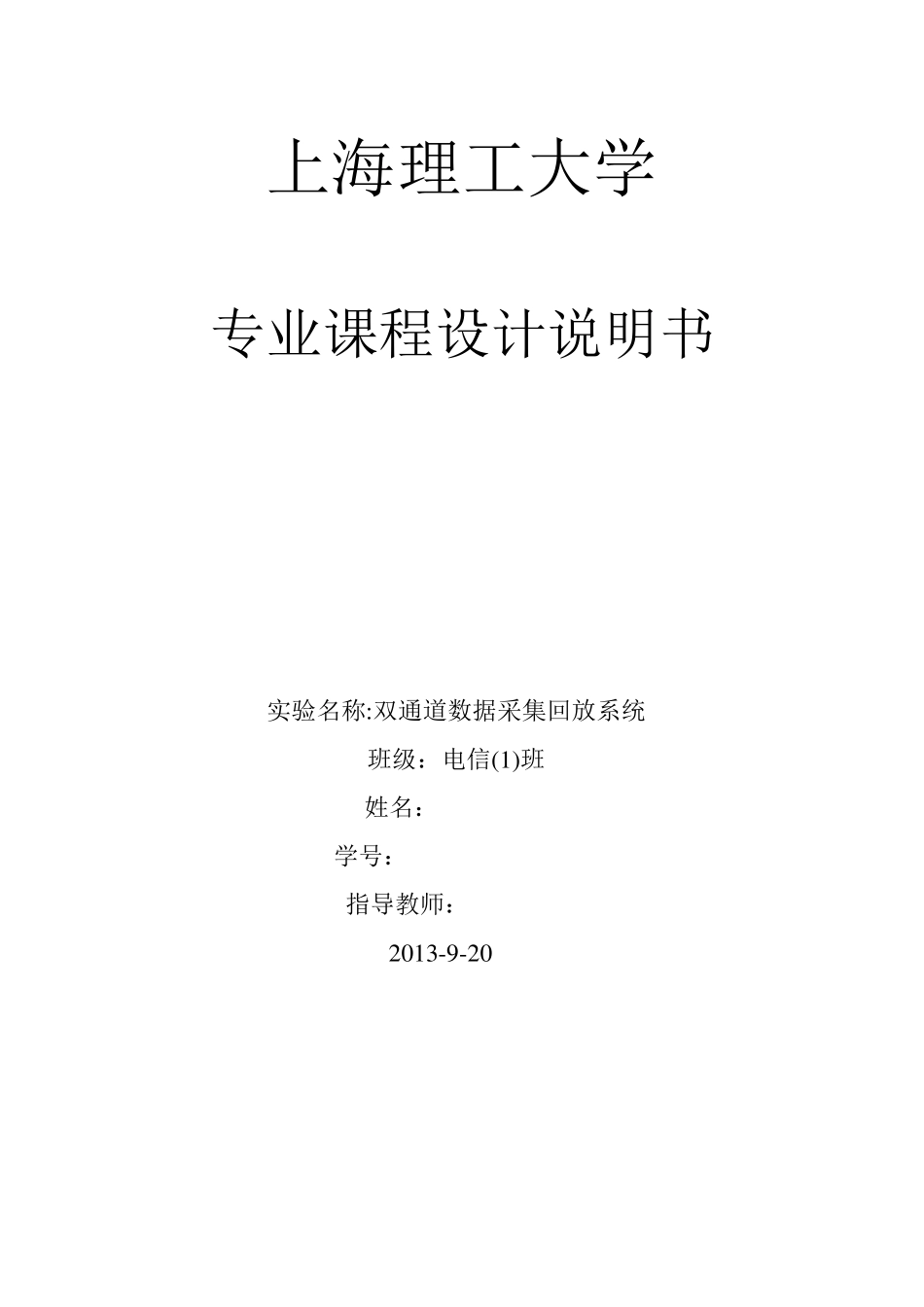

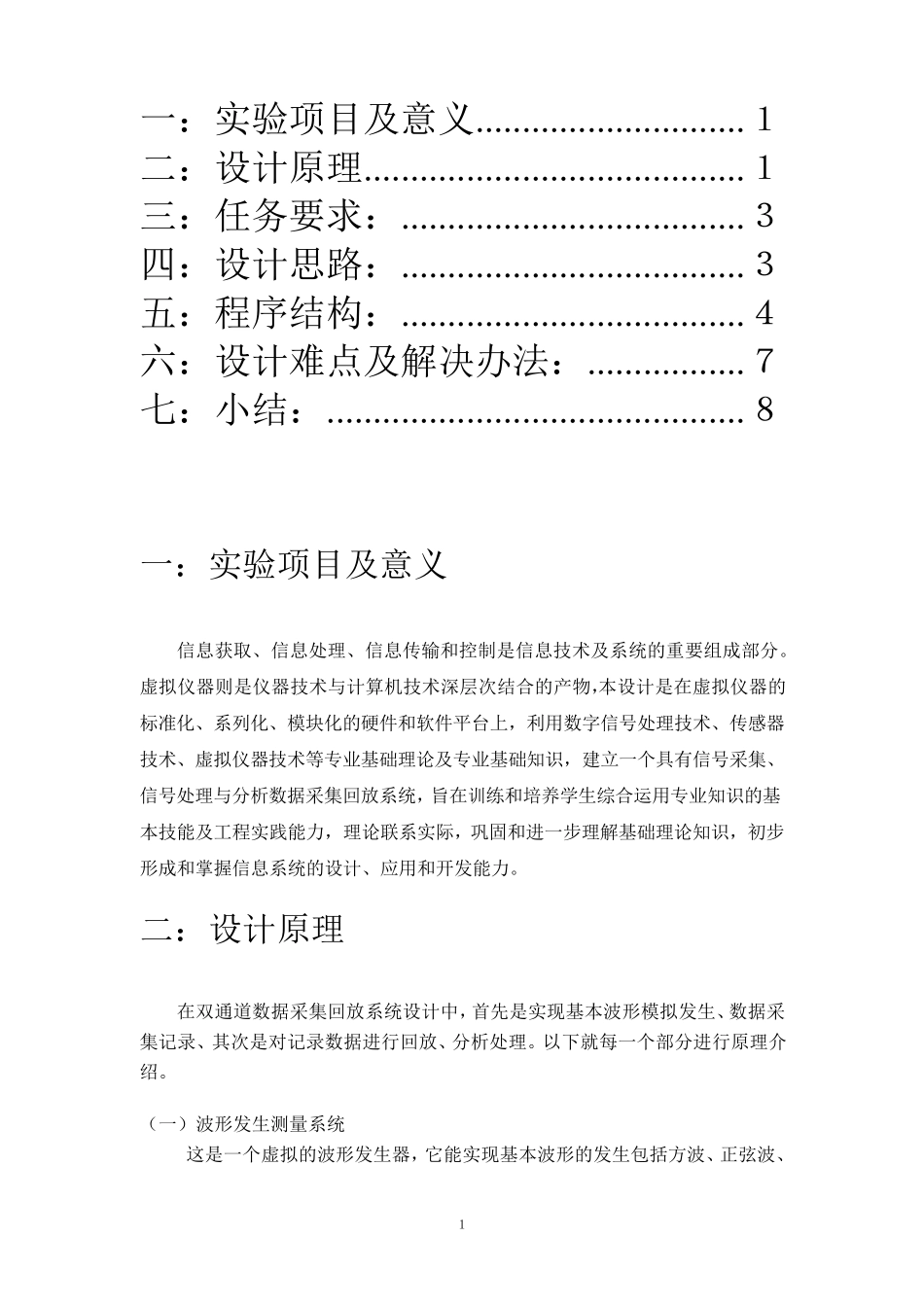

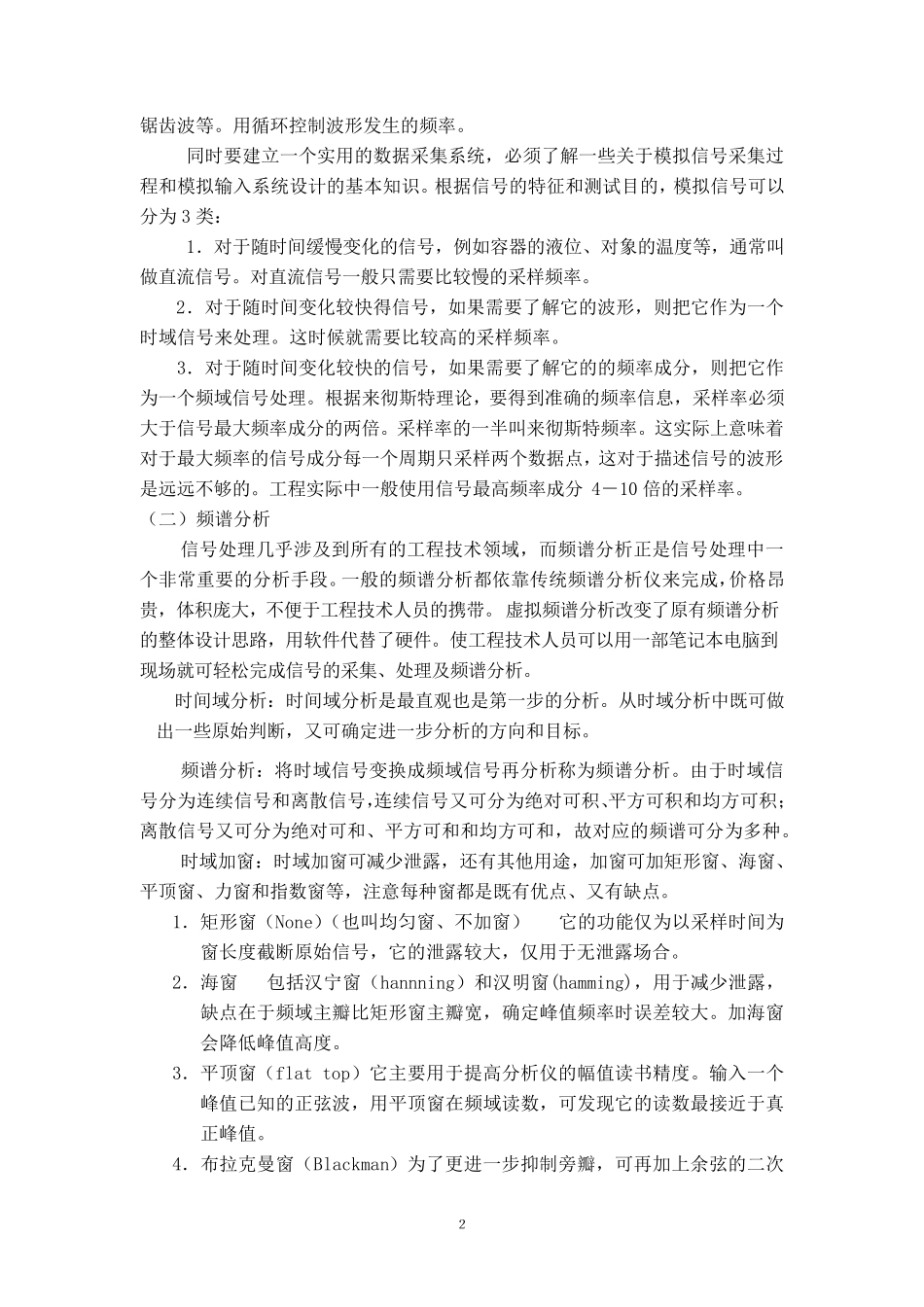

上海理工大学 专业课程设计说明书 实验名称:双通道数据采集回放系统 班级：电信(1)班 姓名：*** 学号：********** 指导教师：*** 2013-9-20 １ 一：实验项目及意义 ............................. １ 二：设计原理 ......................................... １ 三：任务要求： ..................................... ３ 四：设计思路： ..................................... ３ 五：程序结构： ..................................... ４ 六：设计难点及解决办法： ................. ７ 七：小结： ............................................. ８ 一：实验项目及意义 信息获取、信息处理、信息传输和控制是信息技术及系统的重要组成部分。虚拟仪器则是仪器技术与计算机技术深层次结合的产物，本设计是在虚拟仪器的标准化、系列化、模块化的硬件和软件平台上，利用数字信号处理技术、传感器技术、虚拟仪器技术等专业基础理论及专业基础知识，建立一个具有信号采集、信号处理与分析数据采集回放系统，旨在训练和培养学生综合运用专业知识的基本技能及工程实践能力，理论联系实际，巩固和进一步理解基础理论知识，初步形成和掌握信息系统的设计、应用和开发能力。 二：设计原理 在双通道数据采集回放系统设计中，首先是实现基本波形模拟发生、数据采集记录、其次是对记录数据进行回放、分析处理。以下就每 一个部分进行原理介绍 。 （ 一） 波形发生测 量 系统 这 是一个虚拟的波形发生器，它 能实现基本波形的发生包 括 方 波、正 弦 波、 ２ 锯齿波等。用循环控制波形发生的频率。 同时要建立一个实用的数据采集系统，必须了解一些关于模拟信号采集过程和模拟输入系统设计的基本知识。根据信号的特征和测试目的，模拟信号可以分为3 类： 1．对于随时间缓慢变化的信号，例如容器的液位、对象的温度等，通常叫做直流信号。对直流信号一般只需要比较慢的采样频率。 2．对于随时间变化较快得信号，如果需要了解它的波形，则把它作为一个时域信号来处理。这时候就需要比较高的采样频率。 3．对于随时间变化较快的信号，如果需要了解它的的频率成分，则把它作为一个频域信号处理。根据来彻斯特理论，要得到准确的频率信息，采样率必须大于信号最大频率成分的两倍。采样率的一半叫来彻斯特频率。这实际上意味着 对于最大频率的信号成分每一个周期只采样两个数据点，这对于描述信号的波...
