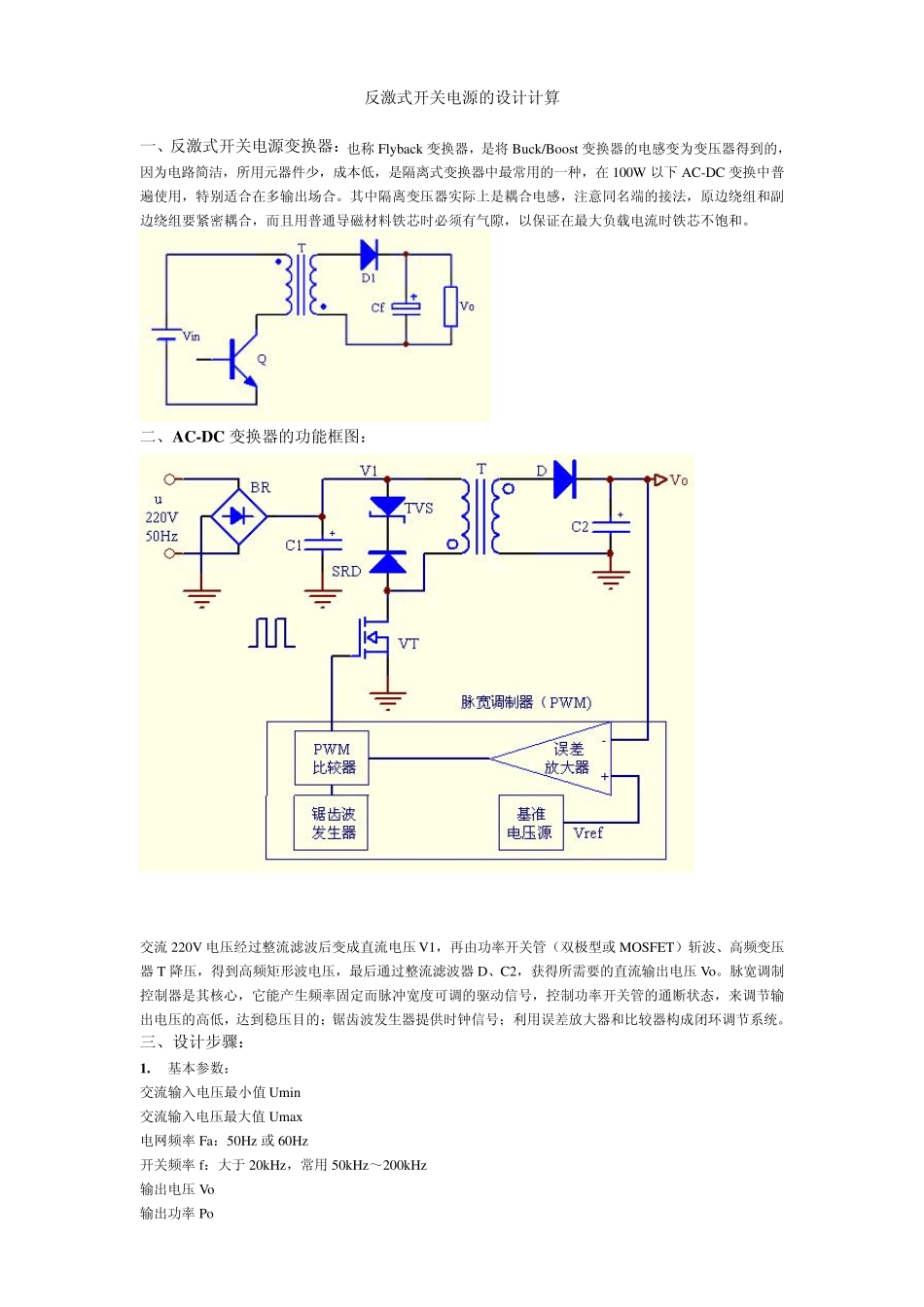

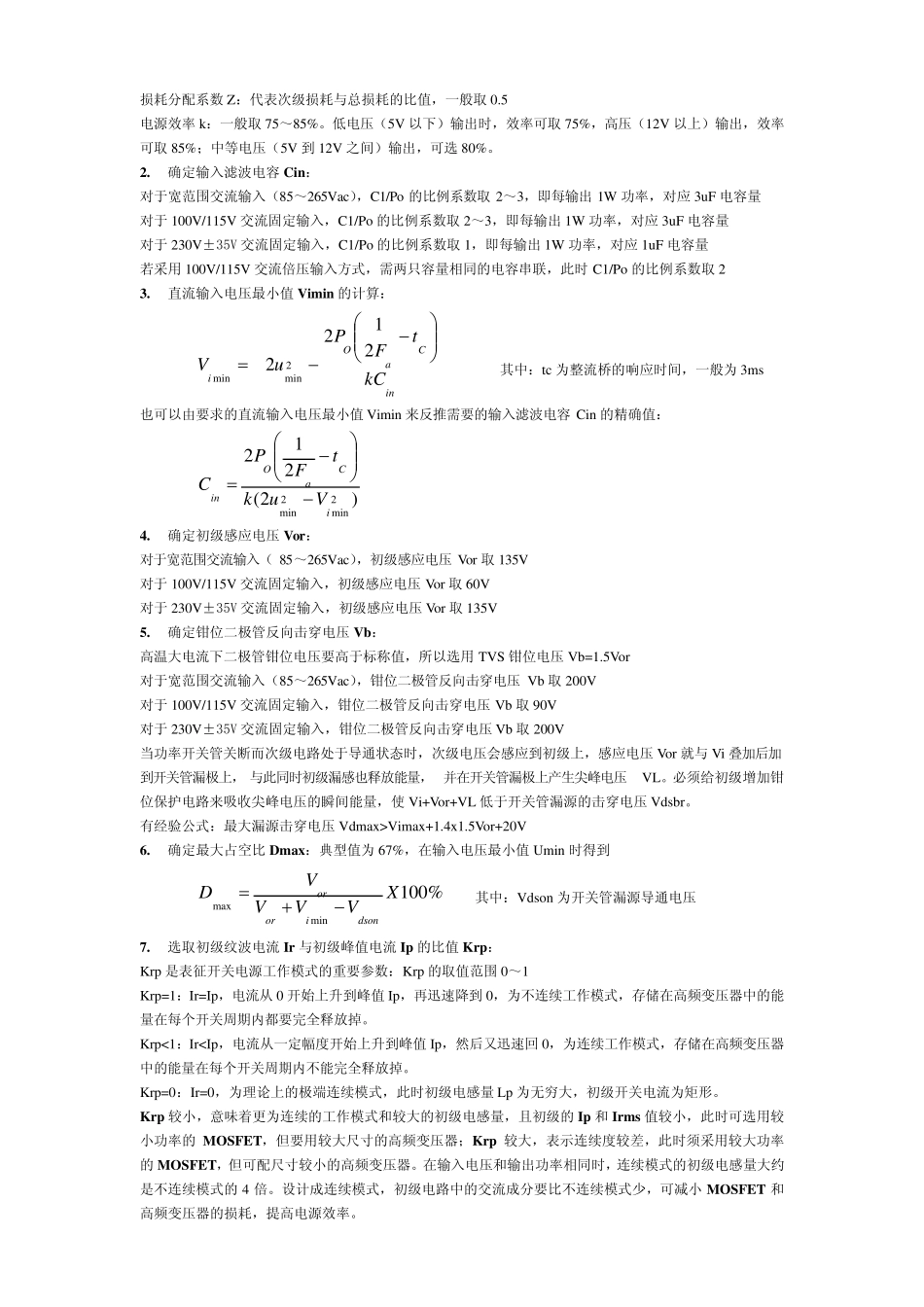

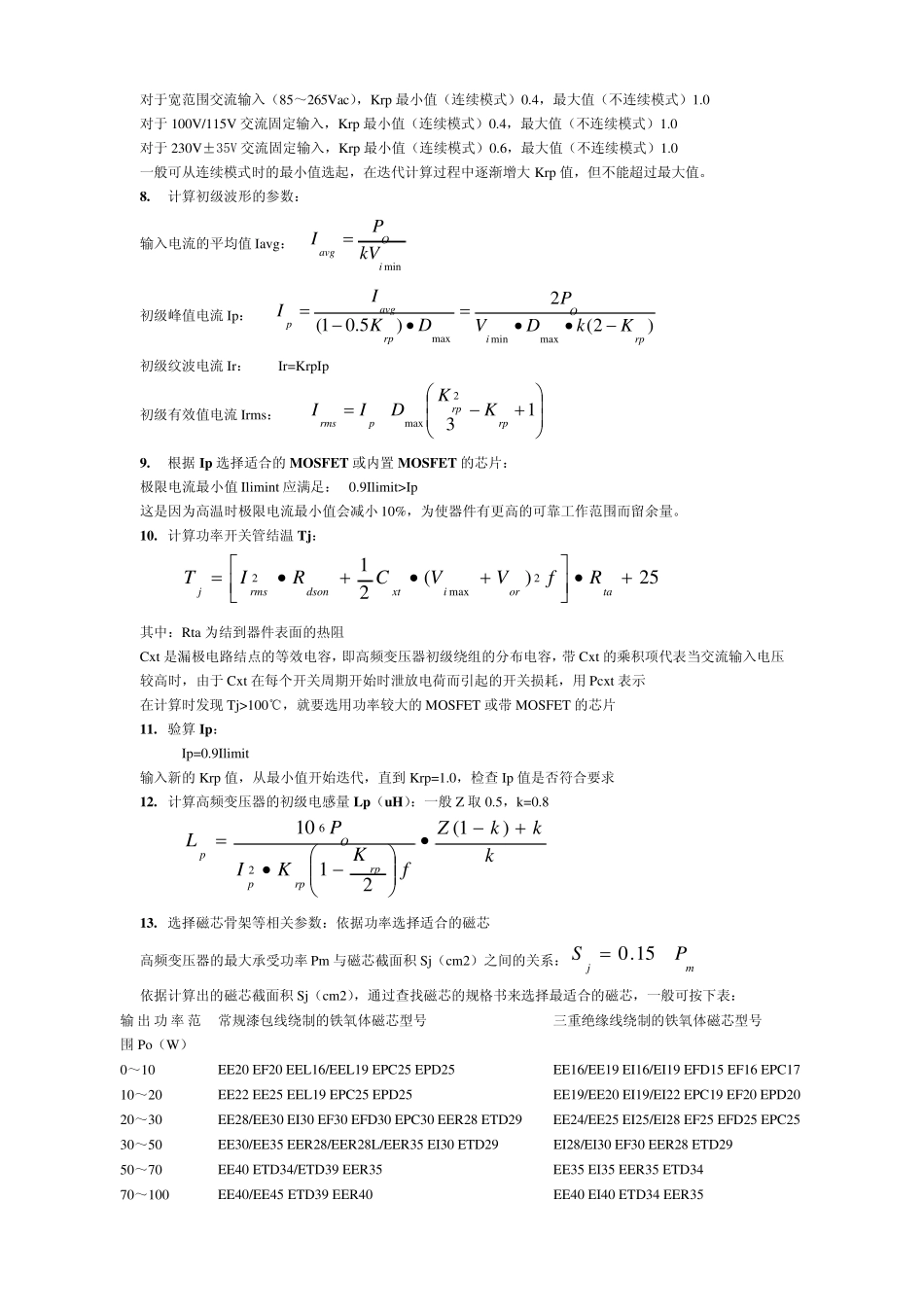

反激式开关电源的设计计算 一、反激式开关电源变换器：也称 Flyback 变换器，是将 Buck/Boost 变换器的电感变为变压器得到的，因为电路简洁，所用元器件少，成本低，是隔离式变换器中最常用的一种，在 100W 以下 AC-DC 变换中普遍使用，特别适合在多输出场合。其中隔离变压器实际上是耦合电感，注意同名端的接法，原边绕组和副边绕组要紧密耦合，而且用普通导磁材料铁芯时必须有气隙，以保证在最大负载电流时铁芯不饱和。 二、A C -D C 变换器的功能框图： 交流 220V 电压经过整流滤波后变成直流电压 V1，再由功率开关管（双极型或 MOSFET）斩波、高频变压器 T 降压，得到高频矩形波电压，最后通过整流滤波器 D、C2，获得所需要的直流输出电压 Vo。脉宽调制控制器是其核心，它能产生频率固定而脉冲宽度可调的驱动信号，控制功率开关管的通断状态，来调节输出电压的高低，达到稳压目的；锯齿波发生器提供时钟信号；利用误差放大器和比较器构成闭环调节系统。 三、设计步骤： 1. 基本参数： 交流输入电压最小值 Umin 交流输入电压最大值 Umax 电网频率 Fa：50Hz 或 60Hz 开关频率 f：大于 20kHz，常用 50kHz～200kHz 输出电压 Vo 输出功率 Po 损耗分配系数Z：代表次级损耗与总损耗的比值，一般取0.5 电源效率k：一般取75～85%。低电压（5V 以下）输出时，效率可取75%，高压（12V 以上）输出，效率可取85%；中等电压（5V 到12V 之间）输出，可选80%。 2. 确定输入滤波电容Cin： 对于宽范围交流输入（85～265Vac），C1/Po 的比例系数取2～3，即每输出1W 功率，对应3u F 电容量 对于100V/115V 交流固定输入，C1/Po 的比例系数取2～3，即每输出1W 功率，对应3u F 电容量 对于230V±35V 交流固定输入，C1/Po 的比例系数取1，即每输出1W 功率，对应1u F 电容量 若采用 100V/115V 交流倍压输入方式，需两只容量相同的电容串联，此时C1/Po 的比例系数取2 3. 直流输入电压最小值Vimin 的计算： inCaOikCtFPuV⎟⎟⎠⎞⎜⎜⎝⎛−−=21222minmin 其中：tc 为整流桥的响应时间，一般为 3ms 也可以由要求的直流输入电压最小值Vimin 来反推需要的输入滤波电容Cin 的精确值： )2(2122min2miniCaOinVuktFPC−⎟⎟⎠⎞⎜⎜⎝⎛−= 4. 确定初级感应电压Vor： 对于宽范围交流输入（85～265Vac），初级感应电压Vor 取135V 对于100V/115V 交流固定输入，初级感应电压Vor 取60V...
