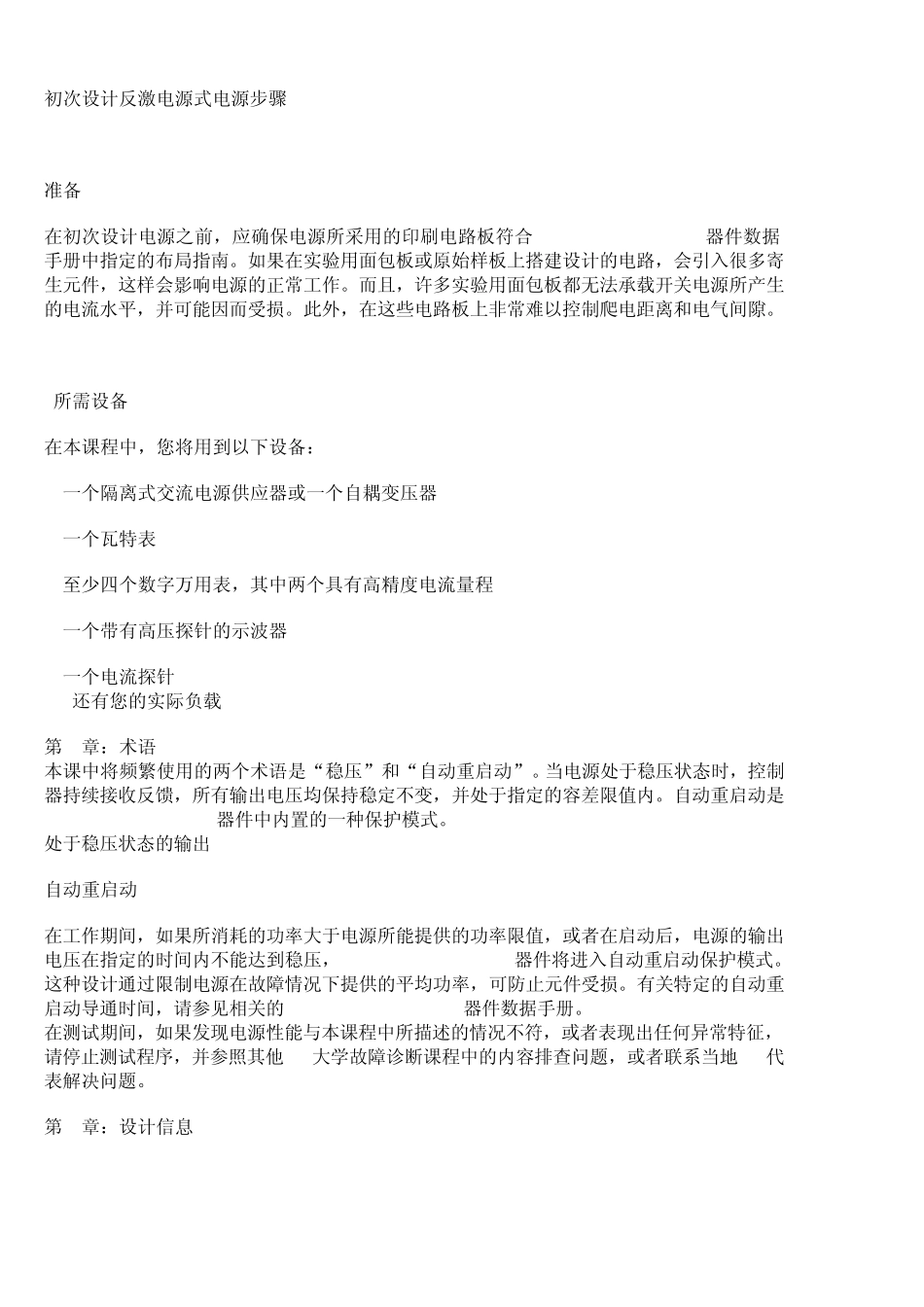

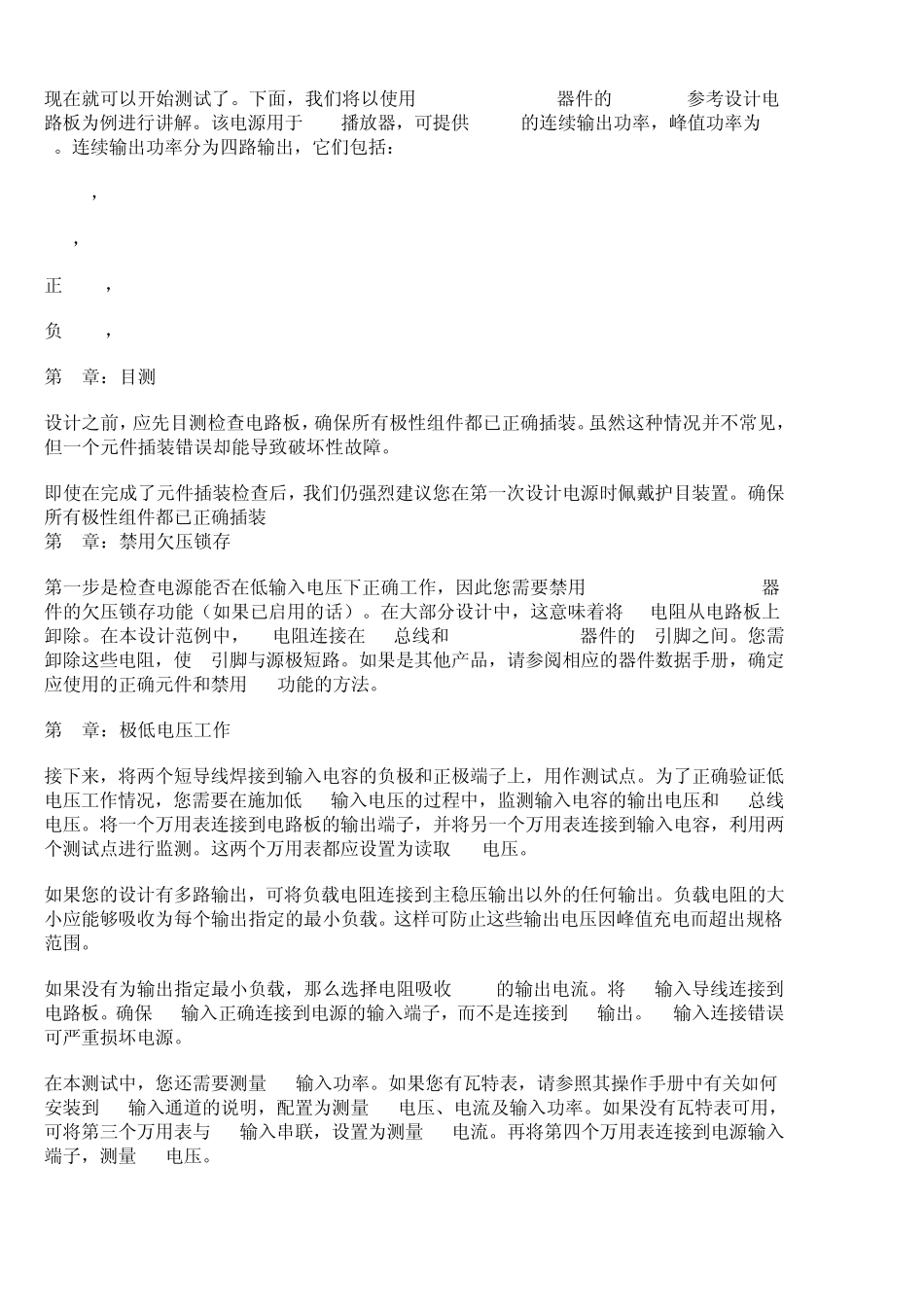

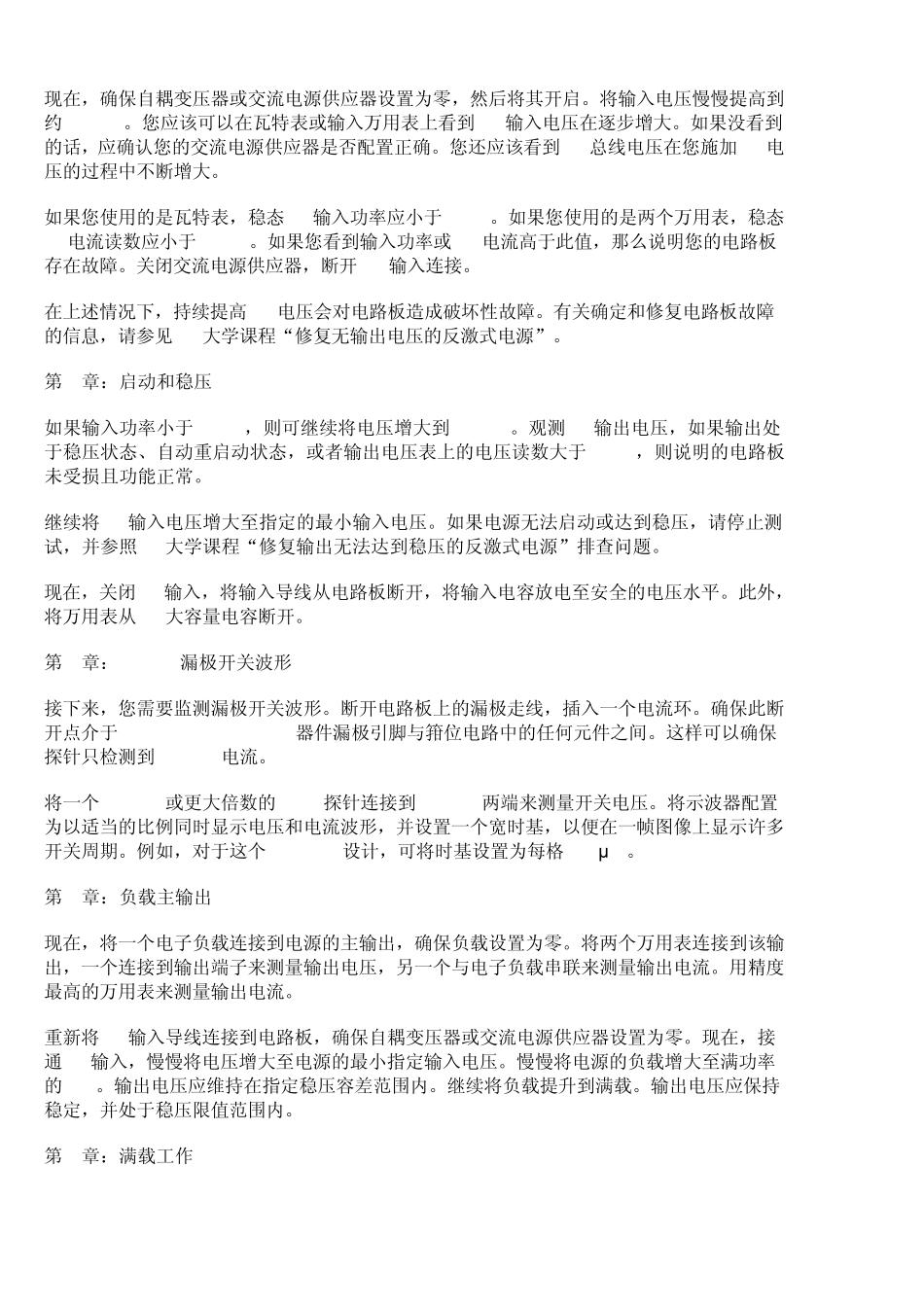

初次设计反激电源式电源步骤 准备 在初次设计电源之前，应确保电源所采用的印刷电路板符合Power Integrations器件数据手册中指定的布局指南。如果在实验用面包板或原始样板上搭建设计的电路，会引入很多寄生元件，这样会影响电源的正常工作。而且，许多实验用面包板都无法承载开关电源所产生的电流水平，并可能因而受损。此外，在这些电路板上非常难以控制爬电距离和电气间隙。 所需设备 在本课程中，您将用到以下设备： 1.一个隔离式交流电源供应器或一个自耦变压器 2.一个瓦特表 3.至少四个数字万用表，其中两个具有高精度电流量程 4.一个带有高压探针的示波器 5.一个电流探针 6. 还有您的实际负载 第1章：术语 本课中将频繁使用的两个术语是“稳压”和“自动重启动”。当电源处于稳压状态时，控制器持续接收反馈，所有输出电压均保持稳定不变，并处于指定的容差限值内。自动重启动是Power Integrations器件中内置的一种保护模式。 处于稳压状态的输出 自动重启动 在工作期间，如果所消耗的功率大于电源所能提供的功率限值，或者在启动后，电源的输出电压在指定的时间内不能达到稳压，Power Integrations器件将进入自动重启动保护模式。这种设计通过限制电源在故障情况下提供的平均功率，可防止元件受损。有关特定的自动重启动导通时间，请参见相关的 Power Integrations器件数据手册。 在测试期间，如果发现电源性能与本课程中所描述的情况不符，或者表现出任何异常特征，请停止测试程序，并参照其他 PI大学故障诊断课程中的内容排查问题，或者联系当地 PI代表解决问题。 第2章：设计信息 现在就可以开始测试了。下面，我们将以使用 TinySwitch -PK器件的 RD-1151参考设计电路板为例进行讲解。该电源用于 DVD播放器，可提供 7.5 W的连续输出功率，峰值功率为 13 W。连续输出功率分为四路输出，它们包括： 3.3 V，500 mA 5 V，500 mA 正 12 V，250 mA 负 12 V，30 mA 第 3章：目测 设计之前，应先目测检查电路板，确保所有极性组件都已正确插装。虽然这种情况并不常见，但一个元件插装错误却能导致破坏性故障。 即使在完成了元件插装检查后，我们仍强烈建议您在第一次设计电源时佩戴护目装置。确保所有极性组件都已正确插装 第 4章：禁用欠压锁存 第一步是检查电源能否在低输入电压下正确工作，因此您需要禁用 Power Integrations器件的欠压锁存功能（如果已启用的话）。在大部分设计...
