发动机拆装实习

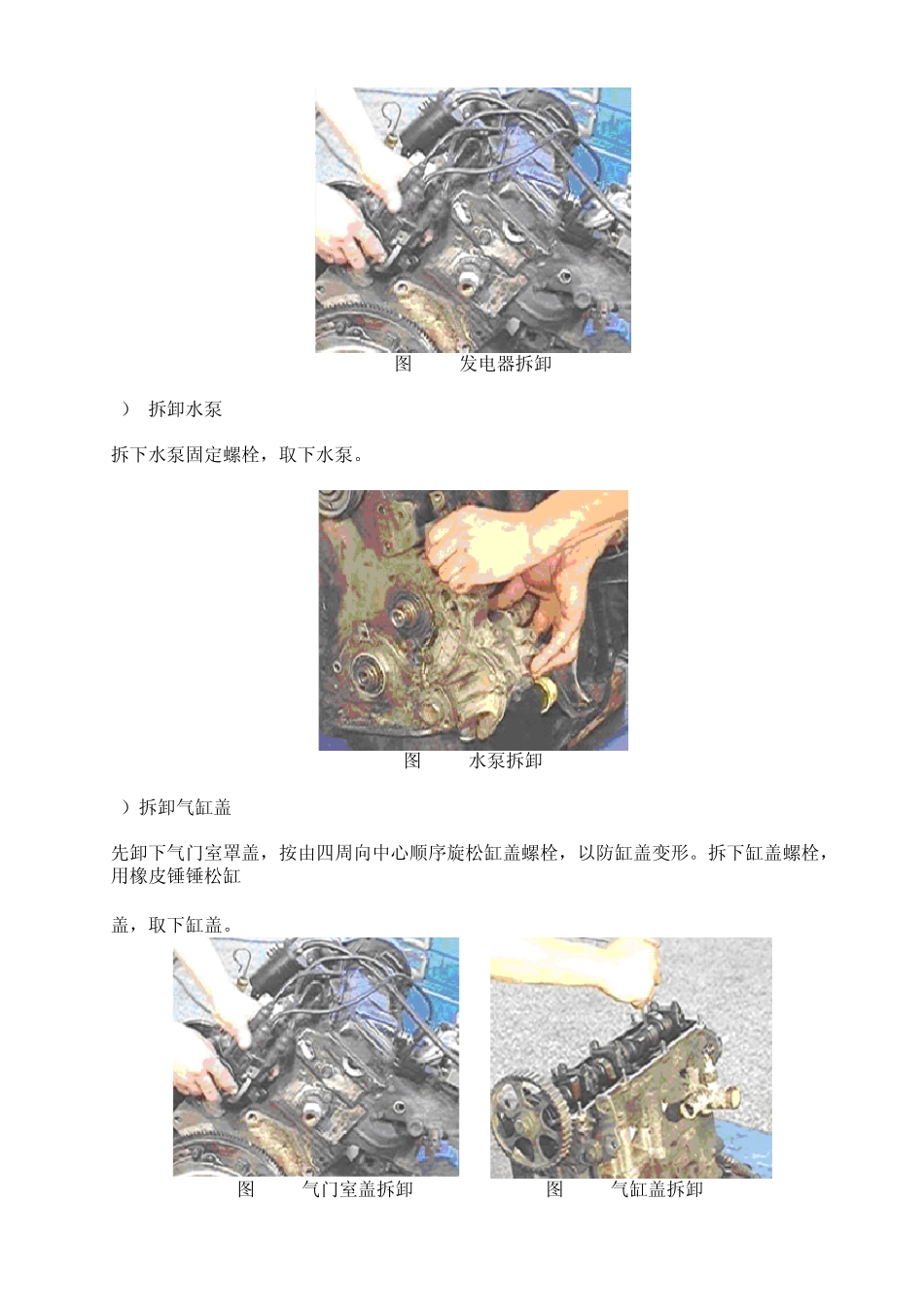

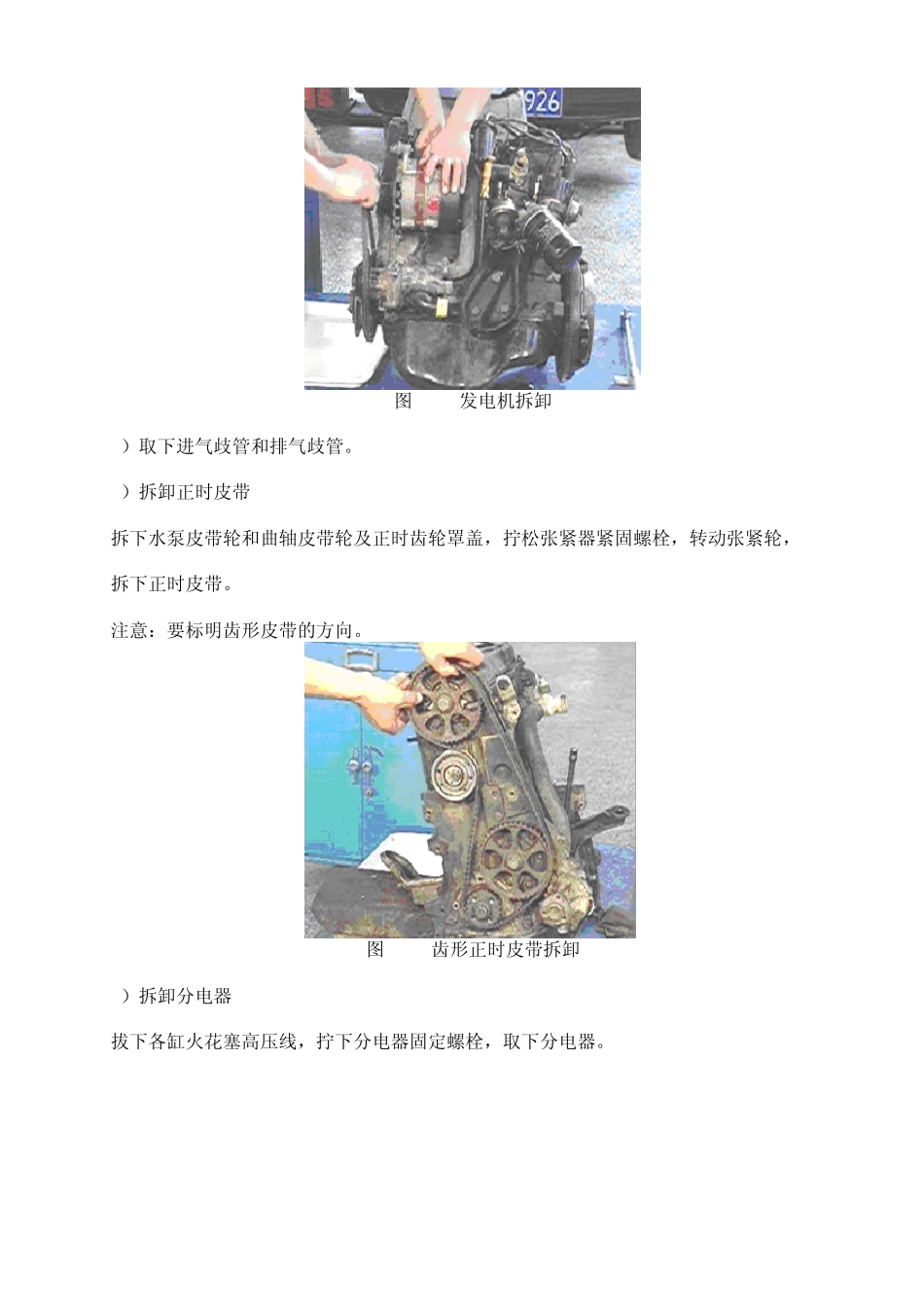

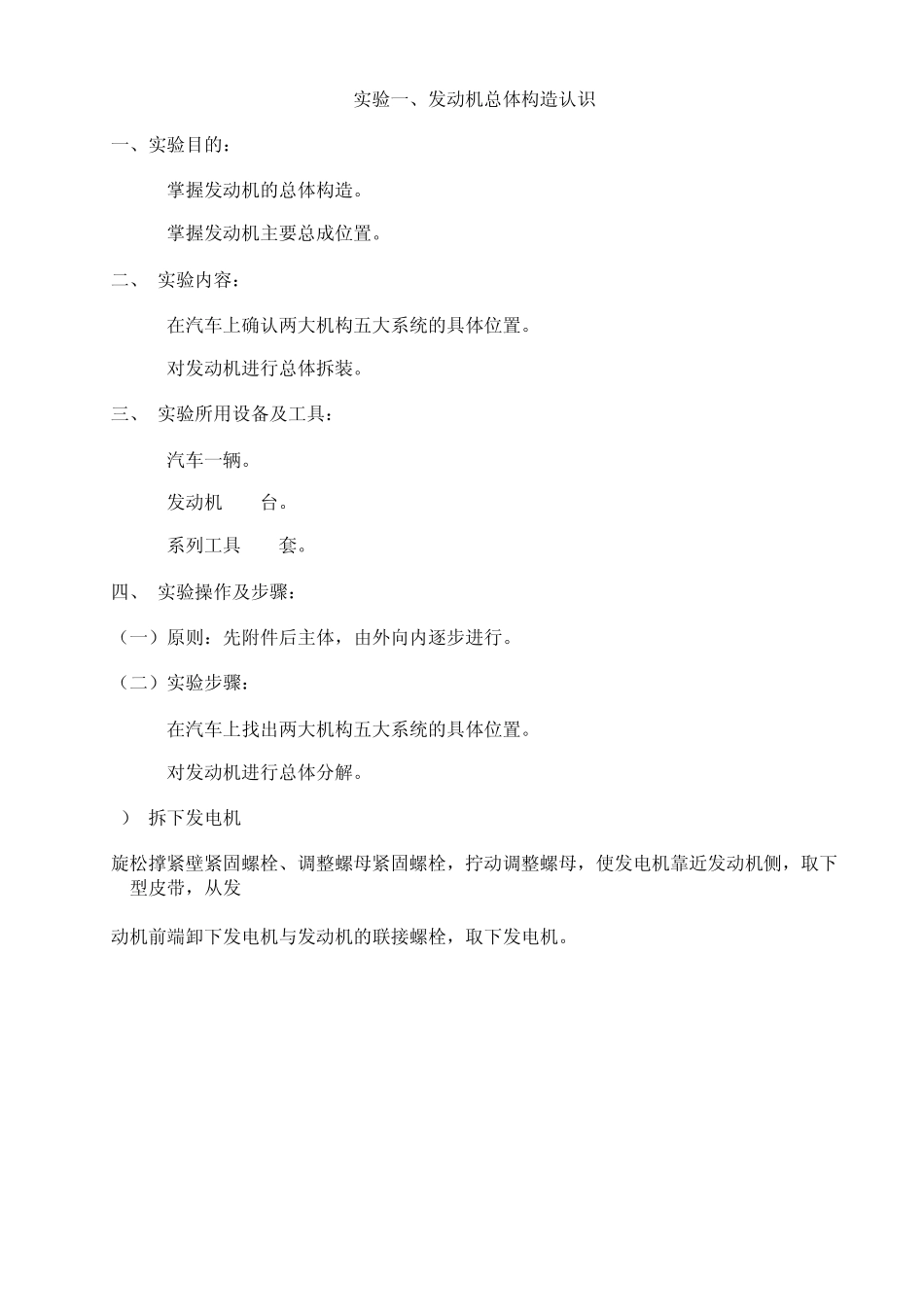

实验一、发动机总体构造认识 一、实验目的： 1. 掌握发动机的总体构造。 2. 掌握发动机主要总成位置。 二、 实验内容： 1. 在汽车上确认两大机构五大系统的具体位置。 2. 对发动机进行总体拆装。 三、 实验所用设备及工具： 1. 汽车一辆。 2. 发动机 12 台。 3. 系列工具 12 套。 四、 实验操作及步骤： （一）原则：先附件后主体，由外向内逐步进行。 （二）实验步骤： 1. 在汽车上找出两大机构五大系统的具体位置。 2. 对发动机进行总体分解。 1） 拆下发电机 旋松撑紧壁紧固螺栓、调整螺母紧固螺栓，拧动调整螺母，使发电机靠近发动机侧，取下 V 型皮带，从发 动机前端卸下发电机与发动机的联接螺栓，取下发电机。 图 1-1 发电机拆卸 2）取下进气歧管和排气歧管。 3）拆卸正时皮带 拆下水泵皮带轮和曲轴皮带轮及正时齿轮罩盖，拧松张紧器紧固螺栓，转动张紧轮， 拆下正时皮带。 注意：要标明齿形皮带的方向。 图 1-2 齿形正时皮带拆卸 4）拆卸分电器 拔下各缸火花塞高压线，拧下分电器固定螺栓，取下分电器。 图 1-3 发电器拆卸 5） 拆卸水泵 拆下水泵固定螺栓，取下水泵。 图 1-4 水泵拆卸 6）拆卸气缸盖 先卸下气门室罩盖，按由四周向中心顺序旋松缸盖螺栓，以防缸盖变形。拆下缸盖螺栓，用橡皮锤锤松缸 盖，取下缸盖。 图 1-5 气门室盖拆卸 图 1-6 气缸盖拆卸 7）拆卸机油泵 拧松油底壳紧固螺栓，卸下油底壳，取下集滤器、机油泵及机油扰流板。 图 1-7 油底壳拆卸 图 1-8 机油泵拆卸 8） 拆卸活塞 旋松连杆大头紧固螺母，取下螺母，取下连杆头轴承座。用锤柄轻击连杆大头螺栓，顶出活塞，将连杆大 头、轴承座装在一起。 注意：将连杆按顺序摆放好，以便下一次复装。 图 1-9 连杆轴承拆卸 图 1-10 活塞拆卸 9）拆卸曲轴 取下正时齿轮、曲轴前后的油封端盖，旋松并取下曲轴主轴承盖，抬出曲轴，取出上轴瓦止推轴承。 注意：不要跌落轴瓦，将轴承盖按顺序摆放好。 图 1-11 主轴承拆卸 图 1-12 取出曲轴 10 ）按相反顺序复装发动机。 实验二、 曲柄连杆机构拆装 一、实验目的： 1. 掌握曲柄连杆机构的零部件组成及各主要机件构造、作用与装配关系。 2. 能较熟练、正确地进行拆装。 二、 实验内容： 1. 分解发动机机体组总成。 2. 拆卸活塞连杆组。 3. 拆卸曲轴飞轮组。 三、 实验所用设备及工具： 发动机总成 12 台，组...
