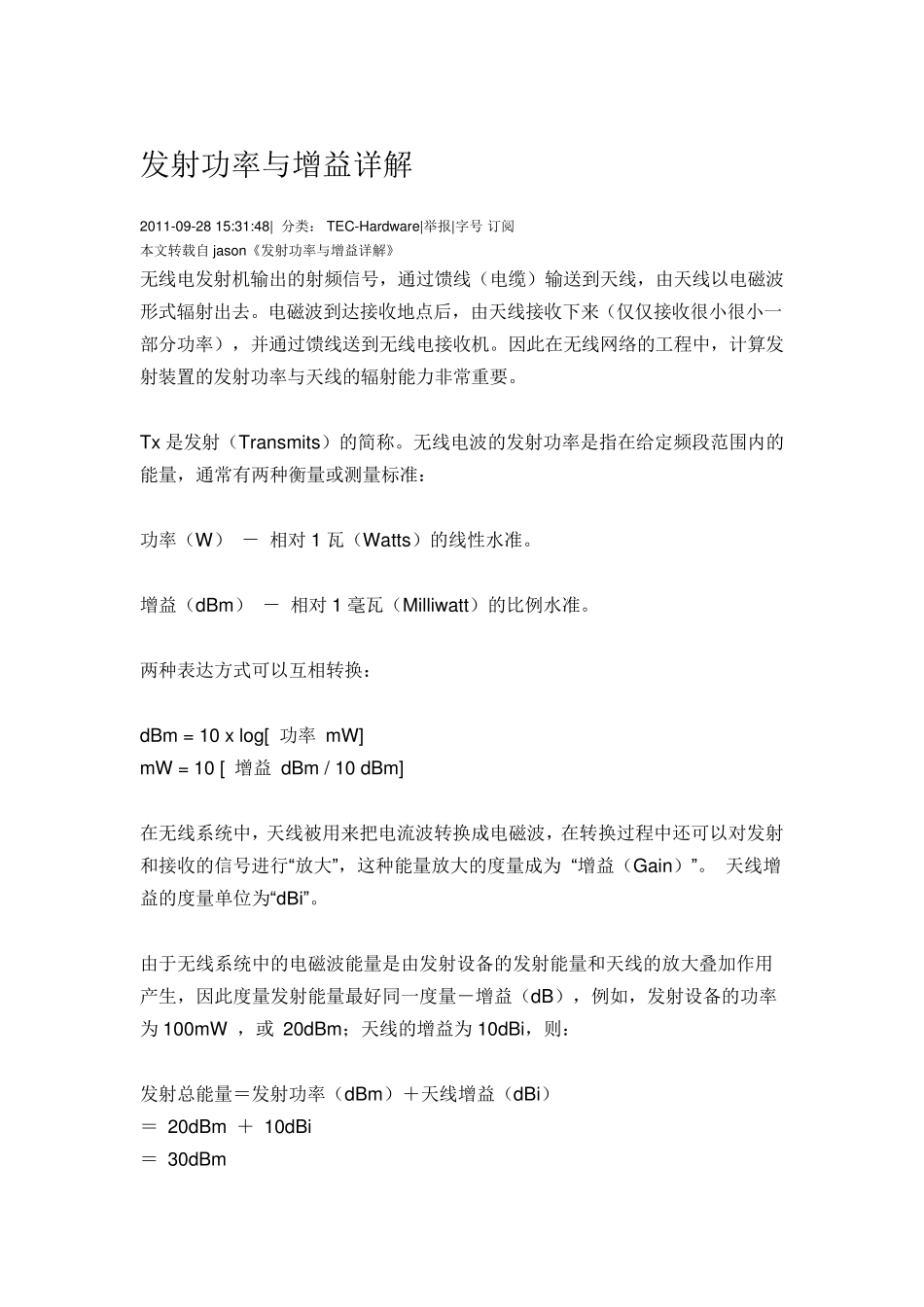

发射功率与增益详解

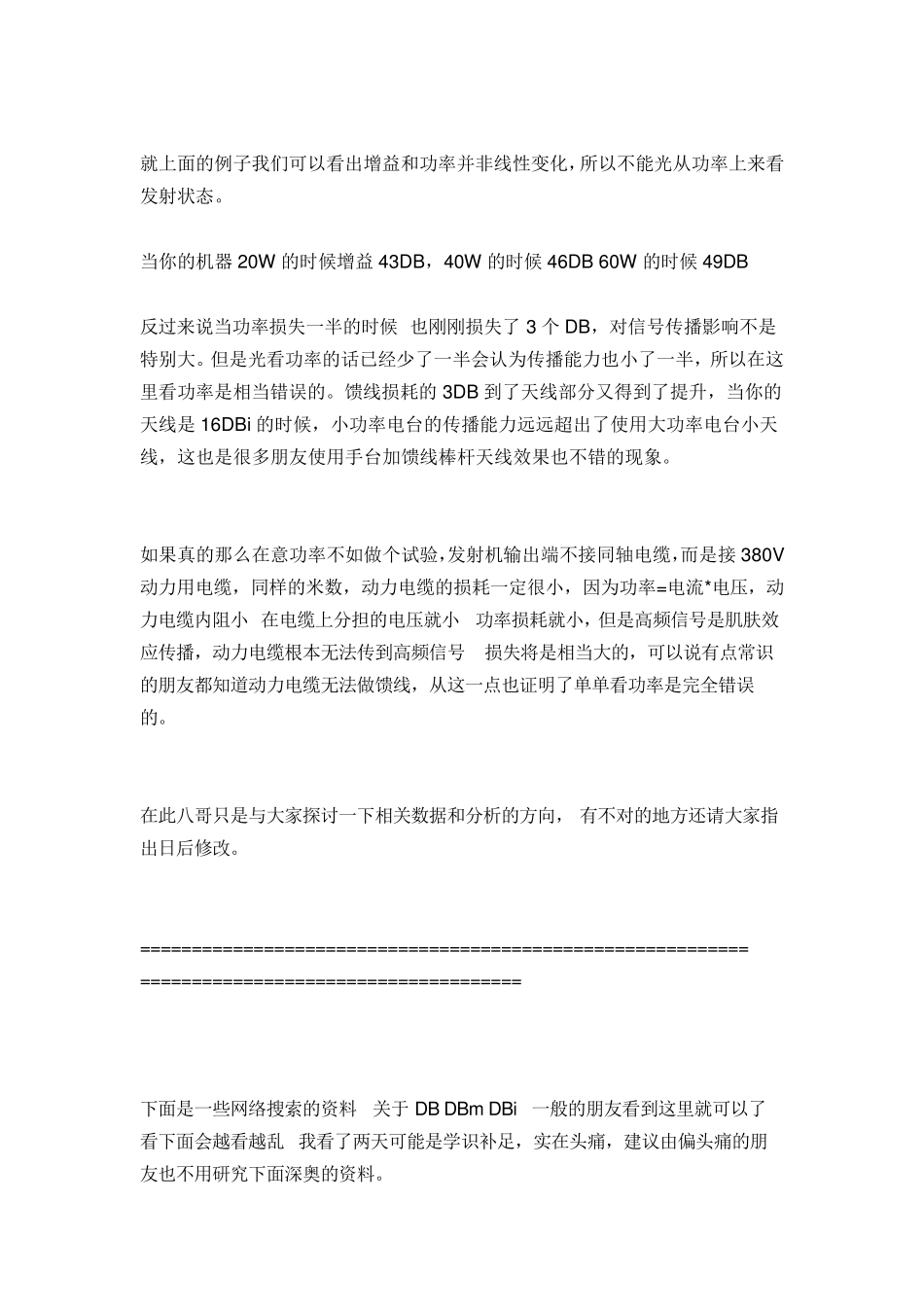

发射功率与增益详解 2011-09-28 15:31:48| 分类： TEC-Hardware|举报|字号 订阅 本文转载自jason《发射功率与增益详解》 无线电发射机输出的射频信号，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接收下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。因此在无线网络的工程中，计算发射装置的发射功率与天线的辐射能力非常重要。 Tx 是发射（Transmits）的简称。无线电波的发射功率是指在给定频段范围内的能量，通常有两种衡量或测量标准： 功率（W） － 相对 1 瓦（Watts）的线性水准。 增益（dBm） － 相对 1 毫瓦（Milliwatt）的比例水准。 两种表达方式可以互相转换： dBm = 10 x log[ 功率 mW] mW = 10 [ 增益 dBm / 10 dBm] 在无线系统中，天线被用来把电流波转换成电磁波，在转换过程中还可以对发射和接收的信号进行“放大”，这种能量放大的度量成为 “增益（Gain）”。 天线增益的度量单位为“dBi”。 由于无线系统中的电磁波能量是由发射设备的发射能量和天线的放大叠加作用产生，因此度量发射能量最好同一度量－增益（dB），例如，发射设备的功率为 100mW ，或 20dBm；天线的增益为 10dBi，则： 发射总能量＝发射功率（dBm）＋天线增益（dBi） ＝ 20dBm ＋ 10dBi ＝ 30dBm 或者： ＝ 1000mW ＝ 1W 在“小功率”系统中每个dB 都非常重要，特别要记住“3dB 法则”。 每增加或降低 3dB，意味着增加一倍或降低一半的功率： -3 dB = 1/2 功率 -6 dB = 1/4 功率 +3 dB = 2x 功率 +6 dB = 4x 功率 例如，100mW 的无线发射功率为 20dBm，而 50mW 的无线发射功率为 17dBm，而 200mW 的发射功率为 23dBm。 0dbm=0.001w 左边加 10=右边乘 10 所以 0+10DBM=0.001*10W 即 10DBM=0.01W 故得 20DBM=0.1W 30DBM=1W 40DBM=10W 还有左边加 3=右边乘 2，如 40+3DBM=10*2W，即 43DBM=20W 例如 机器 20W 在400MHZ 频率上 使用 30 米 50-7（物理发泡低损耗电缆）到天线上还剩下多少增益 20W=43DB 30 米 50-7 损耗 一米小于 0.09 按照最大值 0.09*30=2.7DB 43DB-2.7DB=40.3DB 天线增益 16DBi+40.3DB=56.3DB 就上面的例子我们可以看出增益和功率并非线性变化，所以不能光从功率上来看发射状态。 当你的机器 20W 的时候增益43DB，40W 的时候 46DB 60W ...
