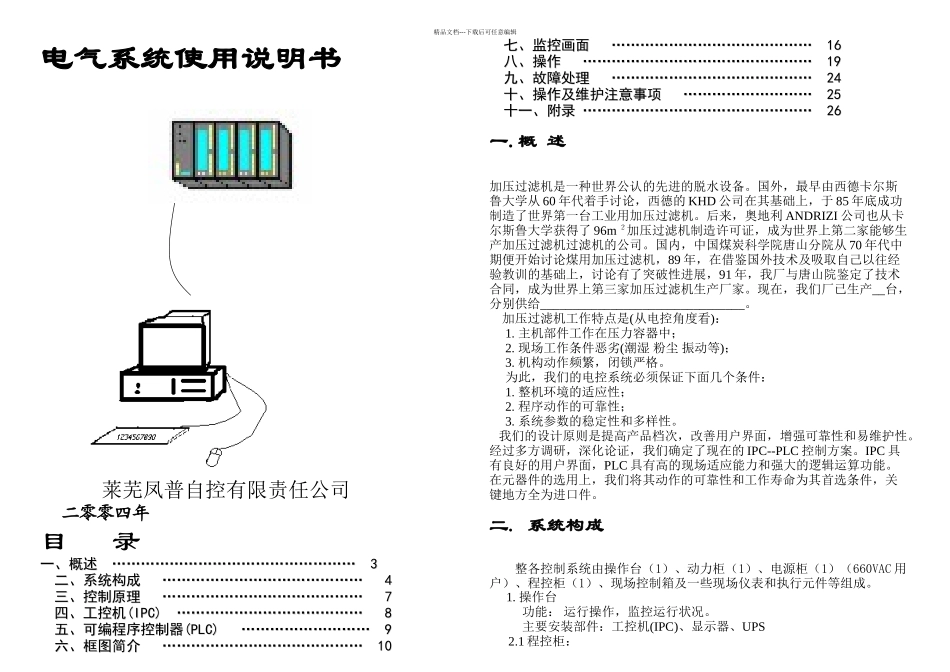

精品文档---下载后可任意编辑电气系统使用说明书莱芜凤普自控有限责任公司 二零零四年目 录一、概述 …………………………………………… 一、概述 …………………………………………… 33 二、系统构成 …………………………………… 二、系统构成 …………………………………… 44 三、控制原理 …………………………………… 三、控制原理 …………………………………… 77 四、工控机四、工控机(IPC)(IPC) ………………………………… ………………………………… 88 五、可编程序控制器五、可编程序控制器(PLC)(PLC) ……………………… ……………………… 99 六、框图简介 …………………………………… 六、框图简介 …………………………………… 1010 七、监控画面 …………………………………… 七、监控画面 …………………………………… 1616 八、操作 ………………………………………… 八、操作 ………………………………………… 1919 九、故障处理 …………………………………… 九、故障处理 …………………………………… 2424 十、操作及维护注意事项 ……………………… 十、操作及维护注意事项 ……………………… 2525 十一、附录 ………………………………………… 十一、附录 ………………………………………… 2626一. 概 述加压过滤机是一种世界公认的先进的脱水设备。国外，最早由西德卡尔斯鲁大学从 60 年代着手讨论，西德的 KHD 公司在其基础上，于 85 年底成功制造了世界第一台工业用加压过滤机。后来，奥地利 ANDRIZI 公司也从卡尔斯鲁大学获得了 96m ２加压过滤机制造许可证，成为世界上第二家能够生产加压过滤机过滤机的公司。国内，中国煤炭科学院唐山分院从 70 年代中期便开始讨论煤用加压过滤机，89 年，在借鉴国外技术及吸取自己以往经验教训的基础上，讨论有了突破性进展，91 年，我厂与唐山院鉴定了技术合同，成为世界上第三家加压过滤机生产厂家。现在，我们厂已生产__台，分别供给________________________________。 加压过滤机工作特点是(从电控角度看)： 1. 主机部件工作在压力容器中； 2. 现场工作条件恶劣( 潮湿 粉尘 振动等)； 3. 机构动作频繁，闭锁严格。 为此，我们的电控系统必须保证下面几个条件： 1. 整机环境的适应性； 2. 程序动作的可靠性； 3. 系统参数的稳定性和多样性。 我们的设计原则是...
