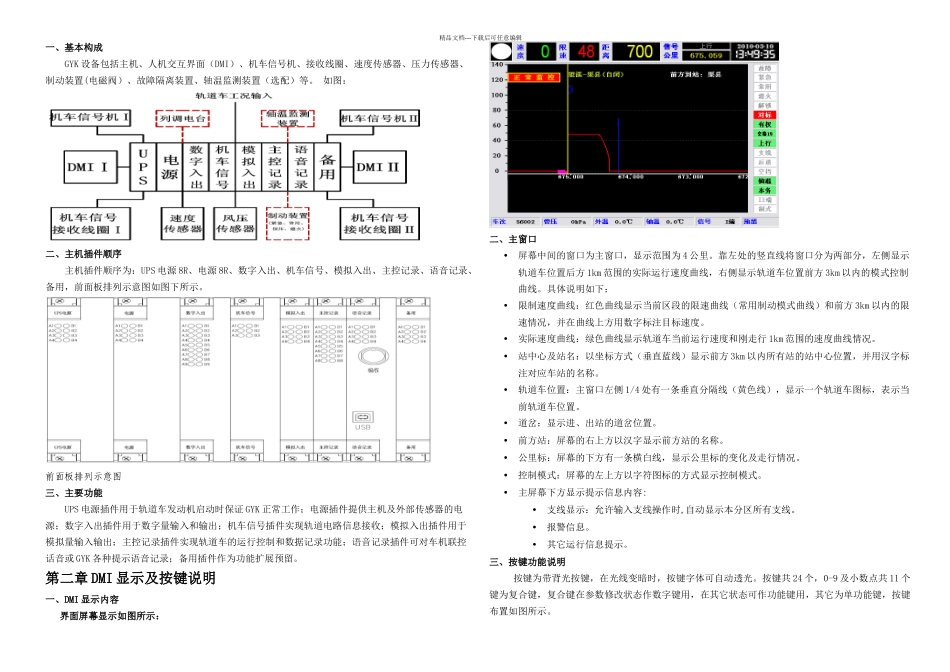

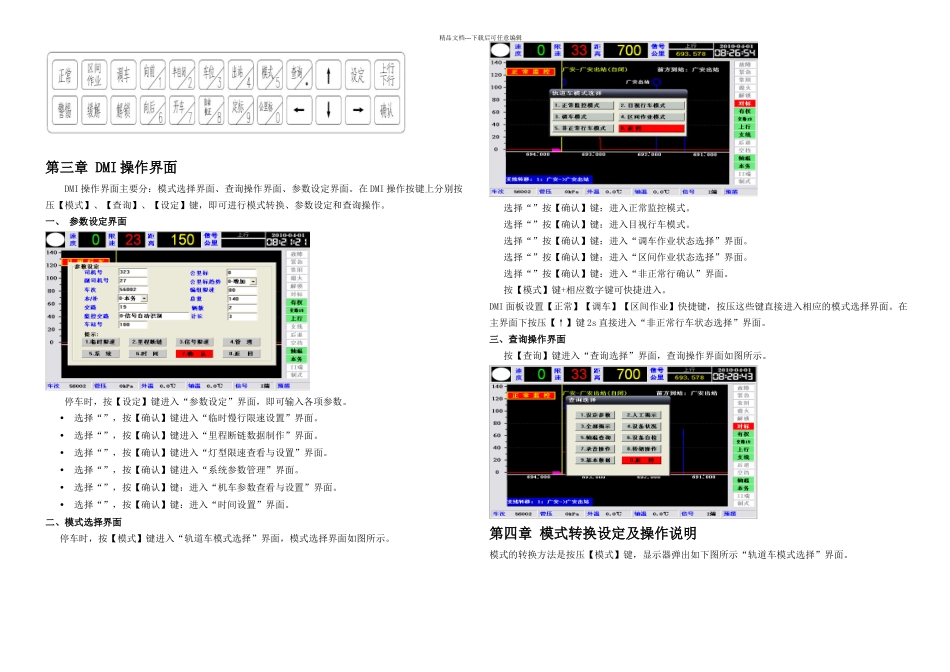

精品文档---下载后可任意编辑一、基本构成GYK 设备包括主机、人机交互界面（DMI）、机车信号机、接收线圈、速度传感器、压力传感器、制动装置(电磁阀）、故障隔离装置、轴温监测装置（选配）等。 如图：二、主机插件顺序主机插件顺序为：UPS 电源 8R、电源 8R、数字入出、机车信号、模拟入出、主控记录、语音记录、备用，前面板排列示意图如图下所示。前面板排列示意图三、主要功能UPS 电源插件用于轨道车发动机启动时保证 GYK 正常工作；电源插件提供主机及外部传感器的电源；数字入出插件用于数字量输入和输出；机车信号插件实现轨道电路信息接收；模拟入出插件用于模拟量输入输出；主控记录插件实现轨道车的运行控制和数据记录功能；语音记录插件可对车机联控话音或 GYK 各种提示语音记录；备用插件作为功能扩展预留。第二章 DMI 显示及按键说明一、DMI 显示内容 界面屏幕显示如图所示：二、主窗口屏幕中间的窗口为主窗口，显示范围为 4 公里。靠左处的竖直线将窗口分为两部分，左侧显示轨道车位置后方 1km 范围的实际运行速度曲线，右侧显示轨道车位置前方 3km 以内的模式控制曲线。具体说明如下：限制速度曲线：红色曲线显示当前区段的限速曲线（常用制动模式曲线）和前方 3km 以内的限速情况，并在曲线上方用数字标注目标速度。实际速度曲线：绿色曲线显示轨道车当前运行速度和刚走行 1km 范围的速度曲线情况。站中心及站名：以坐标方式（垂直蓝线）显示前方 3km 以内所有站的站中心位置，并用汉字标注对应车站的名称。轨道车位置：主窗口左侧 1/4 处有一条垂直分隔线（黄色线），显示一个轨道车图标，表示当前轨道车位置。道岔：显示进、出站的道岔位置。前方站：屏幕的右上方以汉字显示前方站的名称。公里标：屏幕的下方有一条横白线，显示公里标的变化及走行情况。控制模式：屏幕的左上方以字符图标的方式显示控制模式。主屏幕下方显示提示信息内容:支线显示：允许输入支线操作时,自动显示本分区所有支线。报警信息。其它运行信息提示。三、按键功能说明 按键为带背光按键，在光线变暗时，按键字体可自动透光。按键共 24 个，0-9 及小数点共 11 个键为复合键，复合键在参数修改状态作数字键用，在其它状态可作功能键用，其它为单功能键，按键布置如图所示。精品文档---下载后可任意编辑第三章 DMI 操作界面DMI 操作界面主要分：模式选择界面、查询操作界面、参数设定界面...
