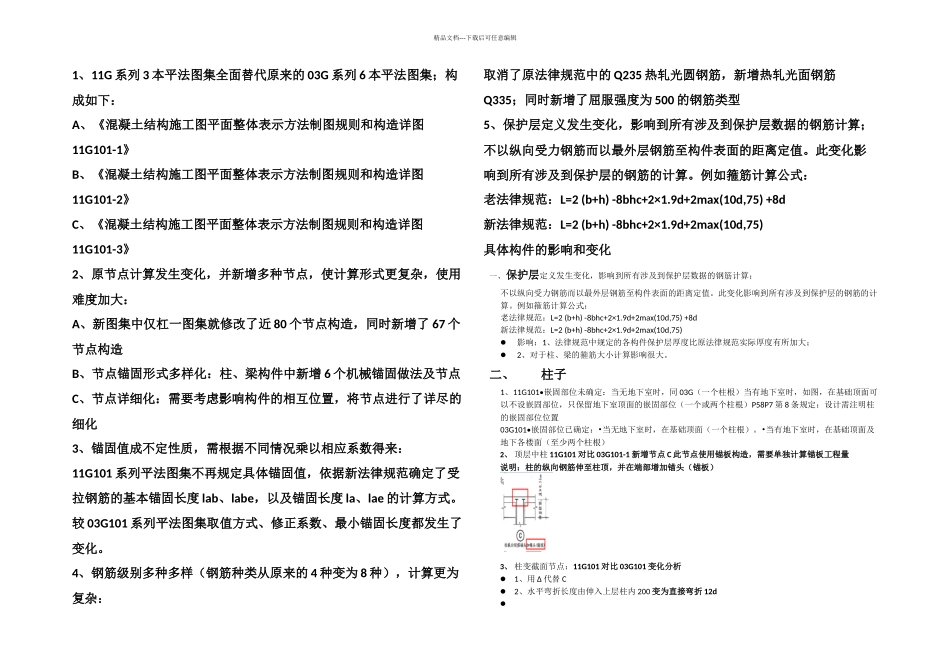

精品文档---下载后可任意编辑1、11G 系列 3 本平法图集全面替代原来的 03G 系列 6 本平法图集；构成如下：A、《混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1》B、《混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-2》C、《混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-3》2、原节点计算发生变化，并新增多种节点，使计算形式更复杂，使用难度加大：A、新图集中仅杠一图集就修改了近 80 个节点构造，同时新增了 67 个节点构造B、节点锚固形式多样化：柱、梁构件中新增 6 个机械锚固做法及节点C、节点详细化：需要考虑影响构件的相互位置，将节点进行了详尽的细化3、锚固值成不定性质，需根据不同情况乘以相应系数得来：11G101 系列平法图集不再规定具体锚固值，依据新法律规范确定了受拉钢筋的基本锚固长度 lab、labe，以及锚固长度 la、lae 的计算方式。较 03G101 系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。4、钢筋级别多种多样（钢筋种类从原来的 4 种变为 8 种），计算更为复杂：取消了原法律规范中的 Q235 热轧光圆钢筋，新增热轧光面钢筋Q335；同时新增了屈服强度为 500 的钢筋类型 5、保护层定义发生变化，影响到所有涉及到保护层数据的钢筋计算；不以纵向受力钢筋而以最外层钢筋至构件表面的距离定值。此变化影响到所有涉及到保护层的钢筋的计算。例如箍筋计算公式：老法律规范：L=2 (b+h) -8bhc+2×1.9d+2max(10d,75) +8d新法律规范：L=2 (b+h) -8bhc+2×1.9d+2max(10d,75)具体构件的影响和变化一、保护层定义发生变化，影响到所有涉及到保护层数据的钢筋计算；不以纵向受力钢筋而以最外层钢筋至构件表面的距离定值。此变化影响到所有涉及到保护层的钢筋的计算。例如箍筋计算公式：老法律规范：L=2 (b+h) -8bhc+2×1.9d+2max(10d,75) +8d新法律规范：L=2 (b+h) -8bhc+2×1.9d+2max(10d,75)影响：1、法律规范中规定的各构件保护层厚度比原法律规范实际厚度有所加大；2、对于柱、梁的箍筋大小计算影响很大。二、柱子1、11G101•嵌固部位未确定：当无地下室时，同 03G（一个柱根）当有地下室时，如图，在基础顶面可以不设嵌固部位，只保留地下室顶面的嵌固部位（一个或两个柱根）P58P7 第 8 条规定：设计需注明柱的嵌固部位位置03G101•嵌固部位已确定：•当无地下室时，在基础顶面（一个柱根）。•当有地下室时，在基础顶面及地...
