HASVY型不透光烟计使用说明分析

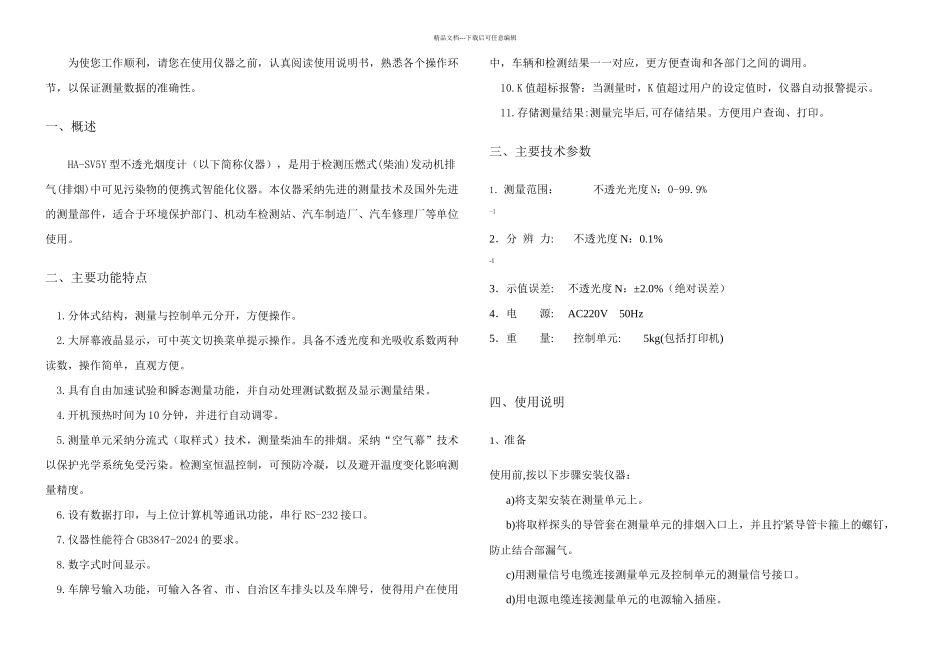

精品文档---下载后可任意编辑为使您工作顺利，请您在使用仪器之前，认真阅读使用说明书，熟悉各个操作环节，以保证测量数据的准确性。一、概述HA-SV5Y 型不透光烟度计（以下简称仪器），是用于检测压燃式(柴油)发动机排气(排烟)中可见污染物的便携式智能化仪器。本仪器采纳先进的测量技术及国外先进的测量部件，适合于环境保护部门、机动车检测站、汽车制造厂、汽车修理厂等单位使用。二、主要功能特点1.分体式结构，测量与控制单元分开，方便操作。2.大屏幕液晶显示，可中英文切换菜单提示操作。具备不透光度和光吸收系数两种读数，操作简单，直观方便。3.具有自由加速试验和瞬态测量功能，并自动处理测试数据及显示测量结果。4.开机预热时间为 10 分钟，并进行自动调零。5.测量单元采纳分流式（取样式）技术，测量柴油车的排烟。采纳“空气幕”技术以保护光学系统免受污染。检测室恒温控制，可预防冷凝，以及避开温度变化影响测量精度。6.设有数据打印，与上位计算机等通讯功能，串行 RS-232 接口。7.仪器性能符合 GB3847-2024 的要求。8.数字式时间显示。9.车牌号输入功能，可输入各省、市、自治区车排头以及车牌号，使得用户在使用中，车辆和检测结果一一对应，更方便查询和各部门之间的调用。10.K 值超标报警：当测量时，K 值超过用户的设定值时，仪器自动报警提示。11.存储测量结果:测量完毕后,可存储结果。方便用户查询、打印。三、主要技术参数1．测量范围： 不透光光度 N：0-99.9%-12．分 辨 力: 不透光度 N：0.1%-13．示值误差: 不透光度 N：±2.0%（绝对误差）4．电 源: AC220V 50Hz5．重 量: 控制单元: 5kg(包括打印机)四、使用说明1、准备使用前,按以下步骤安装仪器：a)将支架安装在测量单元上。b)将取样探头的导管套在测量单元的排烟入口上，并且拧紧导管卡箍上的螺钉，防止结合部漏气。c)用测量信号电缆连接测量单元及控制单元的测量信号接口。d)用电源电缆连接测量单元的电源输入插座。精品文档---下载后可任意编辑e)将转速传感器连接到烟度计转速测量接口。f)将油温传感器连接到烟度计油温测量接口。g)把电源线插入控制单元的“电源插座”上。并注意检查仪器接地是否良好，供仪器使用的电源插座应有可靠的保护地线，以保证操作人员和仪器的安全，注意：假如控制单元与测量单元之间的通讯电缆没有接好，显示屏的状态栏会出现 “通讯错误”。这时，用户应检查测量信号电缆是否连接好。2、预热 图 1“预热...
