HBBSSZ焊接工艺评定清册

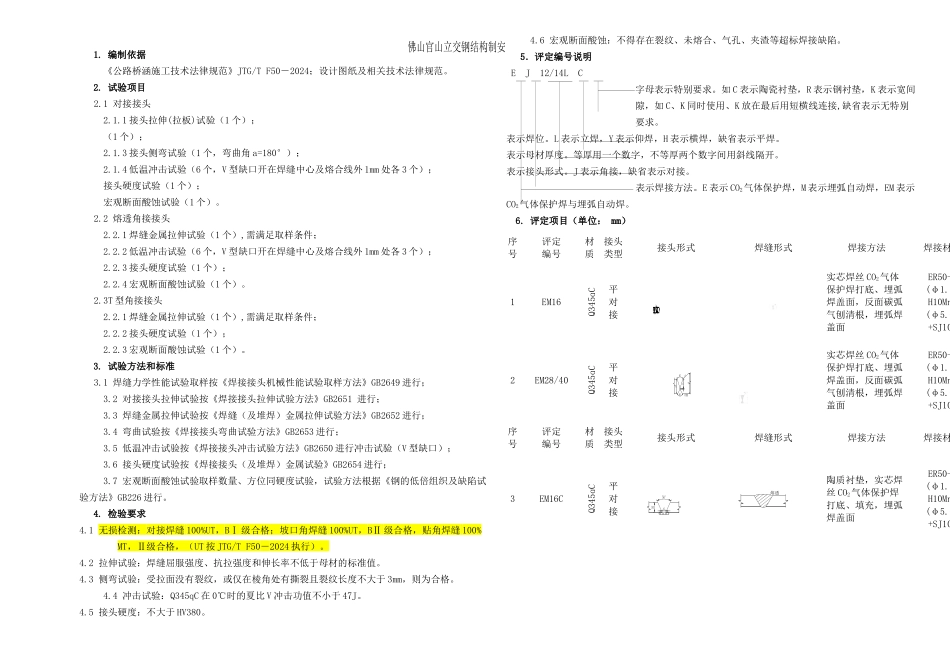

HBBSSZ焊接工艺评定清册_第1页
1/3

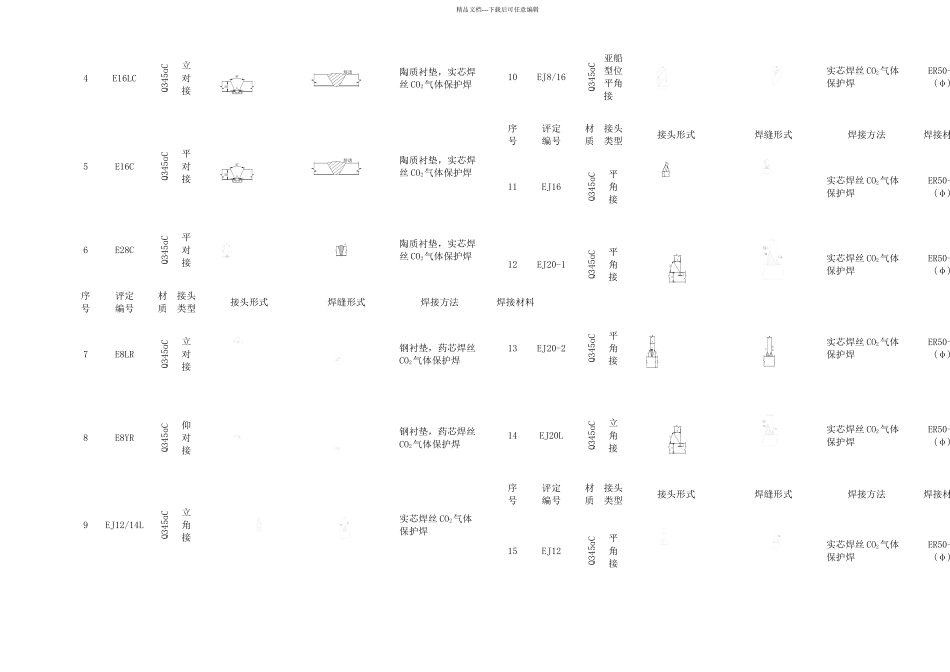

HBBSSZ焊接工艺评定清册_第2页
2/3

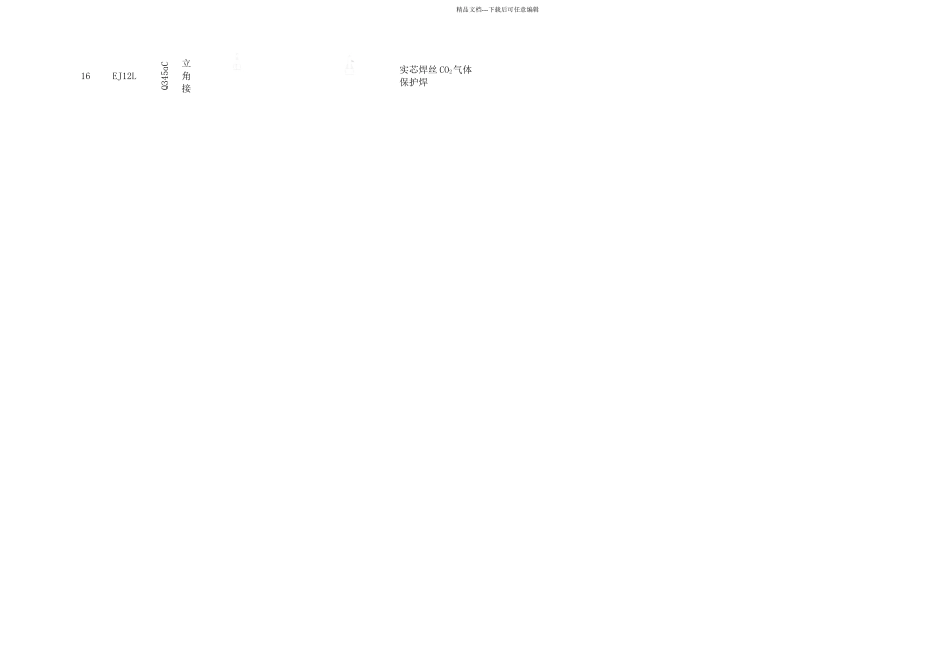

HBBSSZ焊接工艺评定清册_第3页
3/3
1. 编制依据《公路桥涵施工技术法律规范》JTG/T F50-2024;设计图纸及相关技术法律规范。2. 试验项目2.1 对接接头2.1.1 接头拉伸(拉板)试验(1 个);(1 个);2.1.3 接头侧弯试验(1 个,弯曲角 a=180°);2.1.4 低温冲击试验(6 个,V 型缺口开在焊缝中心及熔合线外 1mm 处各 3 个);接头硬度试验(1 个);宏观断面酸蚀试验(1 个)。2.2 熔透角接接头2.2.1 焊缝金属拉伸试验(1 个),需满足取样条件; 2.2.2 低温冲击试验(6 个,V 型缺口开在焊缝中心及熔合线外 1mm 处各 3 个); 2.2.3 接头硬度试验(1 个); 2.2.4 宏观断面酸蚀试验(1 个)。2.3T 型角接接头2.2.1 焊缝金属拉伸试验(1 个),需满足取样条件; 2.2.2 接头硬度试验(1 个); 2.2.3 宏观断面酸蚀试验(1 个)。3. 试验方法和标准3.1 焊缝力学性能试验取样按《焊接接头机械性能试验取样方法》GB2649 进行;3.2 对接接头拉伸试验按《焊接接头拉伸试验方法》GB2651 进行;3.3 焊缝金属拉伸试验按《焊缝(及堆焊)金属拉伸试验方法》GB2652 进行;3.4 弯曲试验按《焊接接头弯曲试验方法》GB2653 进行;3.5 低温冲击试验按《焊接接头冲击试验方法》GB2650 进行冲击试验(V 型缺口);3.6 接头硬度试验按《焊接接头(及堆焊)金属试验》GB2654 进行;3.7 宏观断面酸蚀试验取样数量、方位同硬度试验,试验方法根据《钢的低倍组织及缺陷试验方法》GB226 进行。4. 检验要求4.1 无损检测:对接焊缝 100%UT,BⅠ 级合格;坡口角焊缝 100%UT,BⅡ 级合格,贴角焊缝 100% MT,Ⅱ级合格,(UT 按 JTG/T F50-2024 执行)。4.2 拉伸试验:焊缝屈服强度、抗拉强度和伸长率不低于母材的标准值。4.3 侧弯试验:受拉面没有裂纹,或仅在棱角处有撕裂且裂纹长度不大于 3mm,则为合格。4.4 冲击试验:Q345qC 在 0℃时的夏比 V 冲击功值不小于 47J。4.5 接头硬度:不大于 HV380。4.6 宏观断面酸蚀:不得存在裂纹、未熔合、气孔、夹渣等超标焊接缺陷。 5.评定编号说明 E J 12/14L C字母表示特别要求。如 C 表示陶瓷衬垫,R 表示钢衬垫,K 表示宽间隙,如 C、K 同时使用、K 放在最后用短横线连接,缺省表示无特别要求。表示焊位。L 表示立焊,Y 表示仰焊,H 表示横焊,缺省表示平焊。表示母材厚度。等厚用一个数字,不等厚两个数字间用斜线隔开。表示接头形式。J 表示角接,缺省表示对接...
